3.11.3 運用管理サーバの実行系と待機系を1:1にする構成
運用管理サーバを系切り替えの対象にする場合の構成について説明します。運用管理サーバの実行系と待機系を1：1にします。
- 〈この項の構成〉
(1) システム構成の特徴

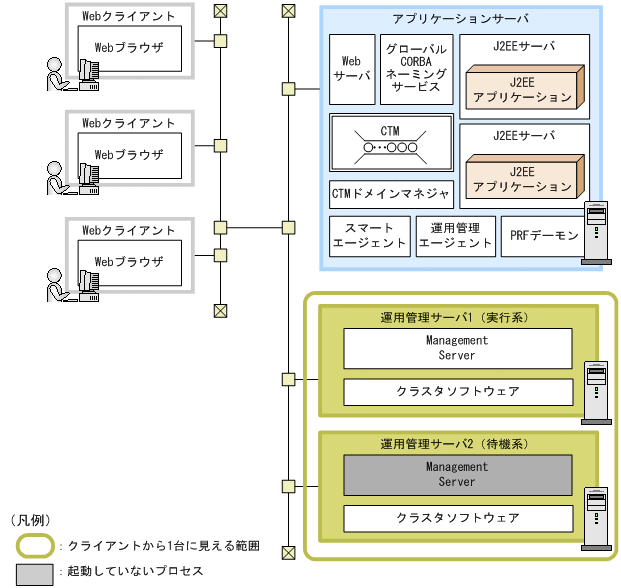

運用管理サーバの実行系と待機系を1：1にする場合の構成の例を次に示します。
|
|
![[図データ]](GRAPHICS/ZU034600.GIF)
これ以外の凡例については，「3.2 システム構成の説明について」を参照してください。
- 特徴
-
-
実行系と待機系は1：1で構成します。それぞれのマシンにManagement Serverを配置します。
-
Windows Server Failover Clusterを使用する場合は，共有ディスク装置が必要です。
-
- 系切り替えの流れ
-
実行系の運用管理サーバマシンに障害が発生すると，系切り替えが実行されます。系切り替えは，OS，またはManagement Serverがダウンした場合に実行されます。なお，このほか，明示的に系切り替えを実行するコマンドを実行した場合や，これ以外にクラスタソフトウェアが系切り替えの対象にしている事象が発生した場合も，系切り替えが実行されます。
系切り替えが実行されると，待機系の運用管理サーバのManagement Serverのプロセスが起動されます。
(2) それぞれのマシンで起動するプロセス
それぞれのマシンに必要なソフトウェアとプロセスについて説明します。
(a) アプリケーションサーバマシン
アプリケーションサーバに必要なソフトウェアと起動するプロセスは，使用する機能に応じたシステム構成ごとに異なります。使用する機能に応じて必要なソフトウェアとプロセスを配置してください。
(b) 運用管理サーバマシン（実行系）
運用管理サーバマシンには，Application Serverをインストールする必要があります。
起動するプロセスは次のとおりです。
-
Management Server
(c) 運用管理サーバマシン（待機系）
待機系のアプリケーションサーバマシンにインストールするソフトウェアの構成は，実行系と一致させてください。ただし，系切り替えが発生するまで，プロセスは起動しません。
(d) クライアントマシン
クライアントマシンには，次のソフトウェアをインストールしてください。
- Webクライアント構成の場合
-
Webブラウザ
- EJBクライアント構成の場合
-
Client（Windowsの場合），Application Server
