3.3.1　アプリケーションの構成とアクセスポイント

ここでは，アプリケーションを構成するコンポーネントの種類と，それぞれの構成の場合のアクセスポイントについて説明します。

アプリケーションを構成するコンポーネントには，次の種類があります。

サーブレットとJSP
Session BeanとEntity Bean
Message-driven Bean

〈この項の構成〉

(1)　サーブレットとJSPで構成されるアプリケーション
(2)　Session BeanとEntity Beanで構成されるアプリケーション
(3)　Message-driven Beanで構成されるアプリケーション

(1)　サーブレットとJSPで構成されるアプリケーション

サーブレットとJSPは，クライアントマシンのWebブラウザに表示するプレゼンテーションを，動的に生成するためのコンポーネントです。クライアントであるWebブラウザから，HTTPまたはHTTPSによってWebサーバ経由でアクセスされます。

サーブレットとJSPで構成されるアプリケーションの場合，クライアントから見たアクセスポイントになるコンポーネントは，フロントに配置されたサーブレットまたはJSPになります。

サーブレットとJSPで構成されるアプリケーションを次の図に示します。

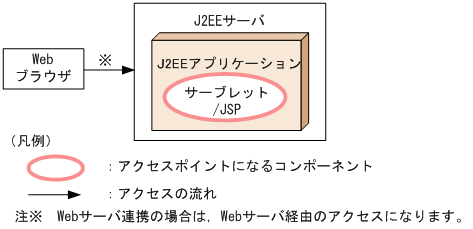

図3‒8　サーブレットとJSPで構成されるアプリケーション

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

サーブレットまたはJSPからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，Session BeanやEntity Beanを呼び出すこともできます。この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，フロントに配置したサーブレットまたはJSPになります。

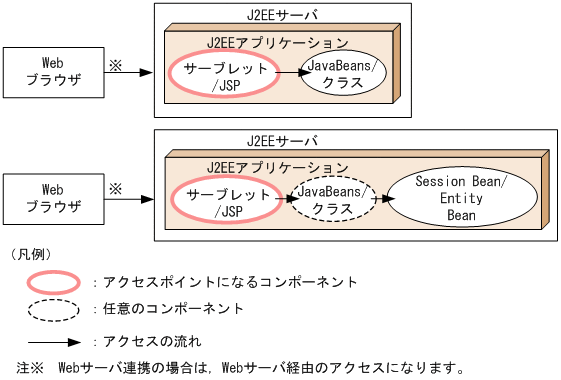

図3‒9　サーブレットとJSPからほかのコンポーネントを呼び出す場合のアクセスポイント

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

このアプリケーションは，主にWebフロントシステムで動作します。

ページの先頭へ

(2)　Session BeanとEntity Beanで構成されるアプリケーション

Session BeanとEntity Beanは，ビジネスロジックを実装するためのコンポーネントです。EJBクライアントから，RMI-IIOPによってアクセスされます。なお，EJBクライアントとは，Enterprise Beanを呼び出すコンポーネントの総称です。クライアントマシンで動作するEJBクライアントアプリケーション，ほかのJ2EEサーバで動作しているサーブレット，JSP，Session Bean，Entity BeanまたはMessage-driven Beanが該当します。

Session BeanとEntity Beanで構成されるアプリケーションの場合，アクセスポイントになるコンポーネントは，フロントに配置されたSession BeanまたはEntity Beanになります。

Session BeanとEntity Beanで構成されるアプリケーションを次の図に示します。

図3‒10　Session BeanとEntity Beanで構成されるアプリケーション

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

Session BeanまたはEntity Beanからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，ほかのSession BeanやEntity Beanを呼び出すこともできます。ただし，この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，フロントに配置したSession BeanまたはEntity Beanになります。

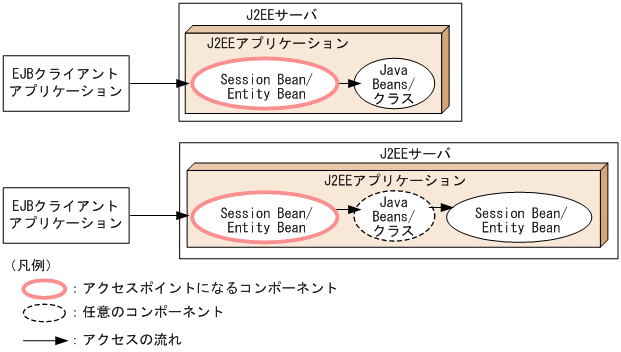

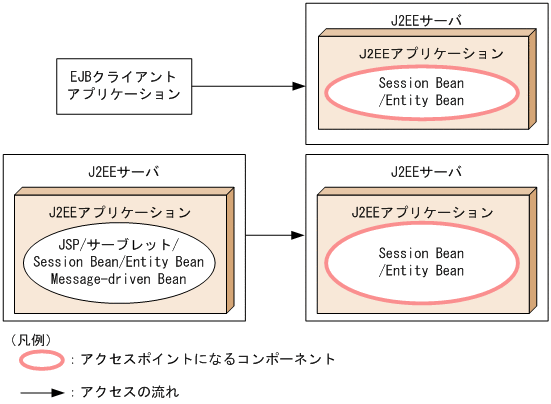

図3‒11　Session BeanまたはEntity Beanからほかのコンポーネントを呼び出す場合のアクセスポイント

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

このアプリケーションは，主にバックシステムで動作します。

ページの先頭へ

(3)　Message-driven Beanで構成されるアプリケーション

Message-driven Beanは，メッセージ駆動型のシステムでビジネスロジックを実装するためのコンポーネントです。次のどれかの方法でアクセスされます。

CJMSプロバイダ経由のアクセス
TP1/Message QueueおよびTP1/Message Queue - Access経由でのアクセス
データベース（HiRDBまたはOracle）およびReliable Messaging経由でのアクセス
TP1インバウンド連携でのアクセス

なお，Message-driven Beanをアクセスポイントとする構成の場合，リソースアダプタとして，次のどれかが必要です。

CJMSPリソースアダプタ^※
TP1/Message Queue - Access
Reliable Messaging^※

Reliable Messagingは，DB Connector for Reliable Messaging^※と組み合わせて使用します。
TP1インバウンドアダプタ^※

注※　アプリケーションサーバが提供するリソースアダプタです。

Message-driven Beanで構成されるアプリケーションの場合，アクセスポイントになるコンポーネントは，Message-driven Beanになります。

Message-driven Beanで構成されるアプリケーションを次の図に示します。

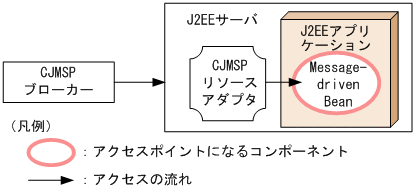

図3‒12　Message-driven Beanで構成されるアプリケーション（CJMSプロバイダ経由の場合）

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

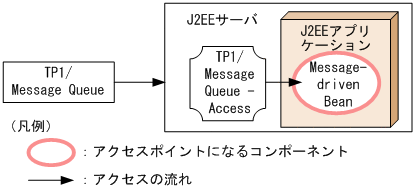

図3‒13　Message-driven Beanで構成されるアプリケーション（TP1/Message Queue - Access経由の場合）

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

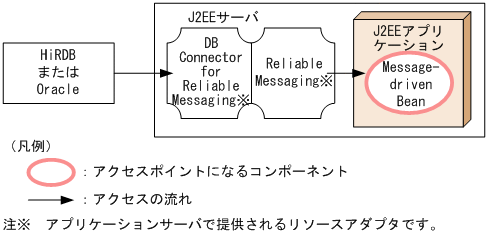

図3‒14　Message-driven Beanで構成されるアプリケーション（Reliable Messaging経由の場合）

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

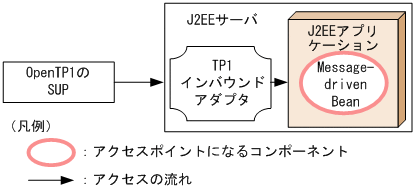

図3‒15　Message-driven Beanで構成されるアプリケーション（TP1インバウンド連携の場合）

注　これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

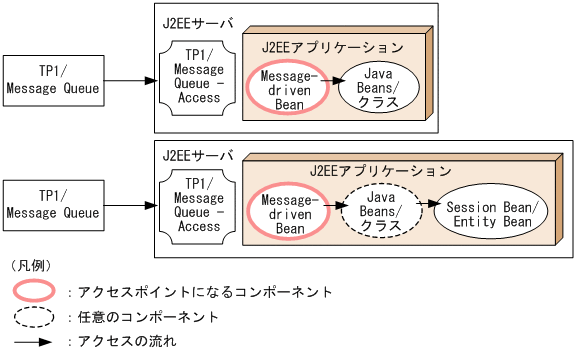

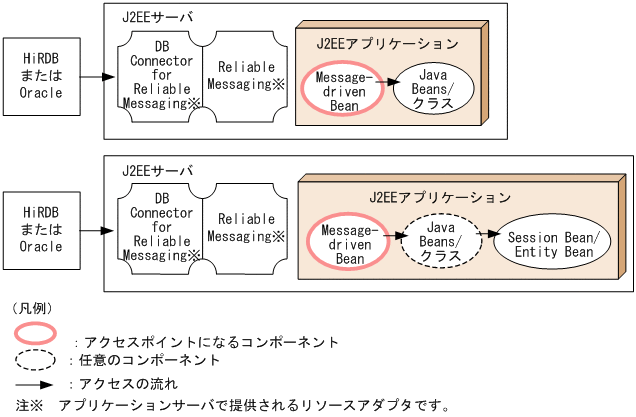

Message-driven Beanからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，Session BeanやEntity Beanを呼び出すこともできます。ただし，この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，Message-driven Beanになります。例を示します。
