10.2.2　システムの運用と各環境の関係

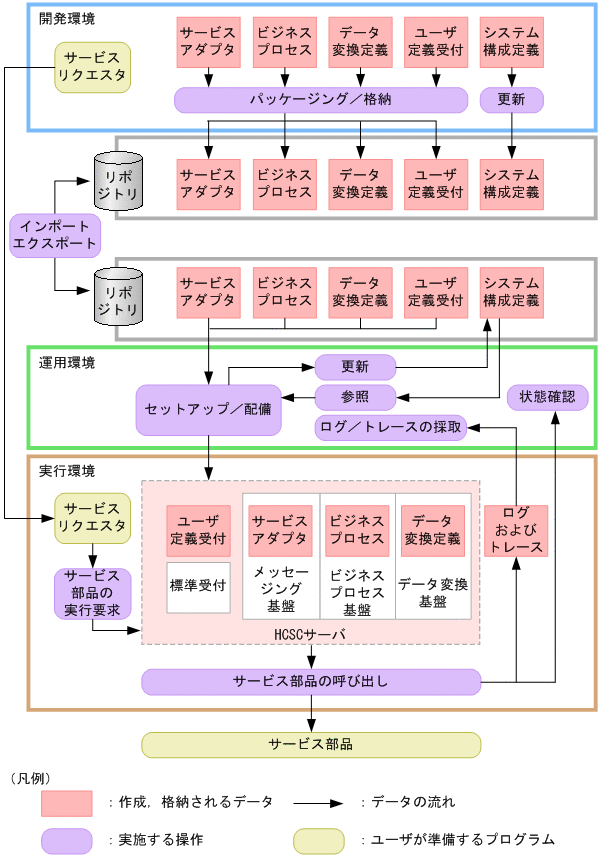

(1)　開発環境

サービス部品やビジネスプロセスを実行するために必要なHCSCコンポーネントとシステム構成定義を作成する環境です。

HCSCコンポーネントとは，開発環境で作成するサービスアダプタおよびビジネスプロセスを総称したものです。

システム構成定義とは，HCSCコンポーネントを実行環境にどう配備するか定義したものです。システム構成定義には，運用環境でのHCSCサーバおよびクラスタのセットアップ情報と，HCSCコンポーネントを実行環境にどう配備するかの情報が含まれます。開発環境では，運用環境で作成，更新したセットアップ情報を，リポジトリを利用して取得し，HCSCコンポーネントをどのように配備するかを定義します。

作成したHCSCコンポーネントは，EARファイルに組み立てます。EARファイルとは，HCSCコンポーネントに関するファイルを，実行環境に配備できるように組み立てたものです。EARファイルを作成することをパッケージングと呼びます。パッケージングしたEARファイルはリポジトリに格納します。

リポジトリとは，定義した情報を格納するディレクトリです。格納した情報は，リポジトリの管理機能（リポジトリのインポート／エクスポート機能）を利用して，開発環境と運用環境との間で受け渡しをします。

また，開発環境では，実行環境でサービス部品を実行するための要求電文を受け付けて，サービスアダプタおよびビジネスプロセスに要求電文を送信するサービスリクエスタも作成します。

ページの先頭へ

(2)　運用環境

開発環境で作成したEARファイルをリポジトリから読み込み，実行環境に配備する環境です。また，実行環境で利用するHCSCサーバをセットアップします。

運用を開始したあとは，システムの起動・停止，および状態を監視したり，ログやトレースを採取したりします。

ページの先頭へ

(3)　実行環境

サービスリクエスタで受け付けた要求電文に応じて，HCSCサーバを介してサービス部品およびビジネスプロセスを呼び出し，業務を実行する環境です。HCSCサーバには，メッセージング基盤，ビジネスプロセス基盤，データ変換基盤が含まれます。また，開発環境で作成したHCSCコンポーネントは，運用環境からHCSCサーバに配備されます。

サービスリクエスタが要求電文を受け付けると，メッセージング基盤に要求電文が送信されます。そのあと，メッセージング基盤の配送機能によって，要求電文に応じて適切なサービスアダプタまたはビジネスプロセスへ要求が送信されます。

要求電文がビジネスプロセスへの要求の場合，要求電文がビジネスプロセス基盤に送信されます。ビジネスプロセス基盤ではビジネスプロセスの定義に従って，メッセージング基盤を介して順次サービス部品を呼び出します。

サービス部品の実行に際してデータ変換するよう設定されている場合，データ変換基盤を利用してデータ変換をして，サービス部品が実行されます。

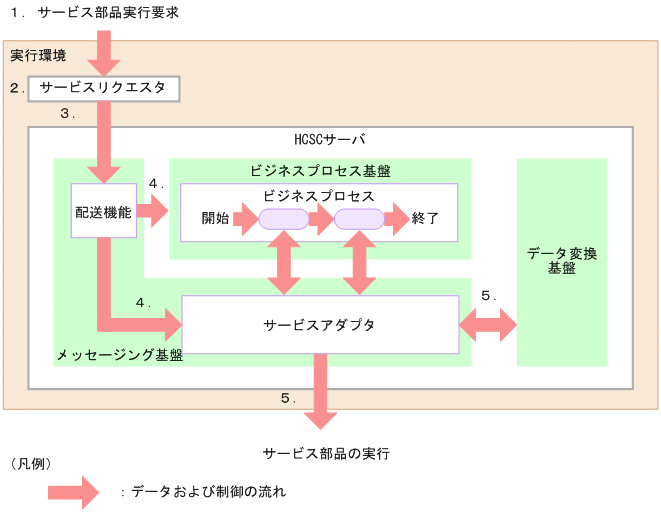

実行環境での制御の流れを次の図に示します。

図10‒9　実行環境での制御の流れ

1. 業務担当者がサービス部品またはビジネスプロセスの実行を要求します。

2. サービスリクエスタが要求電文を受け付けます。

3. サービスリクエスタから要求電文が送信されます。

4. 要求電文は，配送機能によって，適切なサービスアダプタまたはビジネスプロセスへ送信されます。

5. データ変換定義に従って，必要に応じて要求電文のデータが変換されてサービス部品が呼び出されます。
