1.12.15 アクティビティのスナップ機能の有効・無効を設定する
アクティビティのスナップ機能とは,ビジネスプロセスエディタ上のアクティビティを整列させる機能です。スナップ機能を有効にすると,ビジネスプロセス上のアクティビティをドラッグして移動した場合,ほかのアクティビティの垂直線上または平行線上に近付けると,自動で位置調整されます。
スナップ機能はデフォルトで有効になります。
無効にするには次の2つの方法があります。
- 方法1
-
[Alt]キーを押しながらドラッグします。
- 方法2(すべてのアクティビティのスナップ機能を解除する)
-
-
Eclipseのメニューから[ウィンドウ]−[設定]を選択します。
[設定]ダイアログが表示されます。
-
左ペインで[HCSC-Definer]−[ビジネスプロセスエディタ]を選択します。

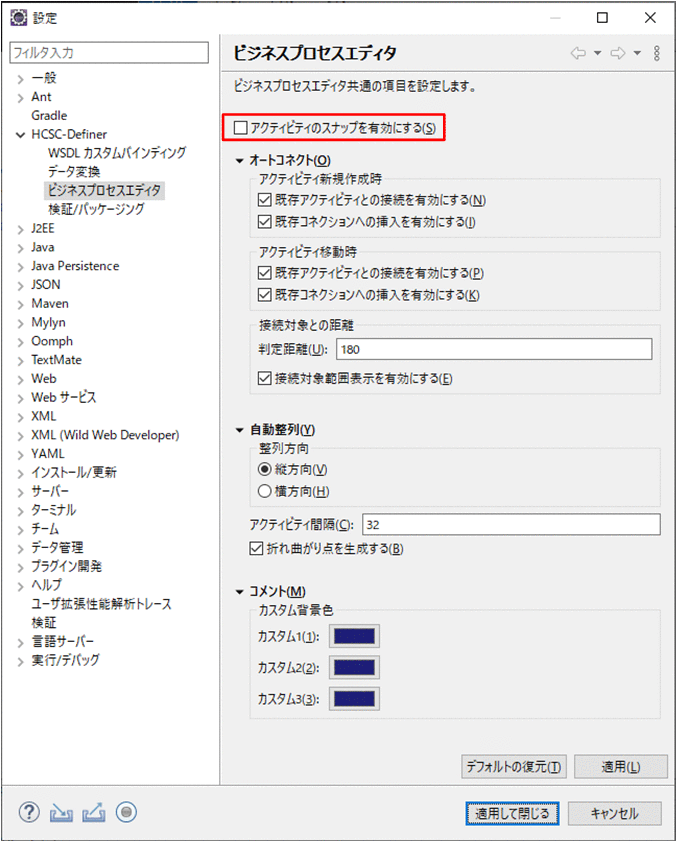

右ペインに[ビジネスプロセスエディタ]ページが表示されます。
-
[アクティビティのスナップを有効にする]のチェックを外します。
-
[適用して閉じる]ボタンをクリックします。
-
