1.1.1 バイナリフォーマット定義ファイルを定義する画面の構成

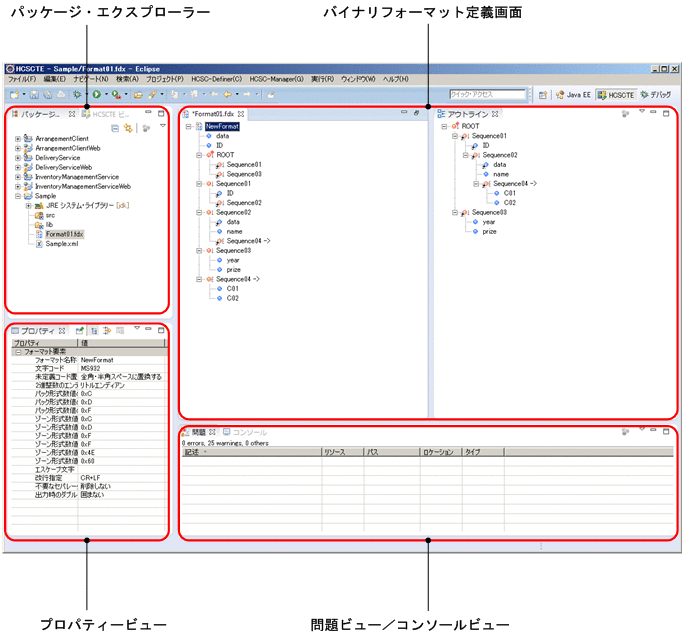

次の画面は,ウィザードで作成したバイナリフォーマット定義ファイルに対し,要素などを定義する画面です。画面の構成を説明します。
- パッケージ・エクスプローラー
-
バイナリフォーマット定義ファイルの一覧が表示されます。
- バイナリフォーマット定義画面
-
バイナリフォーマット定義ファイルの内容を定義する画面です。バイナリフォーマット定義エディタおよびアウトラインビューから構成されます。
バイナリフォーマット定義画面の詳細については,「1.2.1 バイナリフォーマット定義画面」を参照してください。
- プロパティービュー
-
バイナリフォーマット定義画面で定義したバイナリフォーマット定義ファイルの情報や各要素の情報が表示されます。
- 問題ビュー
-
バイナリフォーマット定義ファイルを検証した結果,問題があった場合に,問題点の一覧が表示されます。
- コンソールビュー
-
バイナリフォーマット定義ファイルの検証結果が表示されます。
- 参考
-
Eclipseのパースペクティブによっては,初期状態で表示されないビューがあります。この場合,Eclipseのメニューから[ウィンドウ]−[ビューの表示]を選択して,必要なビューを開いてください。
