1.2.1 バイナリフォーマット定義画面
バイナリフォーマット定義ファイルの定義で使用する,バイナリフォーマット定義画面について説明します。
バイナリフォーマット定義ファイルの作成方法については,マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「4.4 電文フォーマット(バイナリフォーマット定義ファイル)の作成方法」を参照してください。

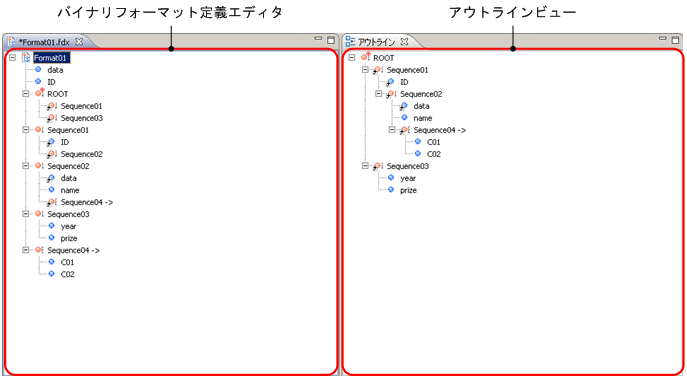

バイナリフォーマット定義画面は,バイナリフォーマット定義エディタとアウトラインビューから構成されます。
それぞれの表示内容について,次に説明します。
- 〈この項の構成〉
(1) バイナリフォーマット定義エディタ
要素を設定してバイナリフォーマット定義ファイルの内容を定義します。定義した内容はツリー形式で表示されます。

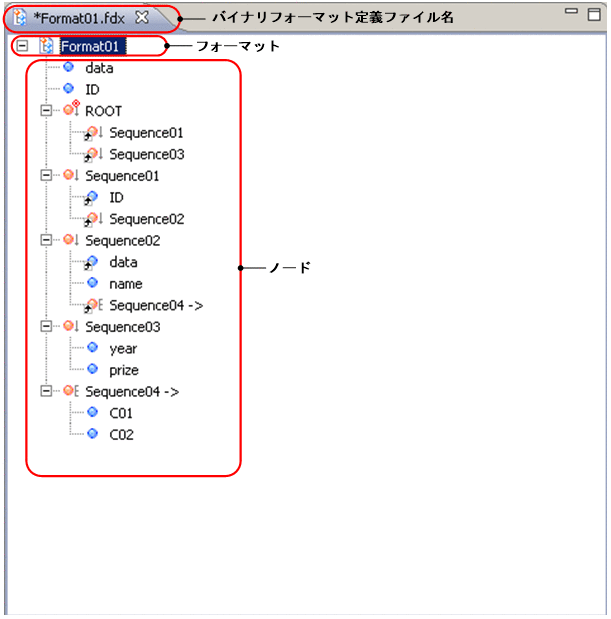

バイナリフォーマット定義エディタの表示内容について説明します。
- バイナリフォーマット定義ファイル名
-
バイナリフォーマット定義ファイルの名称です。
バイナリフォーマット定義エディタは,複数のバイナリフォーマット定義ファイルを開いて編集できます。編集するバイナリフォーマット定義ファイルの名称をクリックすると,編集の対象がアクティブになります。また,アウトラインビューの表示も切り替わります。
- フォーマット()
-
バイナリフォーマット定義ファイルのフォーマット名です。
- ノード
-
バイナリフォーマット定義ファイル内に定義されている要素です。
フォーマットを基準に1つ目の階層はグローバル定義の要素です。2つ目の階層は複合内容要素の構成要素です。各ノードには,アイコンと要素名が表示されます。
なお,バイナリフォーマット定義エディタでノードを選択すると,アウトラインビューでも同じノードが選択状態になります。
各ノードの表示内容を次の表に示します。
表1‒3 バイナリフォーマット定義エディタに表示されるノード 区分
アイコン
説明
グローバル定義の要素
単純内容要素です。
逐次構成の複合内容要素です。
ルート要素に設定されている逐次構成の複合内容要素です。
選択構成の複合内容要素です。
ルート要素に設定されている選択構成の複合内容要素です。
複合内容要素の構成要素
構成要素として設定されている単純内容要素です。
構成要素として設定されている逐次構成の複合内容要素です。
構成要素として設定されている選択構成の複合内容要素です。
ローカル定義の単純内容要素です。
- 出現回数
-
ノードに出現回数が設定されている場合に,次の形式で表示されます。
[最小出現回数:最大出現回数]
構成要素を設定したときに,出現回数をどのように設定したかによって,出現回数の表示は異なります。出現回数の表示と設定内容の関係を次の表に示します。
表1‒4 出現回数の表示と設定内容の関係 表示形式
出現回数の指定方法
説明
[n:n]
固定
nは固定の出現回数です。
最小出現回数と最大出現回数に同じ値が表示されます。例えば,出現回数が3回で固定の場合,[3:3]と表示されます。
[n:*]
データの終端まで
- データを省略できる場合
-
最小出現回数nが0になり,[0:*]と表示されます。
- データを省略できない場合
-
最小出現回数nが1になり,[1:*]と表示されます。
[0:*]->
ノード指定
最小出現回数は0,最大出現回数は*で表示されます。また,ほかのノードを参照するノードであることを示す「->」が表示されます。
[n:m]
範囲指定
出現回数がn〜mの範囲であることを示しています。
- 依存関係
-
ほかのノードを参照しているノード(依存ノード)の場合,「->」が表示されます。ただし,参照されているノード(ターゲットノード)には何も表示されません。
なお,依存関係の詳細情報(パスなど)は,プロパティービューに表示されます。
(2) アウトラインビュー

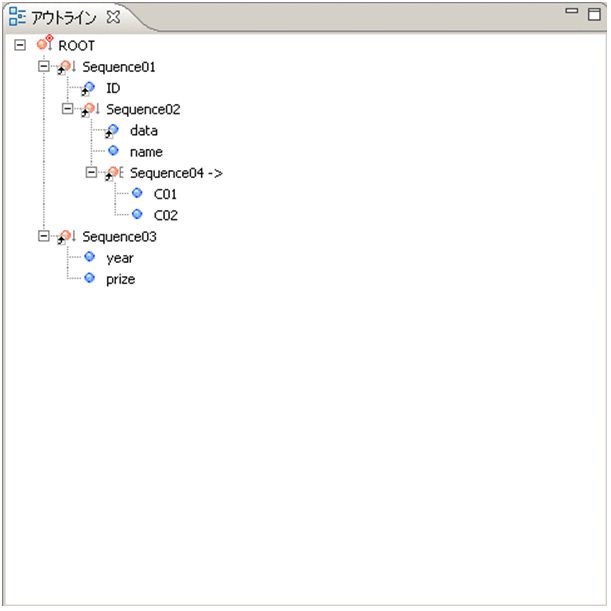

バイナリフォーマット定義エディタで定義した各要素の関係を確認できます。各要素の関係は,ルート要素を起点としたツリー形式で表現されます。
アウトラインビューの表示は,バイナリフォーマット定義エディタで要素を定義すると,自動的に更新されます。アウトラインビューでは要素を定義できません。
なお,アウトラインビューに表示されているノード(ルート要素および構成要素)を選択すると,バイナリフォーマット定義エディタでも同じノードが選択状態になります。
アウトラインビューの表示内容について説明します。
- ノード
-
バイナリフォーマット定義ファイル内に定義されている要素です。
各ノードの表示内容を次の表に示します。
表1‒5 アウトラインビューに表示されるノード 区分
アイコン
説明
ルート要素
ルート要素に設定されている逐次構成の複合内容要素です。
ルート要素に設定されている選択構成の複合内容要素です。
構成要素
構成要素として設定されている単純内容要素です。
構成要素として設定されている逐次構成の複合内容要素です。
構成要素として設定されている選択構成の複合内容要素です。
ローカル定義の単純内容要素です。
