付録D.7 ビジネスプロセスをインポートする
「付録D.4 ビジネスプロセスを出力する」で出力したBPELファイルをサービスプラットフォームの開発環境に取り込みます。
-
ツリービューのサービス定義一覧で右クリックして「ビジネスプロセス追加」を選択します。

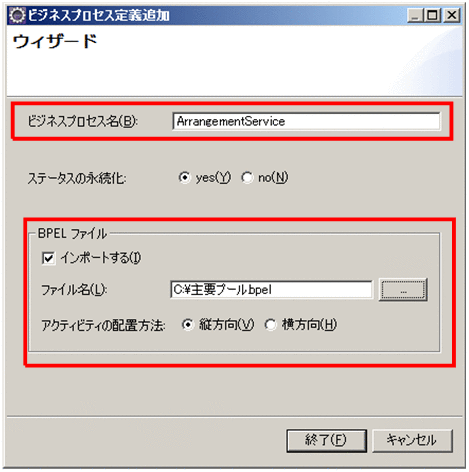

ビジネスプロセス定義追加ウィザードが表示されます。
-
ビジネスプロセス名と出力したBPELファイルを指定します。
-
[終了]ボタンをクリックします。

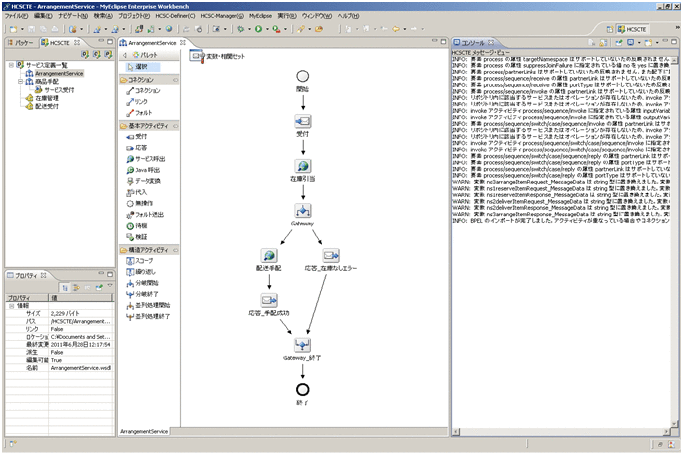

BPELファイルのインポートが終わると,上流設計ツールから引き継いだビジネスプロセスが表示されます。
ここでは,次のようにBPMN要素が変換されています。
表D‒10 BPMN要素の変換結果 項番
BPMN要素
ビジネスプロセスの要素
1
「受付」開始ノード
「受付」受付アクティビティ
2
「在庫引当」タスク
「在庫引当」サービス呼出アクティビティ
3
排他ゲートウェイ
「Gateway」分岐開始アクティビティ
「Gateway_終了」分岐終了アクティビティ
4
「配送手配」タスク
「配送手配」サービス呼出アクティビティ
5
「応答_手配成功」終了ノード
「応答_手配成功」応答アクティビティ
6
「応答_在庫なしエラー」終了ノード
「応答_在庫なしエラー」応答アクティビティ
-
コンソールビューにインポートのログが表示されているので,BPELファイルが正しく取り込まれているかを確認します。
ログに出力された問題の解決方法については,「付録C.4 上流設計ツール利用時のトラブルシューティング」を参照してください。
