付録D.4 ビジネスプロセスを出力する
上流設計ツールで作成したビジネスプロセスをサービスプラットフォームの開発環境に引き継ぐために,BPELファイルとして出力します。
-
Process Modelerのウィンドウメニューから[プロセス]−[ダイアグラム]−[エクスポート]を選択します。

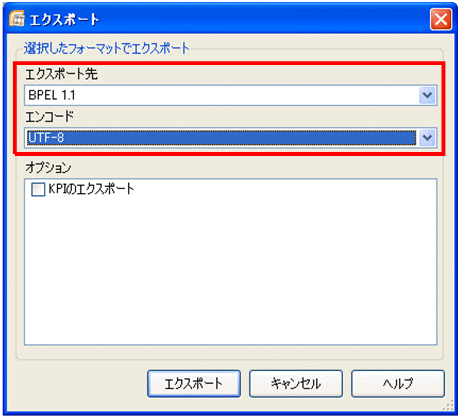

[エクスポート]ダイアログが表示されます。
-
[エクスポート先]が「BPEL 1.1」になっていることを確認し,[エンコード]を「UTF-8」に変更します。
-
[エクスポート]ボタンをクリックします。
[フォルダの参照]ダイアログが表示されます。
-
BPELファイルを出力する場所を選択し,[OK]ボタンをクリックします。
選択したフォルダに次に示すファイルが生成されます。
-
主要プール.bpel
作成したビジネスプロセスのBPELファイルです。
-
主要プール_types.wsdl
このファイルは使用しません。
なお,プールに名前を付けた場合は,<プールの名前>.bpelと<プールの名前>_types.wsdlが生成されます。
-
