付録D.2 サービスの概要インターフェースを検討する
ミドルレベル・ビジネスプロセスの検討が終わったら,サービスの概要インターフェースを検討し,検討した結果を基に概要WSDLを作成します。検討するサービスを次に示します。
-
在庫引当サービス(InventoryManager)
-
配送手配サービス(Delivery)
-
商品手配ビジネスプロセス (ArrangementService)
- 〈この項の構成〉
(1) 概要インターフェースを検討する

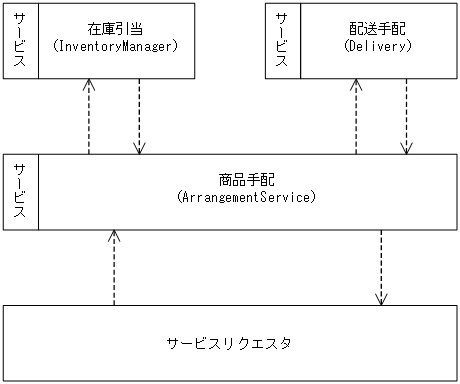

最初に,サービスの概要インターフェースを検討します。次の図のように,サービスリクエスタから見ると商品手配ビジネスプロセス自体もサービスになるため,概要インターフェースの検討対象になります。

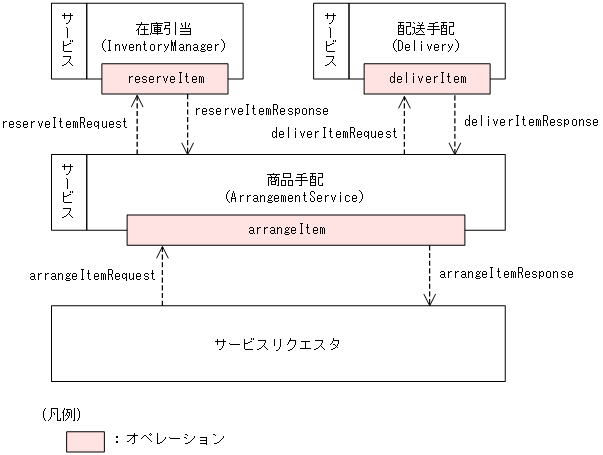

商品手配サンプルプログラムでは,次の図および次の表のように概要インターフェースを決定したものとします。
項番 |
サービス名 |
提供オペレーション名 (オペレーションの内容) |
要求メッセージ名 |
応答メッセージ名 |
---|---|---|---|---|
1 |
在庫引当サービス |
reserveItem (商品を在庫引当する) |
reserveItemRequest |
reserveItemResponse |
2 |
配送手配サービス |
deliverItem (商品を配送する) |
deliverItemRequest |
deliverItemResponse |
3 |
商品手配ビジネスプロセス |
arrangeItem (商品を手配し配送する) |
arrangeItemRequest |
arrangeItemResponse |
(2) 概要WSDLを作成する
概要インターフェースが決定したら,概要WSDLを作成します。商品手配サンプルプログラムでは,サービスごとに次の表に示す名前でWSDLファイルを作成します。
項番 |
サービス名 |
WSDLファイルの名前 |
---|---|---|
1 |
在庫引当サービス |
InventoryManagementService.wsdl |
2 |
配送手配サービス |
DeliveryService.wsdl |
3 |
商品手配ビジネスプロセス |
ArrangementService.wsdl |
概要WSDLを作成するときのポイントは次のとおりです。
- 概要WSDL作成のポイント
-
-
サービス名をwsdl:portのname属性に記述する。
-
提供オペレーション名をwsdl:operationのname属性に記述する。
-
要求メッセージ名をwsdl:inputのname属性に記述する。
-
応答メッセージ名をwsdl:outputのname属性に記述する。
-
メッセージの構造は記述しない。
(ルート要素だけを宣言し,型はxsd:stringなどの基本型にする。)
-
在庫引当サービスのWSDL(InventoryManagementService.wsdl)の例を次に示します。WSDL中の太字は「概要WSDL作成のポイント」で示した部分の記述を表します。
<?xml version="1.0" encoding="UTF-8"?> <wsdl:definitions targetNamespace="http://sample/InventoryManagementService" xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:ims="http://sample/InventoryManagementService"> <wsdl:types> <xsd:schema targetNamespace="http://sample/InventoryManagementService" elementFormDefault="qualified"> <xsd:element name="reserveItem" type="xsd:string" /> <xsd:element name="reserveItemResponse" type="xsd:string" /> </xsd:schema> </wsdl:types> <wsdl:message name="reserveItemRequest"> <wsdl:part name="parameters" element="ims:reserveItem" /> </wsdl:message> <wsdl:message name="reserveItemResponse"> <wsdl:part name="parameters" element="ims:reserveItemResponse" /> </wsdl:message> <wsdl:portType name="InventoryManager"> <wsdl:operation name="reserveItem"> <wsdl:input message="ims:reserveItemRequest" name="reserveItemRequest" /> <wsdl:output message="ims:reserveItemResponse" name="reserveItemResponse" /> </wsdl:operation> </wsdl:portType> <wsdl:binding name="InventoryManagerSoapBinding" type="ims:InventoryManager"> <soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http" /> <wsdl:operation name="reserveItem"> <soap:operation soapAction="" /> <wsdl:input name="reserveItemRequest"> <soap:body use="literal" /> </wsdl:input> <wsdl:output name="reserveItemResponse"> <soap:body use="literal" /> </wsdl:output> </wsdl:operation> </wsdl:binding> <wsdl:service name="InventoryManagementService"> <wsdl:port binding="ims:InventoryManagerSoapBinding" name="InventoryManager"> <soap:address location="http://localhost/InventoryManagementServiceWeb/services/InventoryManager" /> </wsdl:port> </wsdl:service> </wsdl:definitions>
