9.6 標準の非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタ
サービス部品を呼び出すHCSCサーバの標準の非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタは,TP1/Server Base Enterprise Option(TP1/EE)とJMSの2つがあります。
- TP1/Server Base Enterprise Option(TP1/EE)のサービスリクエスタ
-
サービスリクエスタ(TP1/EE)とサービス部品を呼び出すHCSCサーバの標準の非同期受付(MDB(DBキュー))の間は,受信用共用キューを通して通信を行います。標準の非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタ(TP1/EE)とHCSCサーバの関係を次の図に示します。

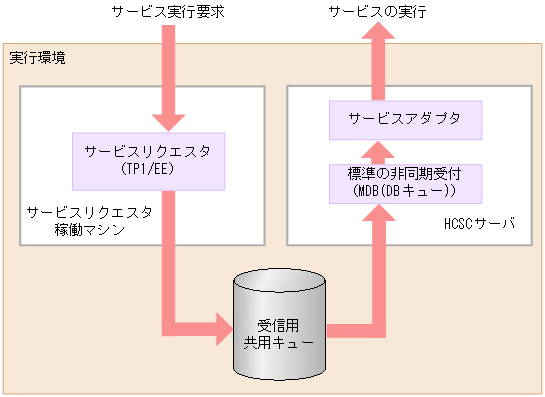

図9‒23 標準の非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタ(TP1/EE)とHCSCサーバの関係 - JMSのサービスリクエスタ
-
サービスリクエスタ(JMS)とサービス部品を呼び出すHCSCサーバの標準の非同期受付(MDB(DBキュー))の間は,送信用共用キューおよび受信用共用キューを通して通信を行います。標準の非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタ(JMS)とHCSCサーバの関係を次の図に示します。

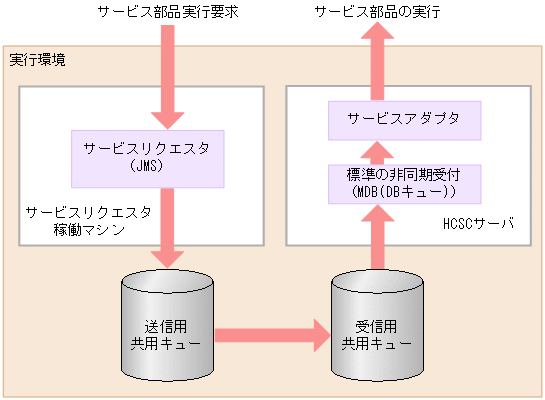

図9‒24 非同期受付(MDB(DBキュー))に要求を出すサービスリクエスタ(JMS)とHCSCサーバの関係
