7.15.2 CopyObjects(変換先ノードへのマッピング)
ほかのオブジェクトで定義したファンクションや変換元ノードから,変換先ノードへのマッピング線を定義します。
(1) 定義項目
定義項目を次の表に示します。
項目名 |
定義内容 |
定義できる値 |
補足説明 |
---|---|---|---|
Name |
マッピング名 |
NCName型の値 |
必須項目です。Objects内で,重複して同じNameを定義できません。 マッピング定義では使用されない項目です。 |
Input |
入力 |
「7.13.2 マッピング定義の設定」を参照 |
必須項目です。 |
Output |
出力 |
「7.13.2 マッピング定義の設定」を参照 |
必須項目です。 |
Dependency |
依存対象 |
「7.13.2 マッピング定義の設定」を参照 |
依存対象にできるLoopObjectsを複数定義している場合は,必須です。依存対象にできるLoopObjectsが1つの場合は,そのLoopObjectsを依存対象として設定します。LoopObjectsの定義については,「7.15.18 LoopObjects(くり返しファンクション)」を参照してください。 |
(2) 定義例

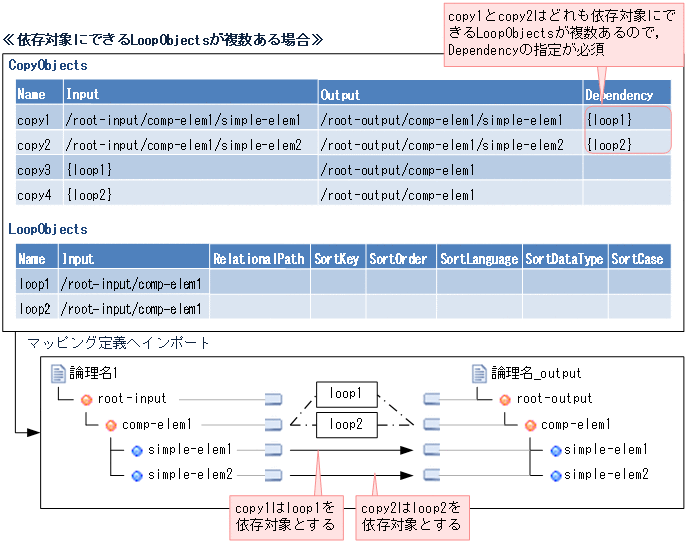

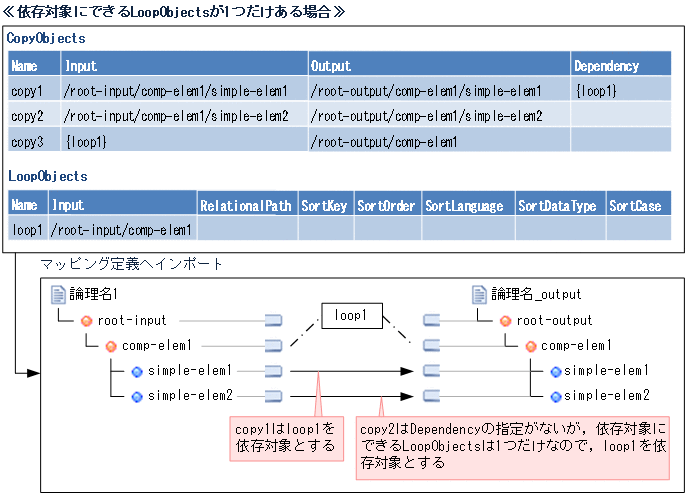

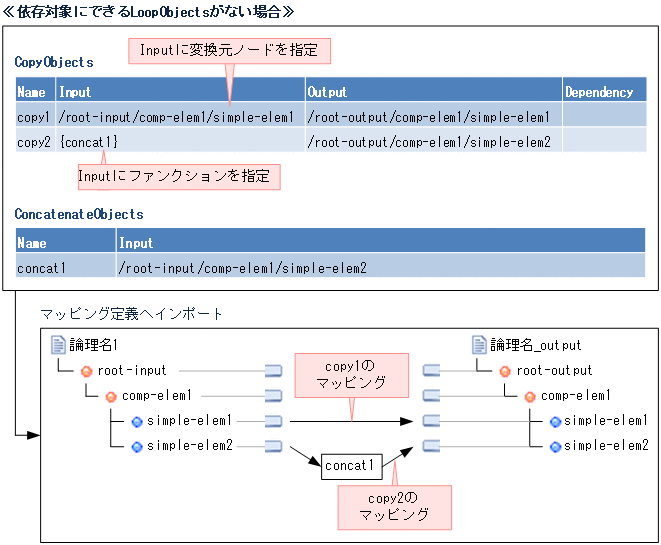

定義例を次の図に示します。
