7.5.20 基数変換する
入力値を入力基数で指定した基数であるものとし，入力値を出力基数に指定した基数に変換します。入力値が入力基数で指定した基数以外の場合は，エラーの値（NaN）を返します。入力値が64ビットを超える場合，64ビットより上位ビットを切り捨てます。
なお，基数変換ファンクションは，ビッグエンディアンで処理します。
基数変換の仕様を次に示します。
-
入力基数が10進数の場合，64ビットとして基数変換する。
-
出力基数が10進数の場合，4ビット単位に拡張した入力データの最上位ビットを符号ビットとする。
-
入力基数と出力基数が10進数でない場合，変換元のビット長に合わせる。入力基数が2進数の場合，4ビットに満たないデータは4ビット単位になるよう拡張する。
-
入力基数の入力値の形式を次に示す。
入力基数
形式
2進数
[01]+
10進数
[+-]?[0-9]+
16進数
[0-9a-fA-F]+

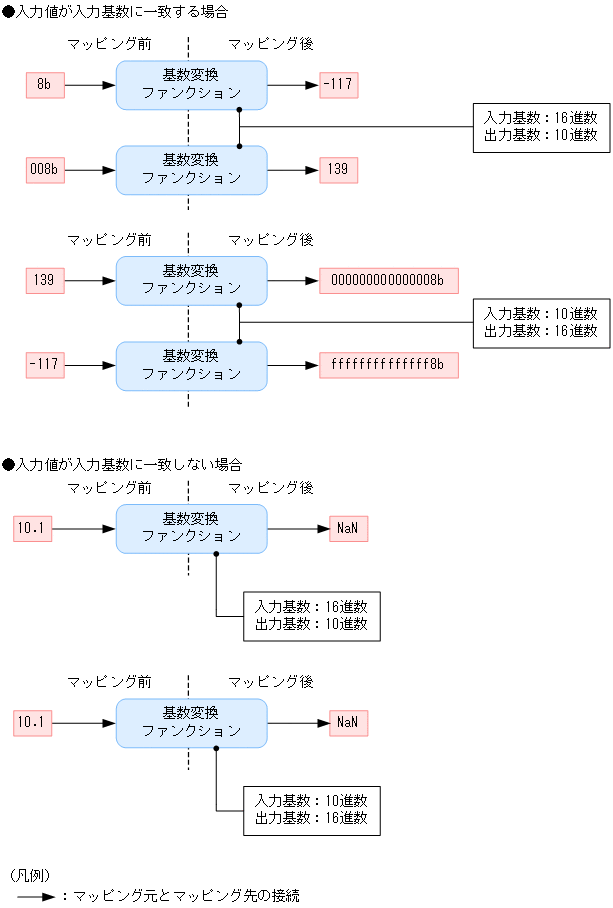

- 〈この項の構成〉
![[図データ]](GRAPHICS/ZC061801.GIF)
(2) 設定手順
入力値を出力基数に指定した基数に変換する手順を次に示します。
-
パレットから基数変換ファンクション（radix）を選択して，マッピングビューアに配置します。
-
マッピング線を設定します。
-
次のどちらかの方法で［基数変換］ダイアログを表示させます。
-
基数変換ファンクションを右クリックして，［設定］を選択します。
-
基数変換ファンクションをダブルクリックします。
［基数変換］ダイアログが表示されます。
［基数変換］ダイアログの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「1.6.39 基数変換ダイアログ」を参照してください。
-
-
［入力］に基数変換の入力値を指定する場合，［ノード選択］ボタンをクリックします。
［ノード選択］ダイアログが表示されます。
-
入力値となるノードセットを指定します。
［入力］に基数変換の入力値が設定されます。
-
［入力］に指定されている入力値に条件を設定して，その条件を満たす場合だけマッピングさせたい場合，［ノード条件設定］ボタンをクリックします。
［ノード条件設定］ダイアログが表示されます。
ノード条件の設定方法については，「7.7 ノード条件を設定する」を参照してください。また，［ノード条件設定］ダイアログについては，マニュアル「サービスプラットフォーム リファレンス」の「1.6.11 ノード条件設定ダイアログ」を参照してください。
-
［入力］に基数変換の対象とするファンクションを指定したい場合，［ファンクション選択］ボタンをクリックします。
［ファンクション選択］ダイアログが表示されます。
［ファンクション選択］ダイアログの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「1.6.9 ファンクション選択ダイアログ」を参照してください。
-
入力基数を指定します。
-
出力基数を指定します。
-
［OK］ボタンをクリックします。
(3) 実行例
実行例を次に示します。
|
入力 |
基数変換 |
結果 |
|---|---|---|
|
1101 |
2進数→10進数 |
-3 |
|
0100 |
2進数→10進数 |
4 |
|
1101 |
2進数→16進数 |
d |
|
11 |
10進数→2進数 |
0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 1011※1 |
|
11 |
10進数→16進数 |
00 00 00 00 00 00 00 0b※1 |
|
11 |
16進数→2進数 |
0001 0001 |
|
11 |
16進数→10進数 |
17 |
|
8b |
16進数→10進数 |
-117 |
|
1102 |
2進数→10進数 |
NaN※2 |
|
110f |
10進数→16進数 |
NaN※2 |
- 注※1
-
太字は，補完ビットです。
- 注※2
-
入力値を入力基数で指定した基数に変換できないため，結果が「NaN」となります。
