8.6.4 デフォルトマッピング(双方向のリレーションシップ)
ここでは,双方向のリレーションシップのデフォルトマッピングについて説明します。
(1) 双方向のOneToOneリレーションシップ
次に示す条件の場合に適用される双方向のOneToOneリレーションシップのデフォルトマッピングについて説明します。
- 条件
-
-
エンティティAはエンティティBの単体のインスタンスを参照して,@OneToOneを設定します。
-
エンティティBはエンティティAの単体のインスタンスを参照して,@OneToOneを設定します。@OneToOneのmappedBy属性にエンティティAでエンティティBを参照する永続化プロパティ(またはフィールド)名を指定します。
-
エンティティAは,リレーションシップの所有者です。
-
- 適用されるデフォルトマッピング
-
-
エンティティAは,テーブルAにマップされます。
-
エンティティBは,テーブルBにマップされます。
-
テーブルAは,テーブルBの外部キーを持つ必要があります。なお,外部キー列の名前は,次のようになります。
外部キー列の名前
エンティティAのリレーションシッププロパティ(またはフィールド)の名前_テーブルBのプライマリキー列の名前
注 斜体は可変値を表します。
また,外部キー列は,テーブルBのプライマリキーと同じ型を持ち,ユニークキー制約があります。

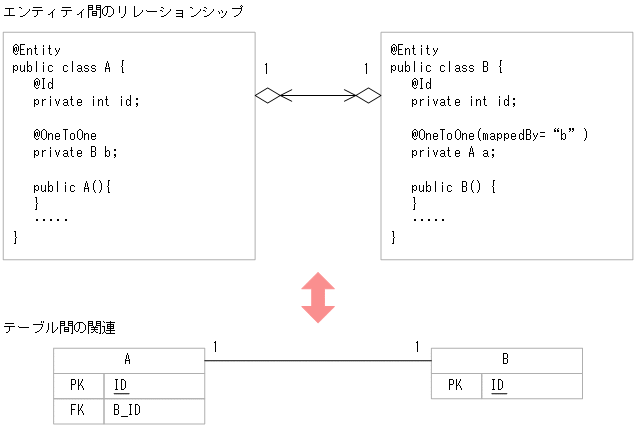

図8‒6 双方向のOneToOneでのデフォルトマッピング -
(2) 双方向のManyToOne/OneToManyリレーションシップ
次に示す条件の場合に適用される双方向のManyToOne/OneToManyリレーションシップのデフォルトマッピングについて説明します。
- 条件
-
-
エンティティAはエンティティBの単体のインスタンスを参照して,@ManyToOne(または,O/Rマッピングファイルの該当するXMLタグ)を設定します。
-
エンティティBは,エンティティAのコレクションを参照して,@OneToMany(または,O/Rマッピングファイルの該当するXMLタグ)を設定します。@OneToManyにはmappedBy属性を指定します。mappedBy属性は,エンティティAで,エンティティBを参照するために設定した永続プロパティ(またはフィールド)名を指定します。
-
エンティティAは,リレーションシップの所有者です。
-
- 適用されるデフォルトマッピング
-
-
エンティティAはテーブルAにマップされます。
-
エンティティBはテーブルBにマップされます。
-
テーブルAは,テーブルBに対する外部キーを持つ必要があります。外部キー列の名前は,次のようになります。
外部キー列の名前
エンティティAのリレーションシッププロパティ(またはフィールド)の名前_テーブルBのプライマリキー列の名前
注 斜体は可変値を表します。
外部キー列はテーブルBのプライマリキーと同じ型を持ちます。

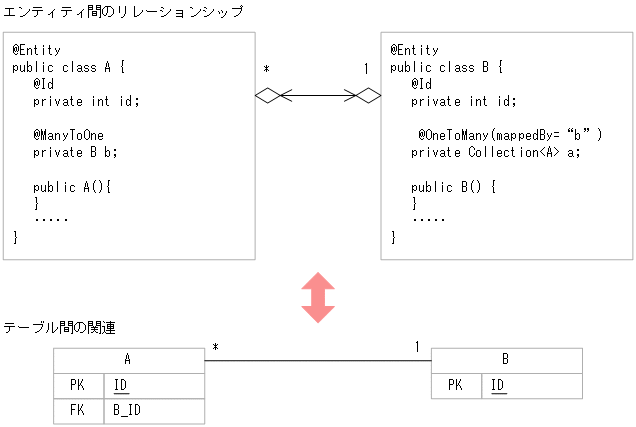

図8‒7 双方向のManyToOne/OneToManyでのデフォルトマッピング -
(3) 双方向のManyToManyリレーションシップ
次に示す条件の場合に適用される双方向のManyToManyリレーションシップのデフォルトマッピングについて説明します。
- 条件
-
-
エンティティAは,エンティティBのコレクションを参照します。コレクションには,@ManyToMany(または,O/Rマッピングファイルで該当するXML要素)を設定します。
-
エンティティBは,エンティティAのコレクションを参照します。コレクションには,@ManyToMany(または,O/Rマッピングファイルで該当するXMLタグ)を設定して,mappedBy属性を指定します。mappedBy属性には,エンティティAで,エンティティBを参照するために設定した永続化プロパティ(またはフィールド)名を指定します。
-
エンティティAは,リレーションシップの所有者側です。
-
- 適用されるデフォルトマッピング
-
-
エンティティAは,テーブルAにマップされます。
-
エンティティBは,テーブルBにマップされます。
-
テーブルA,Bのほかに,所有者側のテーブルの名前が最初にくるA_Bという名前の結合表が必要です。この結合表は,二つの外部キー列を持ちます。
一つ目の外部キー列はテーブルAを参照し,テーブルAのプライマリキーと同じ型を持ちます。この外部キー列の名前は,次のようになります。
外部キー列の名前
エンティティBのリレーションシップのプロパティ(またはフィールド)の名前_テーブルAのプライマリキーの名前
また,もう一つの外部キー列は,テーブルBを参照し,テーブルBのプライマリキーと同じ型を持ちます。この外部キー列の名前は,次のようになります。
外部キー列の名前
エンティティAのリレーションシップのプロパティ(またはフィールド)の名前_テーブルBのプライマリキーの名前
注 斜体は可変値を表します。

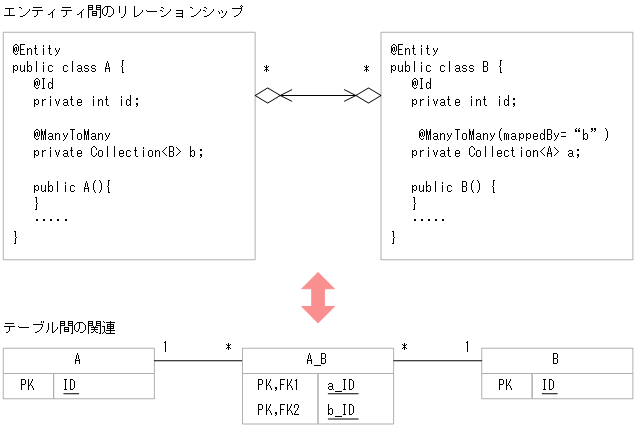

図8‒8 双方向ManyToManyでのデフォルトマッピング
-
