Cosminexus V9 BPM/ESB基盤 サービスプラットフォーム 開発ガイド 基本開発編
業務の基本フローをハイレベル・ビジネスプロセスとして作成し,作成したハイレベル・ビジネスプロセスを具体化します。
上流設計ツールでハイレベル・ビジネスプロセスを作成します。商品手配サンプルプログラムのビジネスプロセスの場合,システム化する業務は在庫引当と配送手配の2つのタスクなので,これを基本フローとして記述します。
商品手配サンプルプログラムのハイレベル・ビジネスプロセスの記述例を次に示します。

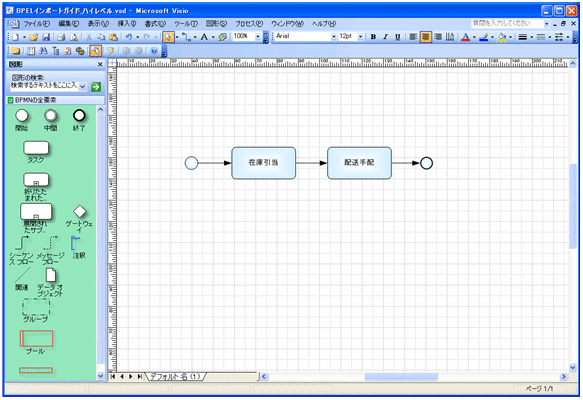

図D-1 ハイレベル・ビジネスプロセスの記述例
作成したハイレベル・ビジネスプロセスを具体化し,業務全体の流れが把握できるミドルレベル・ビジネスプロセスを作成します。ここでは,在庫引当タスクのあとに排他ゲートウェイを追加し,手配を受けた商品の在庫がない場合の業務エラーフローを追加します。作成したビジネスプロセスに対して顧客と検討を繰り返し,検討不足の業務フローや改善点があればブラッシュアップします。
商品手配サンプルプログラムのミドルレベル・ビジネスプロセスの記述例を次に示します。

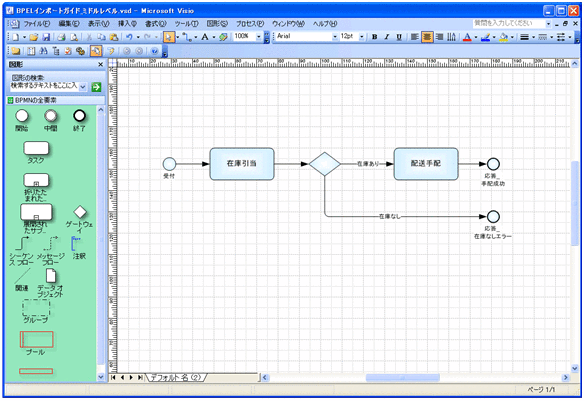

図D-2 ミドルレベル・ビジネスプロセスの記述例
商品手配サンプルプログラムでは,次の表に示す要素でビジネスプロセスを実現することにします。
表D-1 商品手配ビジネスプロセスを構成する要素
項番 | 名前 | 要素の種類 | 備考 |
---|---|---|---|
1 | 受付 | 開始ノード | |
2 | 在庫引当 | タスク | |
3 | − | 排他ゲートウェイ | 在庫引当の結果を判定 |
4 | 配送手配 | タスク | |
5 | 応答_手配成功 | 終了ノード | 配送手配が成功したときの終了ノード |
6 | 応答_在庫なしエラー | 終了ノード | 在庫がなかったときの終了ノード |
また,この段階でサービスの粒度も検討します。ここでは,次の表に示すように在庫引当タスクと配送手配タスクをそれぞれ1つのサービスで実現することにします。
表D-2 サービスの粒度の検討
項番 | タスク | サービス(実装時のサービス名) |
---|---|---|
1 | 在庫引当 | 在庫引当サービス(InventoryManager) |
2 | 配送手配 | 配送手配サービス(Delivery) |
