HCSCサーバの同期受付(Webサービス)から,サービス部品の実行要求に対する応答電文を取得します。サービスリクエスタは,サービス部品側と同じ電文フォーマットの応答電文を取得します。応答電文の取得を次の図に示します。

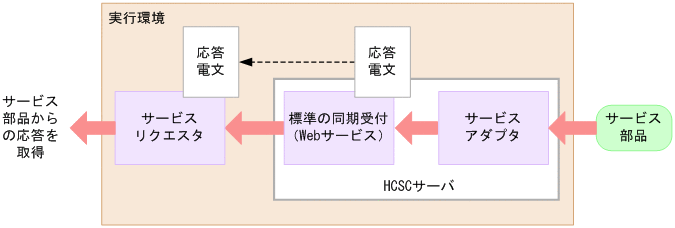

図8-7 応答電文の取得(標準の同期受付(Webサービス))
また,サービスリクエスタは,電文種別がXML電文の応答電文を取得します。サービス部品からの応答電文がない場合は,NULLまたは0バイトのバイト配列を受信します。応答電文がある場合とない場合に分けて次に説明します。
サービスリクエスタが取得する,XML電文の応答電文を次に示します。

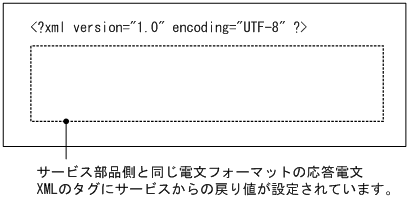

図8-8 XML電文の応答電文
応答電文がない場合,応答がString型かbyte[]型かによって,サービスリクエスタが受信する形式が異なります。

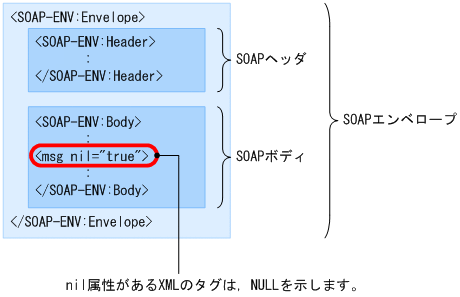

図8-9 受信するNULLの形式

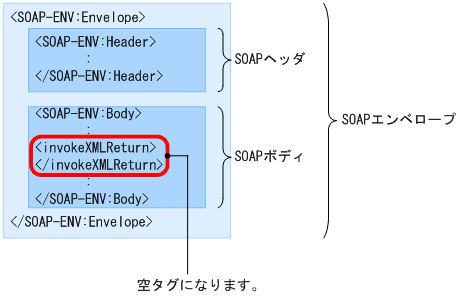

図8-10 応答がbyte[]型の形式
