Cosminexus V9 BPM/ESB基盤 サービスプラットフォーム 開発ガイド 基本開発編
(1) 使用するファンクション
複数のノードセットのノードの数値を合計するには,総和ファンクションを使用します。総和ファンクションを使用した例を次に示します。

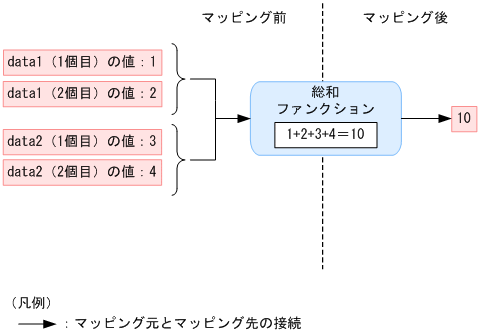

図6-10 総和ファンクションの使用例
複数のノードセットのノードの数値を合計する手順を次に示します。
- パレットから総和ファンクション(sum)を選択して,マッピングビューアに配置します。
- マッピング線を設定します。
- 次のどちらかの方法で[総和]ダイアログを表示させます。
- 総和ファンクションを右クリックして,[設定]を選択します。
- 総和ファンクションをダブルクリックします。
[総和]ダイアログが表示されます。
[総和]ダイアログの詳細については,マニュアル「サービスプラットフォーム リファレンス」の「1.6.25 総和ダイアログ」を参照してください。
- [入力]に合計させたい数値のマッピング元を追加する場合,[ノード追加]ボタンをクリックします。
[ノード選択]ダイアログが表示されます。
- マッピング元となるノードセットを指定します。
[入力]に合計させたい数値のマッピング元が設定されます。
- [入力]に指定されている変換元ノードに条件を設定して,その条件を満たす場合だけマッピングさせたい場合,[ノード条件設定]ボタンをクリックします。
[ノード条件設定]ダイアログが表示されます。
ノード条件の設定方法については,「6.7 ノード条件を設定する」を参照してください。また,[ノード条件設定]ダイアログについては,マニュアル「サービスプラットフォーム リファレンス」の「1.6.9 ノード条件設定ダイアログ」を参照してください。
- [OK]ボタンをクリックします。
