Smart Composer機能が実行する負荷分散機のAPIについて説明します。

負荷分散機のAPIシーケンス図の例を次に示します。ここでは，cmx_build_system（Webシステムを構築する場合）で，cookieスイッチングを使用しています。

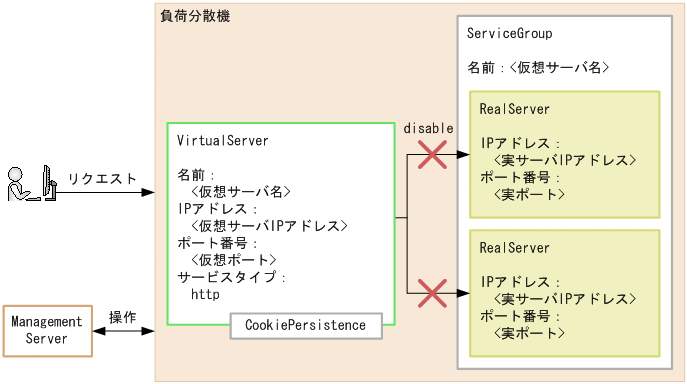

図8-1　負荷分散機のAPIシーケンス図の例（cmx_build_system（Webシステムを構築する場合））

VirtualServerは，負荷分散機上で，リクエストの受け口となる仮想的なサーバを表すオブジェクトです。管理ユニットごとに一つ作成されます。ServiceGroupは，負荷分散機上のVirtualServerで受けたリクエストのサービス管理を行うオブジェクトです。VirtualServerごとに一つ作成されます。RealServerは，負荷分散機上で，VirtualServerで受けたリクエストの振り分け先となる実際のサーバを表すオブジェクトです。管理ユニットに属する仮想サーバの数だけ作成されます。

ACOSでcookieパーシステンスを使用したAPIで接続する場合は，事前にCookiePersistence（cookieパーシステンス）を作成する必要があります。CookiePersistenceでは，cookieによるセッションの維持期間を設定します。なお，使用済みのCookiePersistenceは必要に応じて削除してください。CookiePersistenceの作成，削除方法の詳細は，使用する負荷分散機のドキュメントを参照してください。

参考

VirtualServer，ServiceGroup，RealServerおよびCookiePersistenceの名称は，負荷分散機の製品によって異なります。

仮想サーバマネージャが実行する負荷分散機のAPIについて説明します。

負荷分散機のAPIシーケンス図の例を次に示します。ここでは，vmiunit update（新規に構築する場合）で，cookieスイッチングを使用しています。

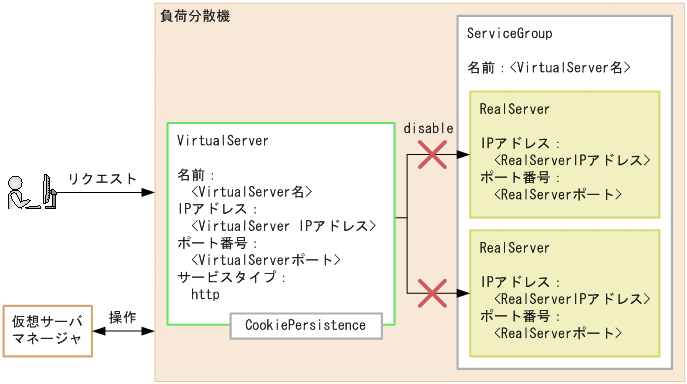

図8-2　負荷分散機のAPIシーケンス図の例（vmiunit update（新規に構築する場合））

VirtualServerは，負荷分散機上で，リクエストの受け口となる仮想的なサーバを表すオブジェクトです。管理ユニットごとに一つ作成されます。ServiceGroupは，負荷分散機上のVirtualServerで受けたリクエストのサービス管理をするオブジェクトです。VirtualServerごとに一つ作成されます。RealServerは，負荷分散機上で，VirtualServerで受けたリクエストの振り分け先となる実際のサーバを表すオブジェクトです。管理ユニットに属する仮想サーバの数だけ作成されます。

ACOSでcookieパーシステンスを使用したAPIで接続する場合は，事前にCookiePersistence（cookieパーシステンス）を作成する必要があります。CookiePersistenceでは，cookieによるセッションの維持期間を設定します。なお，使用済みのCookiePersistenceは必要に応じて削除してください。CookiePersistenceの作成，削除方法の詳細は，使用する負荷分散機のドキュメントを参照してください。

参考

VirtualServer，ServiceGroup，RealServerおよびCookiePersistenceの名称は，負荷分散機の製品によって異なります。
