単純内容要素ダイアログ

Cosminexus ビジネスプロセス管理/エンタープライズサービスバス V8　サービスプラットフォームリファレンス

単純内容要素タブは，設定する単純内容要素がグローバル定義でもローカル定義でも表示されます。単純内容要素の情報を指定します。

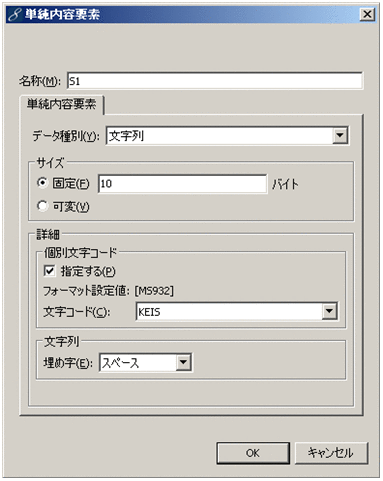

図1-36　単純内容要素ダイアログ（単純内容要素タブ）

[図データ]

［データ種別］

単純内容要素として使用するデータの種別をドロップダウンリストから選択します。選択できるデータ種別と，それに応じて［詳細］に表示される内容を次に示します。

データ種別	［詳細］に表示される内容
文字列	「(a)　文字列型の場合」を参照してください。
整数	「(c)　ゾーン・パック形式以外の数値型の場合」を参照してください。
実数
固定小数部数値
ゾーン形式数値	「(b)　ゾーン・パック形式数値の場合」を参照してください。
パック形式数値	「(b)　ゾーン・パック形式数値の場合」を参照してください。
符号付2進整数	「(c)　ゾーン・パック形式以外の数値型の場合」を参照してください。
符号無2進整数	「(c)　ゾーン・パック形式以外の数値型の場合」を参照してください。
バイト列	［詳細］には何も表示されません。
日付時刻	「(d)　日付時刻型の場合」を参照してください。

［サイズ］

単純内容要素として使用するデータのサイズを指定します。

固定値の場合
ラジオボタンで［固定］を選択し，サイズ（バイト）を指定します。
データ種別と文字コードによって指定できるサイズの範囲が異なります。指定できるサイズの範囲を次の表に示します。

表1-9　固定値の単純内容要素に指定できるサイズの範囲

データ種別		文字コード	指定できる範囲（バイト）
文字列，整数，実数，固定小数部数値		UTF16以外	1～2,147,483,647
文字列，整数，実数，固定小数部数値		UTF16	2～2,147,483,646
ゾーン形式数値，パック形式数値		－	1～2,147,483,647
符号付2進整数，符号無2進整数		－	1，2，4，8のどれか
バイト列		－	1～2,147,483,647
日付時刻	CCYYMMDD	UTF16以外	8～2,147,483,647
	CCYYMMDD	UTF16	16～2,147,483,646
	YYMMDD	UTF16以外	6～2,147,483,647
	YYMMDD	UTF16	12～2,147,483,646
	hhmmss	UTF16以外	6～2,147,483,647
	hhmmss	UTF16	12～2,147,483,646
	CCYYMMDDhhmmss	UTF16以外	14～2,147,483,647
	CCYYMMDDhhmmss	UTF16	28～2,147,483,646
	YYMMDDhhmmss	UTF16以外	12～2,147,483,647
	YYMMDDhhmmss	UTF16	24～2,147,483,646

（凡例）: －：指定できる範囲が文字コードに依存しないことを示します。

可変値の場合
ラジオボタンで［可変］を選択します。サイズの決定方法は，構成要素タブ（または構成要素ダイアログ）の［サイズ］で設定します。

［詳細］: ［データ種別］の選択内容に応じて，次のように表示内容が異なります。

(a)　文字列型の場合

［データ種別］で「文字列」を選択した場合に表示されます。

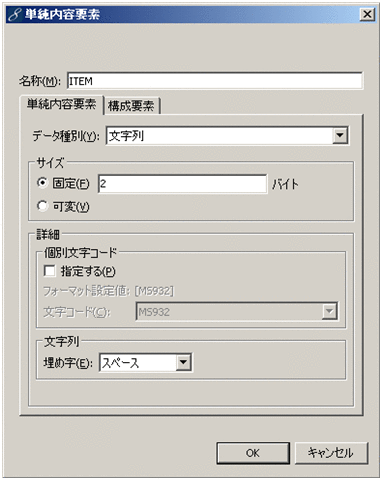

図1-37　単純内容要素ダイアログ（単純内容要素タブ（［データ種別］で「文字列」を選択した場合））

[図データ]

［個別文字コード］

単純内容要素として使用するデータの文字コードが，フォーマットダイアログに設定した文字コードと異なる場合，文字コードを個別に指定します。

［指定する］チェックボックス: 個別文字コードを指定する場合にチェックします。

［フォーマット設定値］: フォーマットダイアログに設定した文字コードが表示されます。

［文字コード］

指定する文字コードをドロップダウンリストから選択します。

選択できる文字コード種別を次の表に示します。なお，文字コードの詳細は，マニュアル「日立コード変換ユーザーズガイド（Java^TM版）」のコード体系に関する内容を参照してください。

表1-10　選択できる文字コード種別

文字コード種別	コード体系	補足
MS932	SJIS	Microsoftコードページ932
UTF8	Unicode（UCS-2）	UnicodeのUTF-8エンコーディング^※2
UTF16_BIG	Unicode（UCS-2）	ビッグエンディアンで扱うUnicodeのUTF-16エンコーディング^※2
UTF16_LITTLE	Unicode（UCS-2）	リトルエンディアンで扱うUnicodeのUTF-16エンコーディング^※2
JIS	JIS漢字コード	JIS X 0208-1983
KEIS+EBCDIC	KEIS	KEIS'83および半角英数字がEBCDIC
KEIS+EBCDIK	KEIS	KEIS'83および半角英数字がEBCDIK
KEIS^※1	KEIS	KEIS'83で半角英数字およびカタカナを含まない
IBM_CODE+EBCDIC(LATIN)	IBM漢字コード	IBM漢字コード＋標準または拡張英小文字セット^※3
IBM_CODE+EBCDIC(KANA)	IBM漢字コード	IBM漢字コード＋標準または拡張カタカナ文字セット^※3
CUSTOM	文字コード変換UOC	文字コードを変換するためのユーザが作成した外部プログラム

注※1: CSV形式では使用できません。

注※2: BOM付きのデータは扱えません。BOM（Byte Order Mark）とは，データのバイトの並び順序を表すコードです。

注※3: uCosminexus 日立コード変換 - Development Kit 03-01以降が必要です。

［文字列］

データ種別が文字列の場合で，サイズが固定のとき，埋め字の種類を設定します。

［埋め字］: 単純内容要素として使用するデータが指定したサイズに満たない場合，余った部分を埋める文字をドロップダウンリストから選択します。空白で埋める場合は［スペース］を，空文字（0x00）で埋める場合は［空文字］を選択します。

(b)　ゾーン・パック形式数値の場合

［データ種別］で「ゾーン形式数値」または「パック形式数値」を選択した場合に表示されます。

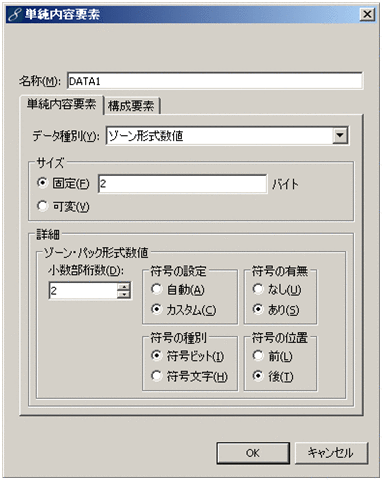

図1-38　単純内容要素ダイアログ（単純内容要素タブ（［データ種別］で「ゾーン形式数値」または「パック形式数値」を選択した場合））

[図データ]

［ゾーン・パック形式数値］

データ種別がゾーン形式数値またはパック形式数値の場合，詳細を設定します。

［小数部桁数］: 小数部の桁数を指定します。

［符号の設定］: 10進数符号の設定方法として，［自動］または［カスタム］を選択します。; ［カスタム］を選択すると，フォーマットダイアログで指定された項目が使用されます。

［符号の有無］: 符号を付けない場合は［なし］，符号を付ける場合は［あり］を選択します。; この項目は，［符号の設定］で［カスタム］を選択した場合に指定できます。

［符号の種別］

符号を符号ビットで付ける場合は［符号ビット］，符号文字で付ける場合は［符号文字］を選択します。

この項目は，次のすべての条件を満たしている場合に指定できます。

［データ種別］で［ゾーン形式数値］を選択している
［符号の設定］で［カスタム］を選択している
［符号の有無］で［あり］を選択している

［符号の位置］

符号を前に付ける場合は［前］，符号を後ろに付ける場合は［後］を選択します。

この項目は，次のすべての条件を満たしている場合に指定できます。

［データ種別］で［ゾーン形式数値］を選択している
［符号の設定］で［カスタム］を選択している
［符号の有無］で［あり］を選択している

(c)　ゾーン・パック形式以外の数値型の場合

［データ種別］で「整数」，「実数」，「固定小数部数値」，「符号付2進整数」または「符号無2進整数」を選択した場合に表示されます。ただし，「符号付2進整数」または「符号無2進整数」を選択した場合は，［詳細］の項目はすべて非活性になります。

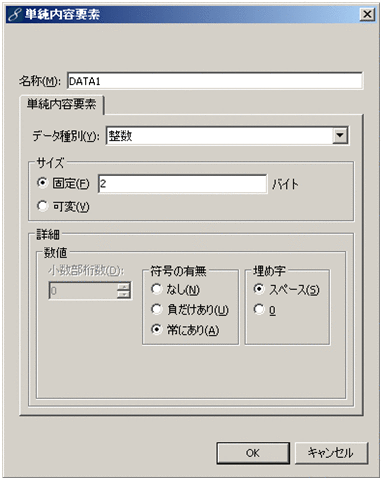

図1-39　単純内容要素ダイアログ（単純内容要素タブ（［データ種別］で「整数」，「実数」，「固定小数部数値」，「符号付2進整数」または「符号無2進整数」を選択した場合））

[図データ]

［数値］

データ種別が整数，実数または固定小数部数値の場合，詳細を設定します。

［小数部桁数］: 小数部分の桁数を0～33で指定します。

［符号の有無］

データ種別が整数，実数または固定小数部数値の場合，正負の符号の有無をラジオボタンで選択します。

符号がない場合
［なし］を選択します。
負の符号だけある場合
［負だけあり］を選択します。
常に正負の符号がある場合
［常にあり］を選択します。

［埋め字］: データ種別が整数，実数または固定小数部数値の場合，単純内容要素として使用するデータが指定したサイズに満たないとき，余った部分を埋める文字をラジオボタンで選択します。空白で埋める場合は［スペース］を，0で埋める場合は［0］を選択します。

(d)　日付時刻型の場合

［データ種別］で「日付時刻」を選択した場合に表示されます。

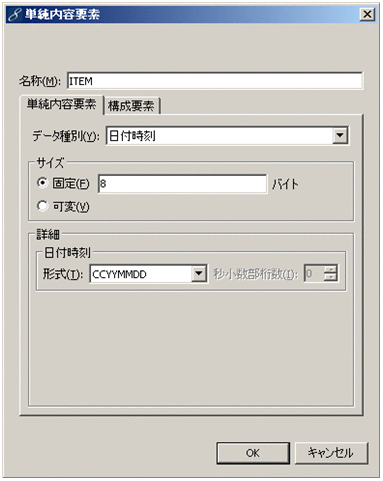

図1-40　単純内容要素ダイアログ（単純内容要素タブ（［データ種別］で「日付時刻」を選択した場合））

[図データ]

［日付時刻］

データ種別が日付時刻の場合，日付時刻の形式を設定します。

［形式］: 日付時刻の形式をドロップダウンリストから選択します。

［秒小数部桁数］: 日付時刻の形式に時刻（hhmmss）が含まれる場合，秒の小数部分の桁数を0～3で指定します。
