フォーマットダイアログ

Cosminexus ビジネスプロセス管理/エンタープライズサービスバス V8　サービスプラットフォームリファレンス

フォーマットダイアログは，バイナリフォーマット定義ファイルのフォーマット名称や文字コードを設定するときに使用します。

操作手順については，マニュアル「Cosminexus サービスプラットフォーム開発ガイド」の「4.4.3　要素を定義する（CSV以外の形式の場合）」を参照してください。

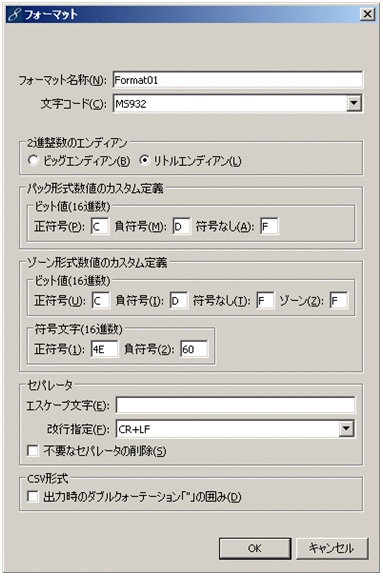

図1-35　フォーマットダイアログ

[図データ]

［インフォメーション］: フォーマットダイアログの入力情報に問題がある場合に，ダイアログの最上段に問題点を示すメッセージが表示されます。表示されるメッセージと対策については，マニュアル「Cosminexus サービスプラットフォーム開発ガイド」の「4.4.6　バイナリフォーマット定義ファイルを検証する」を参照してください。

［文字コード］

バイナリデータで使用される文字コードをドロップダウンリストから選択します。

選択できる文字コード種別を次の表に示します。なお，文字コードの詳細は，マニュアル「日立コード変換ユーザーズガイド（Java^TM版）」のコード体系に関する内容を参照してください。

表1-8　選択できる文字コード種別

文字コード種別	コード体系	補足
MS932	SJIS	Microsoftコードページ932
UTF8	Unicode（UCS-2）	UnicodeのUTF-8エンコーディング^※1
UTF16_BIG	Unicode（UCS-2）	ビッグエンディアンで扱うUnicodeのUTF-16エンコーディング^※1
UTF16_LITTLE	Unicode（UCS-2）	リトルエンディアンで扱うUnicodeのUTF-16エンコーディング^※1
JIS	JIS漢字コード	JIS X 0208-1983
KEIS+EBCDIC	KEIS	KEIS'83および半角英数字がEBCDIC
KEIS+EBCDIK	KEIS	KEIS'83および半角英数字がEBCDIK
KEIS^※2	KEIS	KEIS'83で半角英数字およびカタカナを含まない
IBM_CODE+EBCDIC(LATIN)	IBM漢字コード	IBM漢字コード＋標準または拡張英小文字セット^※3
IBM_CODE+EBCDIC(KANA)	IBM漢字コード	IBM漢字コード＋標準または拡張カタカナ文字セット^※3
CUSTOM	文字コード変換UOC	文字コードを変換するためのユーザが作成した外部プログラム

［2進整数のエンディアン］: バイナリデータに含まれる2進整数のエンディアンをラジオボタンで選択します。; この項目は，使用するバイナリデータがCSV形式以外の場合にだけ選択できます。

［パック形式数値のカスタム定義］

パック形式数値のカスタム定義は，単純内容要素ダイアログの設定が次のすべての条件を満たしている場合に適用されます。

［ビット値（16進数）］

パック形式数値の符号ビットを16進数で指定します。

［ゾーン形式数値のカスタム定義］

ゾーン形式数値のカスタム定義は，単純内容要素ダイアログの設定が次のすべての条件を満たしている場合に適用されます。

［ビット値（16進数）］

ゾーン形式数値の符号ビットを16進数で指定します。

［符号の設定］が［符号ビット］の場合に適用されます。

［符号文字（16進数）］

ゾーン形式数値で符号を表す文字を16進数で指定します。

［符号の設定］が［符号文字］の場合に適用されます。

［セパレータ］

［エスケープ文字］: セパレータとして使用する文字がデータ内に含まれる場合に，エスケープ文字として使用する文字を指定します。エスケープ文字として使用できる文字は，1文字のラテン文字（JIS X 0201の「0x21」～「0x7E」）または半角スペース（JIS X 0201の「0x20」）です。; この項目は，使用するバイナリデータがCSV形式以外の場合に指定できます。

［CSV形式］
