DBアダプタで取得したデータのフォーマットの変換には，データ変換定義を使用します。

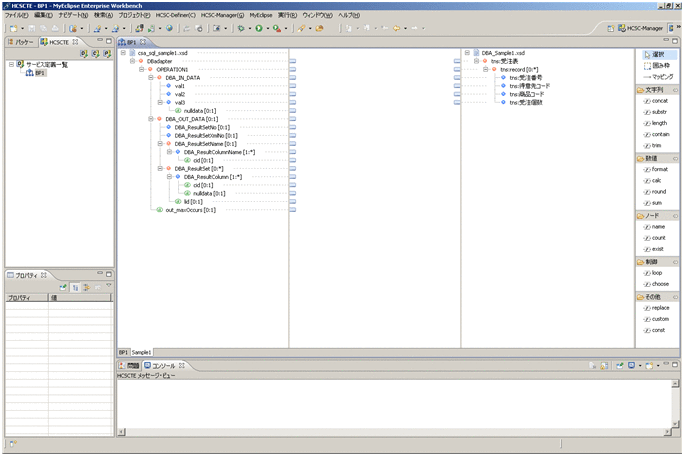

データ変換定義画面の変換元スキーマツリービューアにDBアダプタで取得したデータ，変換先スキーマツリービューアに変換後のフォーマットのXMLスキーマを設定してください。

応答電文のDBA_ResultSetName要素には，列名とそのID（cid属性）が対で格納されています。ここでは，空白除去ファンクションを使用して，ノード条件に指定した列名に対応するcid属性を取得します。

列名のcid属性値を取得する手順を次に示します。

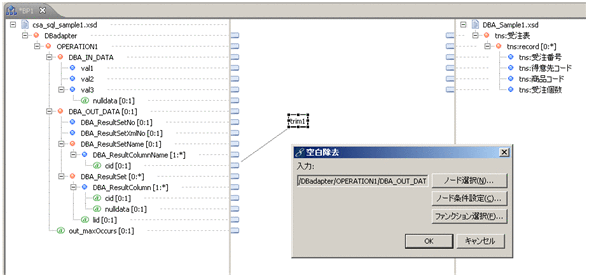

1. DBA_ResultColumnName要素の下のcid属性に空白除去ファンクションを定義します。
   空白除去ファンクションを定義する方法については，「7.5.5　文字列の空白を除去する」を参照してください。




2. ［空白除去］ダイアログで［ノード条件設定］ボタンをクリックします。
   ［ノード条件設定］ダイアログが表示されます。

3. ［ノード条件設定］ダイアログで［条件設定］ボタンをクリックします。
   ［条件設定］ダイアログが表示されます。

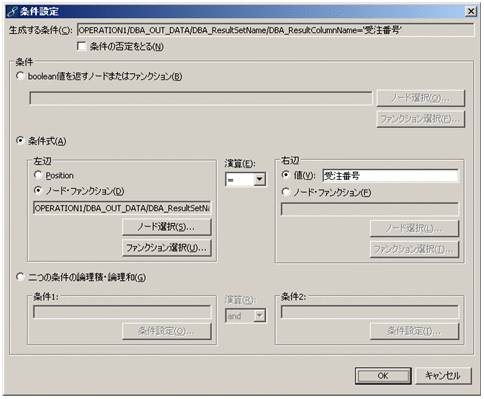

4. ノード条件を設定します。
   次のように設定してください。

   • 左辺：DBA_ResultColumnName要素
   • 右辺：列名（ここでは［受注番号］）

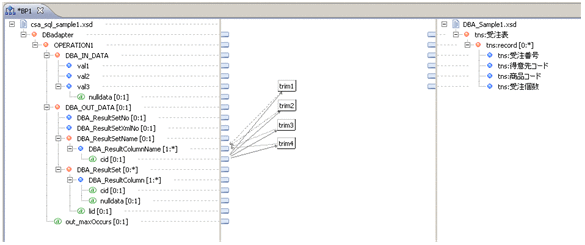

5. 「得意先コード」「商品コード」「受注個数」の各要素についても，同様に定義します。

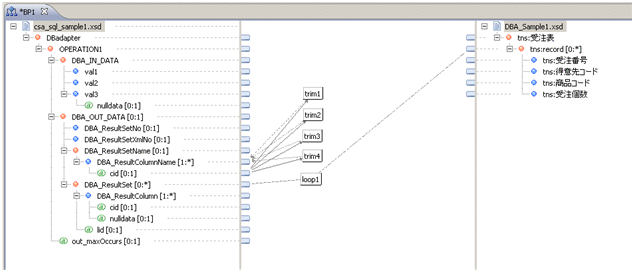

変換元のDBA_ResultSet要素から，変換先のrecord要素にくり返しファンクションをマッピングします。くり返しファンクションを定義する方法については，「7.5.13　くり返しを対応づける」を参照してください。

変換先の各行名要素に値を代入します。このとき，DBA_ResultColumn要素の下のcid属性と「(2)　列名のcid属性値の取得」で定義した空白除去ファンクションが一致するように条件を設定します。

変換先の各行名要素に値を代入する手順を次に示します。

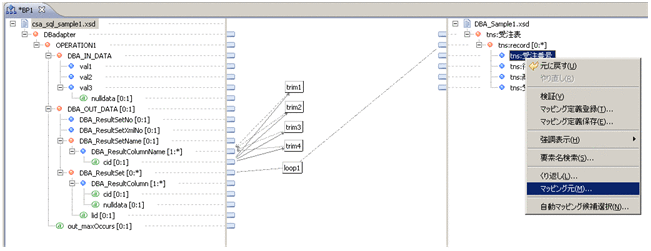

1. 変換先の要素（ここでは「受注番号」）を右クリックし，［マッピング元］を選択します。
   ［マッピング元設定］ダイアログが表示されます。




2. ［マッピング元］にDBA_ResultColumnを選択します。




3. ［マッピング元設定］ダイアログで［ノード条件設定］ボタンをクリックします。
   ［ノード条件設定］ダイアログが表示されます。

4. ［ノード条件設定］ダイアログで［条件設定］ボタンをクリックします。
   ［条件設定］ダイアログが表示されます。

5. ノード条件を設定します。
   次のように設定してください。

   • 左辺：DBA_ResultColumn要素の下のcid属性
   • 右辺：変換先の列名に対応するように定義した空白除去ファンクション

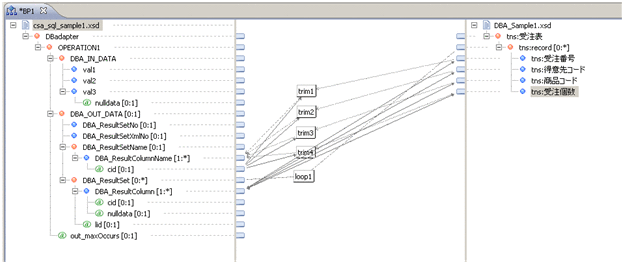

6. 「得意先コード」「商品コード」「受注個数」の各要素についても，同様に定義します。




定義したマッピングに矛盾がないことを検証します。検証方法については，「6.9.2　検証方法」を参照してください。
