標準の非同期受付（MDB（WS-R））は，非同期の要求電文の標準受付であり，基本的にはサービス部品からの応答がない場合に使用します。しかし，非同期受付（MDB（WS-R））から同期のサービス部品（WebサービスまたはSessionBean）を要求した場合，同期のサービス部品から応答が返るときがあります。このような場合，要求時に応答用のキュー（転送キュー）を指定することで，サービスリクエスタは同期のサービス部品から応答を受け取ることができます。要求時の応答用のキューの指定については，「10.5.4　パラメタを設定する」を参照してください。

標準の非同期受付（MDB（WS-R））は，同期サービス部品からの応答であるXML電文（ペイロードがTextMessage）を転送キューに送信します。転送キューで受け取った応答は，受信キューに送信します。受信キューに送信した応答を取り出すことで，サービス部品からの応答電文を取得できます。応答の取り出しについては，「10.5.8　応答を取り出す」を参照してください。

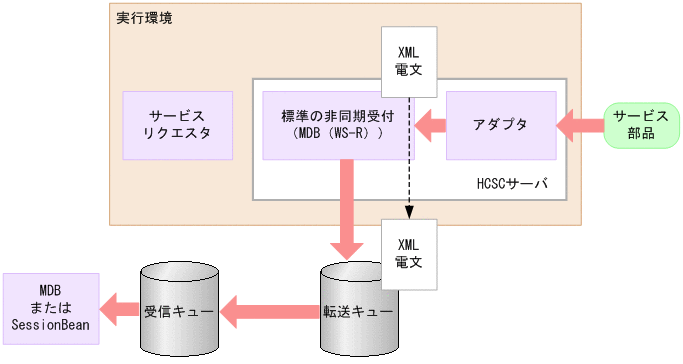

標準の非同期受付（MDB（WS-R）），転送キュー，および受信キューの関係を次に示します。

図10-22　標準の非同期受付（MDB（WS-R）），転送キュー，および受信キューの関係

転送キュー（応答用のキュー）

応答用のキューとなる転送キューを，HCSCサーバが稼働しているJ2EEサーバ（Cosminexus RM）内に作成します。

転送キューの転送先（宛先アドレス）には，受信キューを指定します。転送先以外の転送キューの設定は，ユーザの運用に合わせ，必要に応じて行ってください。

転送キューの作成方法については，「10.5.2　転送キューを作成する」，およびマニュアル「Cosminexus Reliable Messaging」の「8.3.20　hrmmkque（転送キューの作成）」を参照してください。

受信キュー（ローカルキュー）

サービスリクエスタが稼働しているJ2EEサーバ（Cosminexus RM）内に，受信キュー（ローカルキュー）を作成します。

受信キューの設定は，ユーザの運用に合わせ，必要に応じて行ってください。

受信キューの作成方法については，マニュアル「Cosminexus Reliable Messaging」の「8.3.17　hrmmkque（ローカルキューの作成）」を参照してください。
