要求電文を作成する

Cosminexus ビジネスプロセス管理/エンタープライズサービスバス V8　サービスプラットフォーム開発ガイド

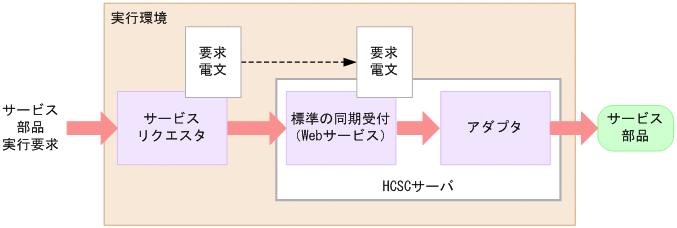

サービスリクエスタからHCSCサーバの同期受付（Webサービス）に，サービス部品を要求する要求電文を作成します。サービスリクエスタから送信する要求電文の内容は，サービス部品側と同じ電文フォーマットで作成してください。要求電文の送信を次の図に示します。

図10-4　要求電文の送信（標準の同期受付（Webサービス））

[図データ]

正常な要求電文の伝わり方については，マニュアル「Cosminexus サービスプラットフォーム機能解説」の「2.2　Webサービス（SOAP通信）を使ったサービス部品呼び出し」を参照してください。

また，サービスリクエスタから同期受付（Webサービス）に送信する要求電文は，電文種別にXML電文とバイナリ電文の2種類があります。どちらの電文種別を使用するかは，サービス部品側で使用しているプロトコルによって異なります。電文種別がXML電文の要求電文とバイナリ電文の要求電文を次に説明します。

(1)　XML電文の要求電文

サービス部品側のプロトコルが次に示すものの場合，およびビジネスプロセスに対して要求を行う場合，XML電文の要求電文を送信できます。

XML電文の要求電文を次の図に示します。

図10-5　XML電文の要求電文

[図データ]

注意: 指定するXML文書（要求電文）の先頭には，必ずXML宣言を記述してください。XML宣言がない場合，またはXML文書中のユーザ電文にXML宣言がある場合，動作の保証はできません。; また，XML宣言の文字コードの指定（encoding）には，必ず「UTF-8」を指定してください。

(2)　バイナリ電文の要求電文

バイナリ電文の要求電文を送信できるのは，サービス部品側で使用しているプロトコルがDBキューのときだけです。

なお，要求電文を指定しなかった場合，サービスアダプタでデータ変換処理が行われません。

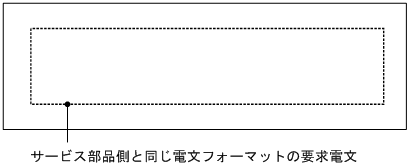

バイナリ電文の要求電文を次の図に示します。

図10-6　バイナリ電文の要求電文

[図データ]
