WebサービスとWebサービスクライアントが同じCosminexus上にある場合の構成例を次に示します。

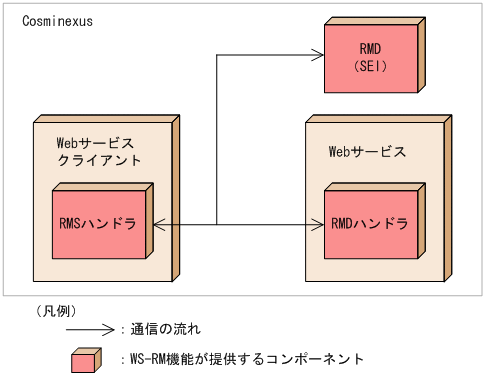

図B-3　WS-RM 1.1機能の構成例（WebサービスとWebサービスクライアントが同じCosminexus上にある場合）

この構成では，WebサービスクライアントとWebサービスが同じCosminexus上で動作します。そのため，RMSハンドラ，RMDハンドラ，RMD（SEI）のすべてを同じアプリケーションサーバに配置します。

WebサービスとWebサービスクライアントが異なるCosminexus上にある場合の構成例を次に示します。

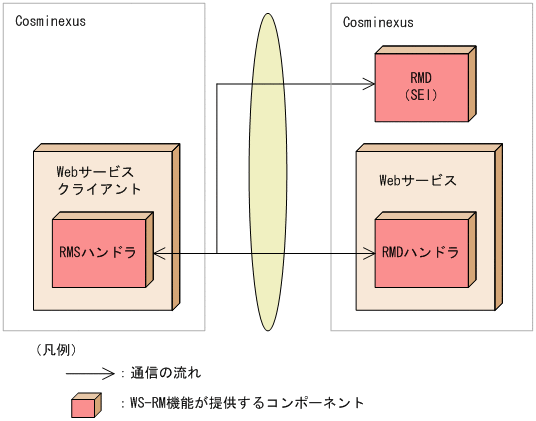

図B-4　WS-RM 1.1機能の構成例（WebサービスとWebサービスクライアントが異なるCosminexus上にある場合）

この構成では，WebサービスクライアントとWebサービスが異なるCosminexus上で動作します。そのため，Webサービスクライアントが動作するCosminexus上にRMSハンドラを配置し，Webサービスが動作するCosminexus上にRMDハンドラおよびRMD（SEI）を配置します。

WebサービスがCosminexus以外のアプリケーションサーバ上にある場合の構成例を次に示します。この構成は，Cosminexus以外のアプリケーションサーバがWS-RM 1.1仕様に準拠していて，かつ，WS-RM 1.1機能のサポート範囲内で使用する場合だけ使用できます。

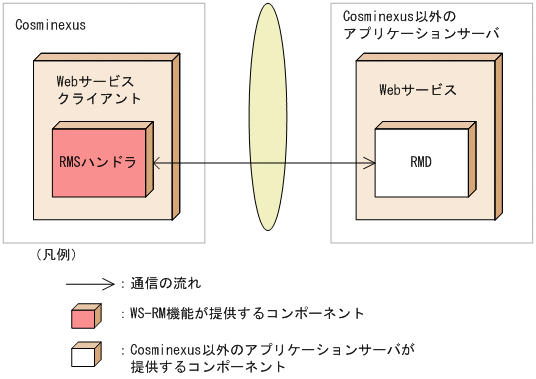

図B-5　WS-RM 1.1機能の構成例（WebサービスがCosminexus以外のアプリケーションサーバ上にある場合）

この構成では，WebサービスクライアントがCosminexus上で動作し，WebサービスがCosminexus以外のアプリケーションサーバ上で動作します。そのため，Webサービスクライアントが動作するCosminexus上にRMSハンドラを配置します。RMSハンドラは，Cosminexus以外のアプリケーションサーバが提供するRMDと通信します。
