ここでは，バッチサーバを配置するパターン（j2ee-tier）を簡易構築定義ファイルで作成する例について説明します。

簡易構築定義ファイルは，選定した構成定義パターンに合わせて作成します。バッチサーバを配置するパターン（j2ee-tier）以外の構成定義パターンには，CTMを使用するパターン（ctm-tier）があります。CTMを使用するパターン（ctm-tier）の簡易構築定義ファイルの作成方法については，「10.8.2　CTMを使用するパターン（ctm-tier）の簡易構築定義ファイルの作成」を参照してください。

なお，JP1/SC/DPMの利用，複数サービスユニットの配置を設定する場合は，「10.8.3　各構成定義パターンで使用できる設定と簡易構築定義ファイルの作成」を参照してください。

●簡易構築定義ファイルで必要な定義

簡易構築定義ファイルでは，次の定義が必要になります。

• 物理ティアの定義
  物理ティアの種類にはj2ee-tierを定義します。j2ee-tierでは，バッチサーバおよびパフォーマンストレーサのコンフィグレーションを設定できます。
  「10.2.3(3)　バッチサーバとして動作するための設定」を参照して，バッチサーバの設定をします。


●構成情報の例

簡易構築定義ファイルの作成例で使用する構成情報について説明します。バッチサーバを配置するパターン（j2ee-tier）の構成情報の例を次の図に示します。

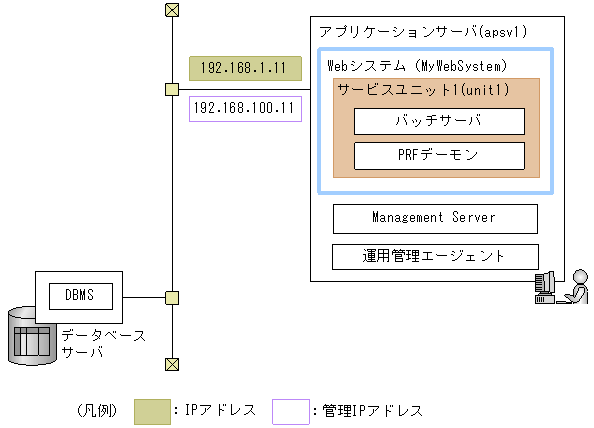

図10-6　バッチサーバを配置するパターン（j2ee-tier）の構成情報の例

●簡易構築定義ファイルの作成例

図10-6の構成情報に従って，簡易構築定義ファイルを作成します。なお，この例では，テンプレートファイルをコピーし，ファイル名を「MyWebSystemDef.xml」に変更して作成します。

MyWebSystemDef.xmlの作成例を次に示します。

MyWebSystemDef.xmlファイル


<?xml version="1.0" encoding="UTF-8"?>
<model-definition xmlns="http://www.cosminexus.com/mngsvr/schema/ModelDefinition-2.5">
  <!-- Webシステムの属性定義 -->
  <web-system>
    <name>MyWebSystem</name>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>j2ee-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>batch.service.enabled</param-name>
           <param-value>true</param-value>
        </param>
        <param>
           <param-name>use.security</param-name>
           <param-value>false</param-value>
        </param>
        <param>
           <param-name>add.jvm.arg</param-name>
           <param-value>-XX:-HitachiUseExplicitMemory</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>j2ee-tier</hosts-for>
        <define-server>
          <logical-server-name>BatchServer</logical-server-name>
          <logical-server-type>j2ee-server</logical-server-type>
        </define-server>
        <define-server>
          <logical-server-name>PRF</logical-server-name>
          <logical-server-type>performance-tracer</logical-server-type>
        </define-server>
      </allocated-host>
    </unit>
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>apsv1</host-name>
    <agent-host>192.168.100.11</agent-host>
  </host>
</model-definition>
　

注1　太字の部分が編集部分です。作成例で使用しているタグおよびパラメタについては，マニュアル「Cosminexus アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「4.6　簡易構築定義ファイル」を参照してください。

注2　バッチサーバの場合，負荷分散機を使用しません。このため，テンプレートにある<load-balancer>タグの記述は削除してください。
