10.8.3　各構成定義パターンで使用できる設定と簡易構築定義ファイルの作成

Smart Composer機能を使用して構築するシステムでは，複数サービスユニットの配置やJP1/SC/DPMの利用が設定できます。Smart Composer機能で構築するシステムで使用できる設定と構成定義パターンとの対応を次の表に示します。

表10-9　Smart Composer機能で構築するシステムで使用できる設定と構成定義パターンとの対応

設定項目 説明 構成定義パターンごとの対応
A B
サーバマシン内での複数サービスユニットの配置 1台のサーバマシンに複数のサービスユニットを配置できます。サーバマシン中のサーバをサービスユニット単位で増やしてシステムを拡張したり，複数の業務を1台のサーバマシンで運用したりできます。 ○ ○
JP1/SC/DPMの利用 JP1/SC/DPMでは，構築したシステムのディスクイメージ（OSとアプリケーション）を複製できます。Smart Composer機能を使用したシステムの初期構築や，スケールアウト時に利用できます。 ○ ×※

（凡例）
○：対応しています。
×：対応していません。
A：バッチサーバを配置するパターンを示します。
B：CTMを使用するパターンを示します。

注※　CTMを使用するパターンでは，システムの構成変更（スケールインまたはスケールアウト）はできません。


ここでは，Smart Composer機能を使用して構築するシステムで使用できる設定で，簡易構築定義ファイルを作成する方法について説明します。

＜この項の構成＞
(1)　サーバマシン内に複数のサービスユニットを配置する場合の簡易構築定義ファイルの作成
(2)　JP1/SC/DPMを利用する場合の簡易構築定義ファイルの作成

(1)　サーバマシン内に複数のサービスユニットを配置する場合の簡易構築定義ファイルの作成

1台のサーバマシンに複数のバッチサーバを配置すると，1台のサーバマシン内に，同じ種類の論理サーバが複数存在することになります。このため，簡易構築定義ファイルを作成する際には，各論理サーバのコンフィグレーションで，次に示す項目の指定値を重複しないようにしてください。

表10-10　論理サーバごとに重複しないように設定する項目

論理サーバの種類 項目 param-nameの指定値
J2EEサーバ※1 管理用サーバのポート番号 ejbserver.http.port
ajp13のポート番号 webserver.connector.ajp13.port
RMIレジストリのポート番号 ejbserver.rmi.naming.port
httpsのポート番号 webserver.connector.redirect_https.port
インプロセスのネーミングサービス用のポート番号 ejbserver.naming.port
インプロセスのHTTPサーバのポート番号 webserver.connector.inprocess_http.port
JTAリカバリの固定ポート番号 ejbserver.distributedtx.recovery.port
パフォーマンストレーサ PRF識別子 PRFID
スマートエージェント スマートエージェントが監視するポート番号 smartagent.port
CTMドメインマネジャ CTMドメインマネジャが属するCTMドメイン名 ctmdomname
CTM実行環境ディレクトリ ctmspool
CTMドメインマネジャがCTMドメイン構成情報を交換するために使用するポート番号 cdm.port
CTM CTMの識別子 ctmid※2
CTMが使用するポート番号 ctm.port
CTMと対となるネーミングサービスのポート番号 ctm.ns.port

注※1　バッチサーバは論理J2EEサーバとして定義します。

注※2　ctmidの設定は省略できます。省略時は，ホスト間で一意になるようにManagement Serverで自動的に設定されます。ctmidの省略値については，マニュアル「Cosminexus アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「4.18　論理CTMで指定できるパラメタ」を参照してください。


参考
1台のサーバマシン内にある複数のサービスユニットを同時に起動しない運用をする場合は，各サービスユニットの同じ種類の論理サーバに同じ値を設定できます。

サーバマシンに配置するサービスユニットが属するWebシステムによって，これらの設定項目をどの定義のコンフィグレーションで指定するかが異なります。

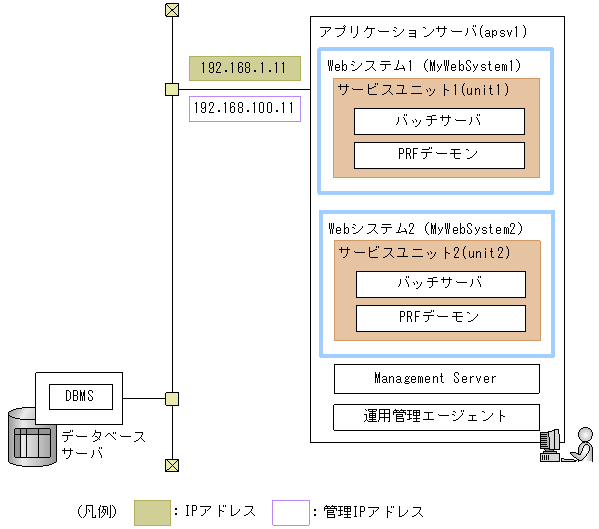

1台のサーバマシン内に複数のサービスユニットを配置する場合の構成情報の例を，次の図に示します。この例では，1台のサーバマシンにサービスユニット1とサービスユニット2を配置して，複数の業務をそれぞれサービスユニットに対応させています。

図10-10　1台のサーバマシン内に複数のサービスユニットを配置する場合の構成情報の例

[図データ]

図10-10の構成情報に従って，簡易構築定義ファイルを作成します。複数の業務をそれぞれサービスユニットに対応させているため，サービスユニット1およびサービスユニット2は別のWebシステムとして簡易構築定義ファイルに定義します。また，簡易構築定義ファイルで表10-10に示す項目が，サービスユニット1と定義が重複しないように，サービスユニット2の設定を変更してください。

MyWebSystemDef.xmlの作成例を次に示します。

MyWebSystemDef.xmlファイル

  <!-- Webシステム1の属性定義 -->
  <web-system>
    <name>MyWebSystem1</name>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>j2ee-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>batch.service.enabled</param-name>
           <param-value>true</param-value>
        </param>
        <param>
           <param-name>use.security</param-name>
           <param-value>false</param-value>
        </param>
        <param>
           <param-name>add.jvm.arg</param-name>
           <param-value>-XX:-HitachiUseExplicitMemory</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>j2ee-tier</hosts-for>
        <define-server>
          <logical-server-name>BatchServer01</logical-server-name>
          <logical-server-type>j2ee-server</logical-server-type>
        </define-server>
        <define-server>
          <logical-server-name>PRF01</logical-server-name>
          <logical-server-type>performance-tracer</logical-server-type>
        </define-server>
      </allocated-host>
    </unit>
  </web-system>
  <!-- Webシステム2の属性定義 -->
  <web-system>
    <name>MyWebSystem2</name>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>j2ee-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>batch.service.enabled</param-name>
           <param-value>true</param-value>
        </param>
        <param>
           <param-name>use.security</param-name>
           <param-value>false</param-value>
        </param>
        <param>
           <param-name>add.jvm.arg</param-name>
           <param-value>-XX:-HitachiUseExplicitMemory</param-value>
        </param>
        <!-- 管理用サーバのポート番号 -->
        <param>
          <param-name>ejbserver.http.port</param-name>
          <param-value>8081</param-value>
        </param>
        <!-- ajp13のポート番号 -->
        <param>
          <param-name>webserver.connector.ajp13.port</param-name>
          <param-value>8008</param-value>
        </param>
        <!-- RMIレジストリのポート番号 -->
        <param>
          <param-name>ejbserver.rmi.naming.port</param-name>
          <param-value>23153</param-value>
        </param>
        <!-- インプロセスのネーミングサービス用のポート番号 -->
        <param>
          <param-name>ejbserver.naming.port</param-name>
          <param-value>901</param-value>
        </param>
        <!-- JTAリカバリの固定ポート番号 -->
        <param>
          <param-name>ejbserver.distributedtx.recovery.port</param-name>
          <param-value>20312</param-value>
        </param>
      </configuration>
      <configuration>
        <logical-server-type>performance-tracer</logical-server-type>
        <!-- PRF識別子 -->
        <param>
          <param-name>PRFID</param-name>
          <param-value>PRF_ID2</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit2</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>j2ee-tier</hosts-for>
        <define-server>
          <logical-server-name>BatchServer02</logical-server-name>
          <logical-server-type>j2ee-server</logical-server-type>
        </define-server>
        <define-server>
          <logical-server-name>PRF02</logical-server-name>
          <logical-server-type>performance-tracer</logical-server-type>
        </define-server>
      </allocated-host>
    </unit>
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>apsv1</host-name>
    <agent-host>192.168.100.11</agent-host>
  </host>
</model-definition>
　

注1　太字の部分が編集部分です。作成例で使用しているタグおよびパラメタについては，マニュアル「Cosminexus アプリケーションサーバ リファレンス 定義編(サーバ定義)」の「4.6　簡易構築定義ファイル」を参照してください。

注2　バッチサーバの場合，負荷分散機を使用しません。このため，テンプレートにある<load-balancer>タグの記述は削除してください。

(2)　JP1/SC/DPMを利用する場合の簡易構築定義ファイルの作成

JP1/SC/DPMを利用してシステムを構築する場合は，簡易構築定義ファイルの物理ティアの定義で，バッチサーバのコンフィグレーション（<configuration>タグ）の設定が必要になります。

JP1/SC/DPMを利用してシステムを構築する場合に，物理ティアの定義で設定が必要なパラメタを次の表に示します。なお，この表に示すパラメタは，選定した構成定義パターンで定義する論理サーバで設定してください。

表10-11　JP1/SC/DPMを利用してシステムを構築する場合に，物理ティアの定義で設定が必要なパラメタ

論理サーバの種類（<tier>タグ配下の<logical-server-type>タグの指定値） <param-name>タグの指定値 <param-value>タグの指定値
j2ee-server realservername 実サーバ名
webserver.connector.http.bind_host.value※ true
webserver.connector.ajp13.bind_host.value※ true
manager.mevent.sender.bind.host.value※ true
vbroker.se.iiop_tp.host.value※ true
mngagent.connector.host.value※ true

注※　Management Serverが稼働するホスト（サーバマシン）が，複数個のIPアドレスを持っている構成の場合に設定が必要です。
