3.11.5　iSCSIターゲット作成ウィザード

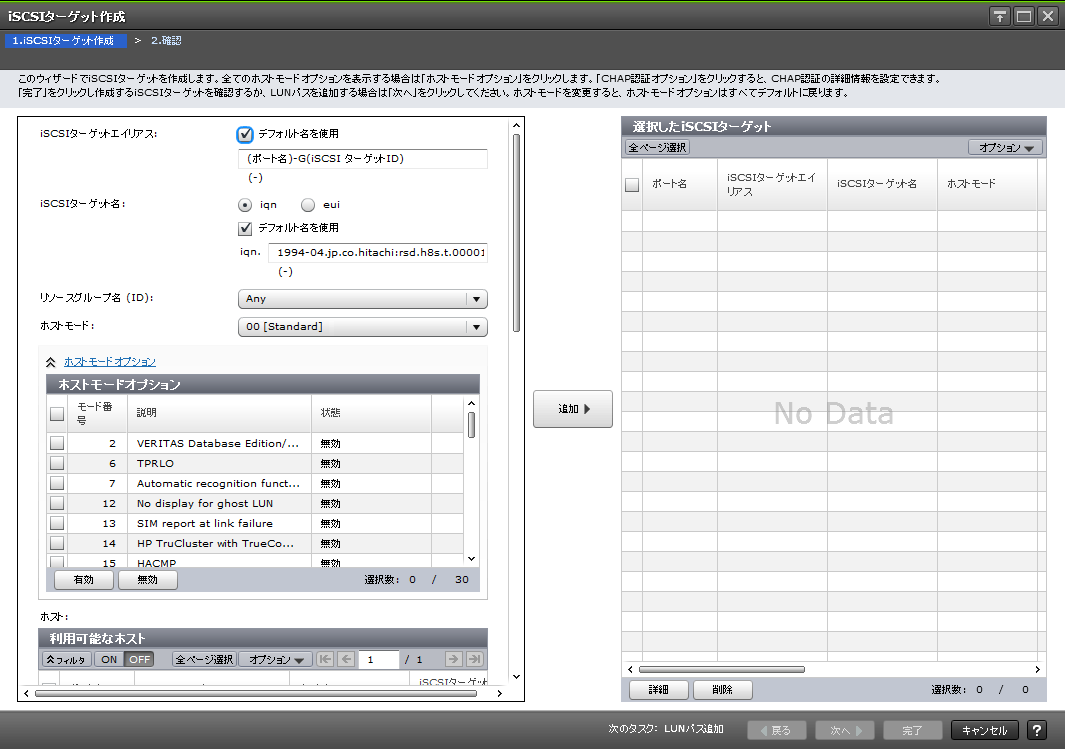

情報設定エリア

［ホストモードオプション］テーブル

• テーブル

  項目	説明
  モード番号	ホストモードオプションの番号が表示されます。
  説明	ホストモードオプションの説明が表示されます。
  状態	ホストモードオプションの設定（［有効］または［無効］）が表示されます。

• ボタン

  項目	説明
  有効	ホストモードオプションが有効になります。
  無効	ホストモードオプションが無効になります。

［利用可能なホスト］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  HBA iSCSI名	HBAのiSCSI名が表示されます。
  ホスト名	ホスト名が表示されます。
  iSCSIターゲット数	iSCSIターゲット数が表示されます。
  新規ホスト	ホストが新規に追加されたものかどうかが表示されます。 ストレージシステムのポートにまだケーブル接続されていない、新規に追加されたホストであれば［該当］、すでにほかのポートとケーブルで接続しているホストであれば［非該当］が表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。

• ボタン

  項目	説明
  新規ホスト追加	ホストを新規に追加したい場合は、［新規ホスト追加］をクリックします。また、ホストバスアダプタにニックネームを付けたい場合は、ニックネームを付けたいホストバスアダプタのチェックボックスを［利用可能なホスト］テーブルから選択した状態で［新規ホスト追加］をクリックします。

［利用可能なポート］テーブル

［認証方法］

CHAP認証の設定（［有効］、［無効］、または［ホスト設定を使用］）を選択します。

［CHAP認証オプション］

［利用可能なCHAPユーザ］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  ユーザ名	ユーザ名が表示されます。
  ユーザSeq. No.	ユーザシーケンスIDが表示されます。
  iSCSIターゲット数	iSCSIターゲット数が表示されます。
  新規CHAPユーザ	CHAPユーザが新規に追加されたものかどうかが表示されます。 ［該当］：［新規CHAPユーザ追加］画面によって追加された新規のCHAPユーザです。 ［非該当］：既存のCHAPユーザです。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。

• ボタン

  項目	説明
  新規CHAPユーザ追加	CHAPユーザを新規に追加する場合、［新規CHAPユーザ追加］をクリックします。なお、新規CHAP ユーザを追加した場合、ポート名は空白です。

［追加］ボタン

左側で設定した内容を、右側の［選択したiSCSIターゲット］テーブルに追加します。

［選択したiSCSIターゲット］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  iSCSIターゲットエイリアス	iSCSIターゲットエイリアスが表示されます。
  iSCSIターゲット名	iSCSIターゲット名が表示されます。
  ホストモード	iSCSIターゲットのホストモードが表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。
  ホスト数	iSCSIターゲットに登録されているホストの数が表示されます。
  認証	認証についての情報が表示されます。 ［方法］：認証方法の設定（［CHAP］、［認証なし］、または［ホストに従う］）が表示されます。 ［相互CHAP］：相互CHAPの設定（［有効］または［無効］）が表示されます。 ［ユーザ名］：ユーザ名が表示されます。 ［ユーザ数］：ユーザ数が表示されます。
  リソースグループ名(ID)	iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
  仮想ストレージマシン	iSCSIターゲットの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ボタン

  項目	説明
  詳細	行のチェックボックスを選択してボタンをクリックすると［iSCSIターゲットプロパティ］画面が表示されます。
  削除	行のチェックボックスを選択してボタンをクリックすると、行が削除されます。

［次のタスク］

［次へ］をクリックすると、［次のタスク］に記載されたタスクの設定に進みます。

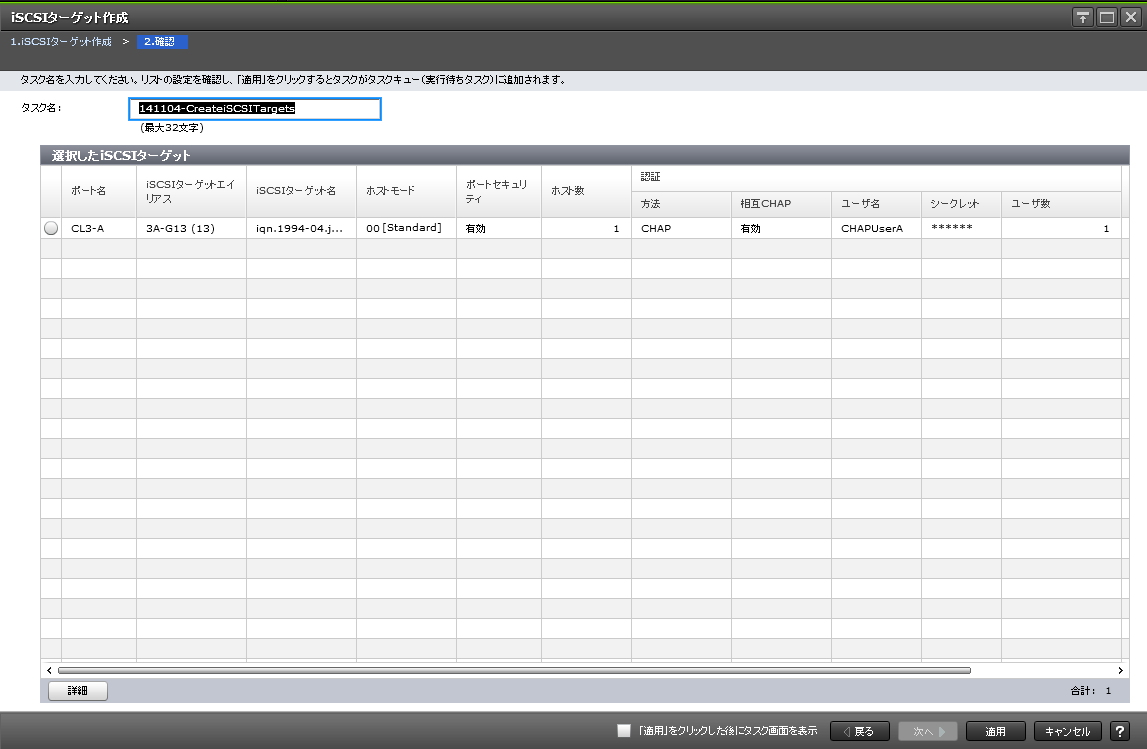

［選択したiSCSIターゲット］テーブル

• テーブル

  項目	説明
  ポート名	ポートの名前が表示されます。
  iSCSIターゲットエイリアス	iSCSIターゲットエイリアスが表示されます。
  iSCSIターゲット名	iSCSIターゲット名が表示されます。
  ホストモード	ホストグループのホストモードが表示されます。
  ポートセキュリティ	ポートのLUNセキュリティの設定（［有効］または［無効］）が表示されます。
  ホスト数	iSCSIターゲットに登録されているホストの数が表示されます。
  認証	認証についての情報が表示されます。 ［方法］：認証方法の設定（［CHAP］、［認証なし］、または［ホストに従う］）が表示されます。 ［相互CHAP］：相互CHAPの設定（［有効］または［無効］）が表示されます。 ［ユーザ名］：ユーザ名が表示されます。 ［シークレット］：シークレットが設定されている場合、［******］（6個のアスタリスク）が表示されます。 ［ユーザ数］：ユーザ数が表示されます。
  リソースグループ名(ID)	iSCSIターゲットのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
  仮想ストレージマシン	iSCSIターゲットの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ボタン

  項目	説明
  詳細	行のラジオボタンを選択してボタンをクリックすると［iSCSIターゲットプロパティ］画面が表示されます。

メモ

この［設定確認］画面の説明は単一のタスクを実行したケースを表示しています。複数のタスクを連結して実行した場合には、すべての設定項目が画面上に表示されます。項目の内容を確認したい場合には、［戻る］で各［設定］画面へ戻り、ヘルプボタンをクリックして参照してください。
