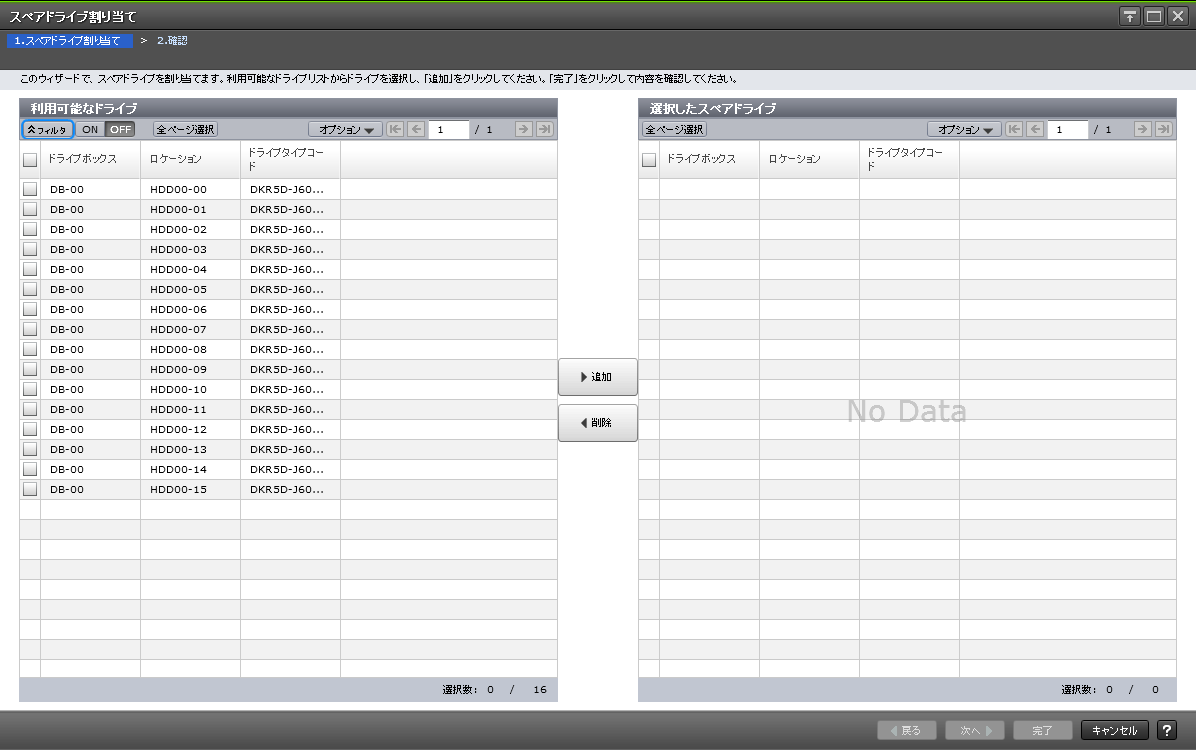

3.14.11　関連コンテンツ(Storage Navigator ストレージシステムのボリューム管理)

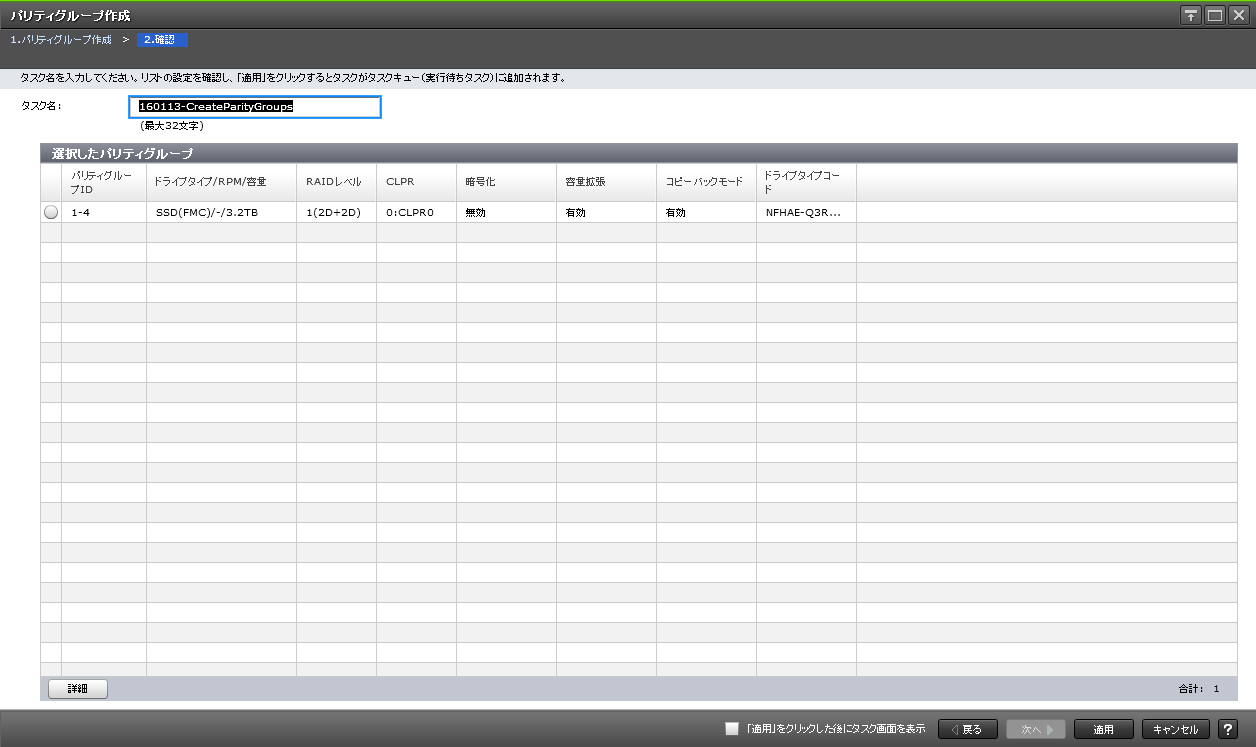

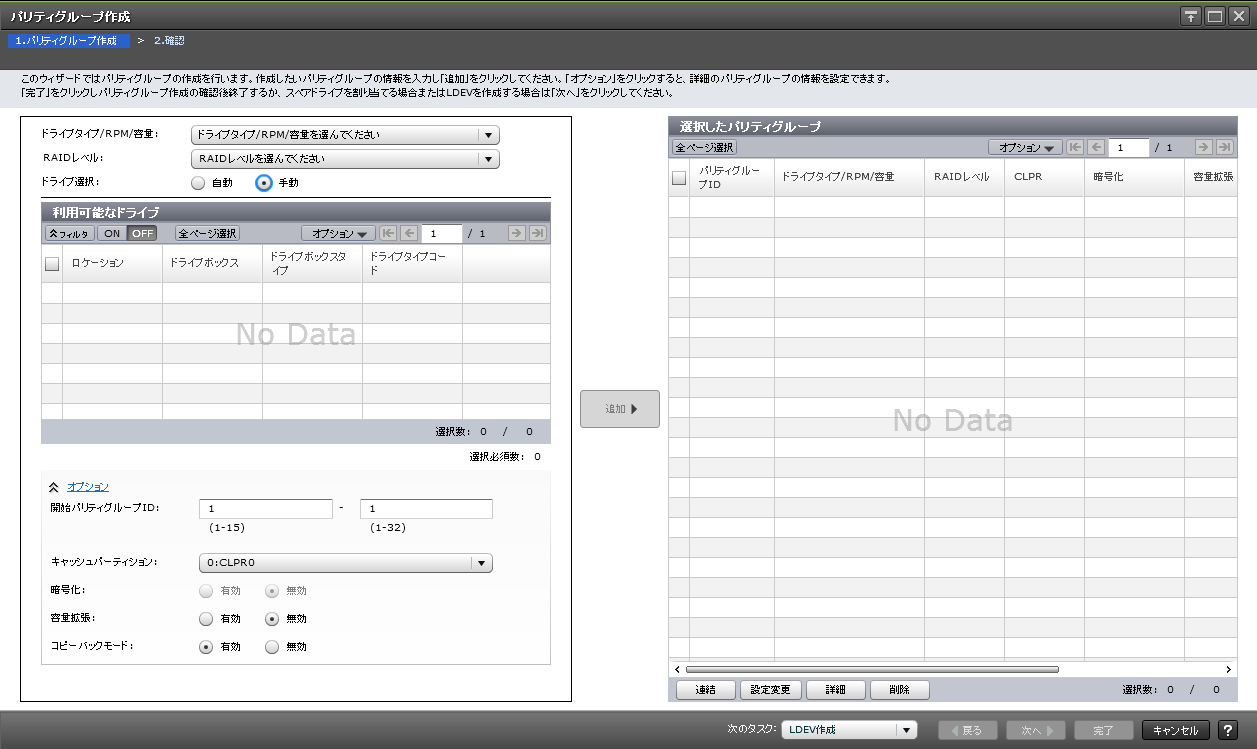

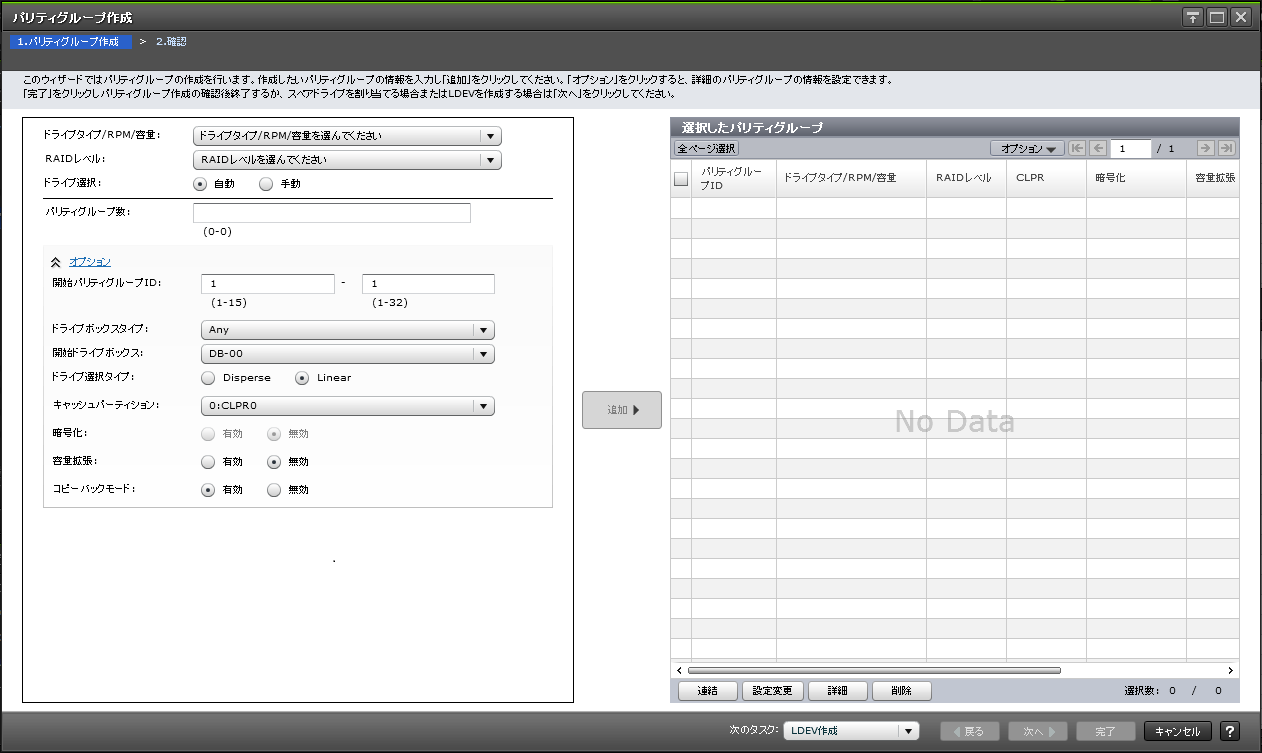

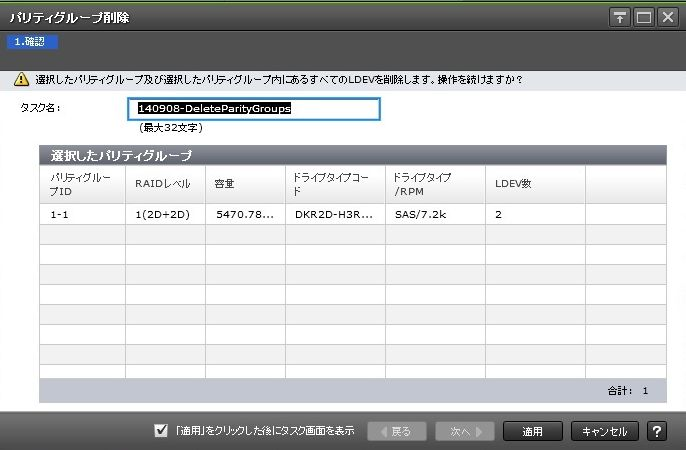

［選択されたパリティグループ］テーブル

• サマリ

• ［LDEV］タブ

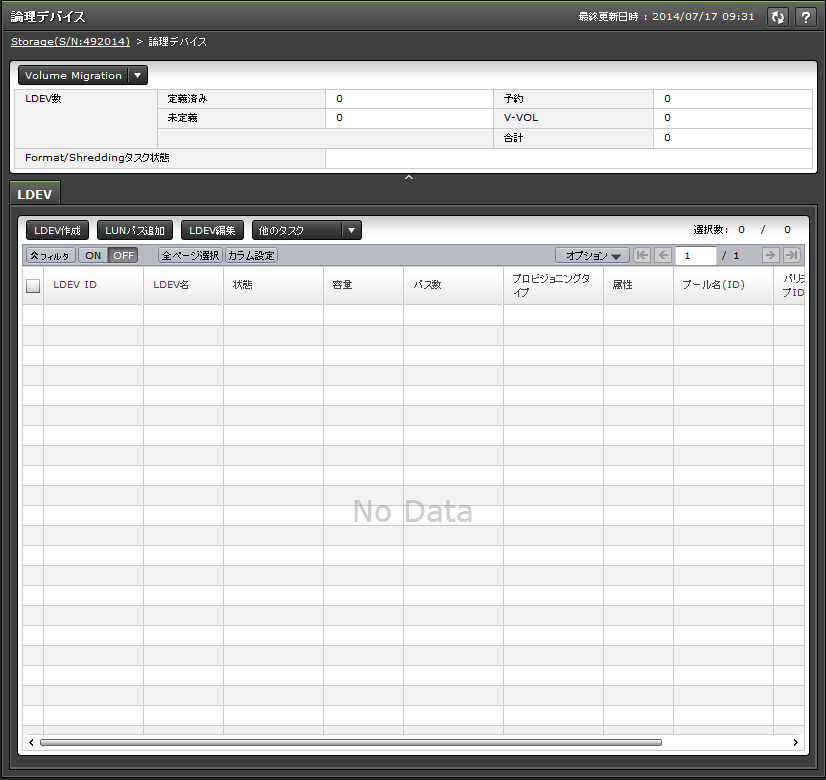

サマリ

各ユーザに割り当てられているLDEV数が表示されます。

• ボタン

  項目	説明
  移動プラン参照※	Volume Migrationの移動プランが表示されます。詳細については、Volume Migrationユーザガイドを参照してください。
  操作履歴参照※	Volume Migrationの操作履歴が表示されます。詳細については、Volume Migrationユーザガイドを参照してください。

  注※

  ［Volume Migration］をクリックすると表示されます。

• テーブル

  項目	説明
  LDEV数	LDEV数に関する情報が表示されます。 ［定義済み］：割り当てられているオープンシステム（仮想ボリュームを除く）のLDEV数が表示されます。 ［未定義］：割り当てられていないオープンシステム（仮想ボリュームを除く）のLDEV数が表示されます。 ［予約］：予約されているオープンシステムのLDEV数が表示されます。 ［V-VOL］：割り当てられているオープンシステムの仮想ボリューム数が表示されます。
  合計	すべてのLDEV数が表示されます。
  Format/Shreddingタスク状態	［Formatting n %］：フォーマットの進行状況が表示されます。 ［Preparing Quick Format n %］：クイックフォーマット準備中の進行状況が表示されます。 ［Shredding n %］：シュレッディングの進行状況が表示されます。 ［Verifying n % (x / y parity groups)］：ベリファイの進行状況が表示されます。nはベリファイの進捗率、xはベリファイが完了したパリティグループ数、yはベリファイ対象の全パリティグループ数です。 空白：フォーマット、シュレッディング、およびベリファイを実行していない場合、表示は空白になります。また、例えばストレージ構成を変更していて、情報が採取できない場合も空白になります。

［LDEV］タブ

各ユーザに割り当てられているLDEV IDだけが表示されます。

• ボタン

  項目	説明

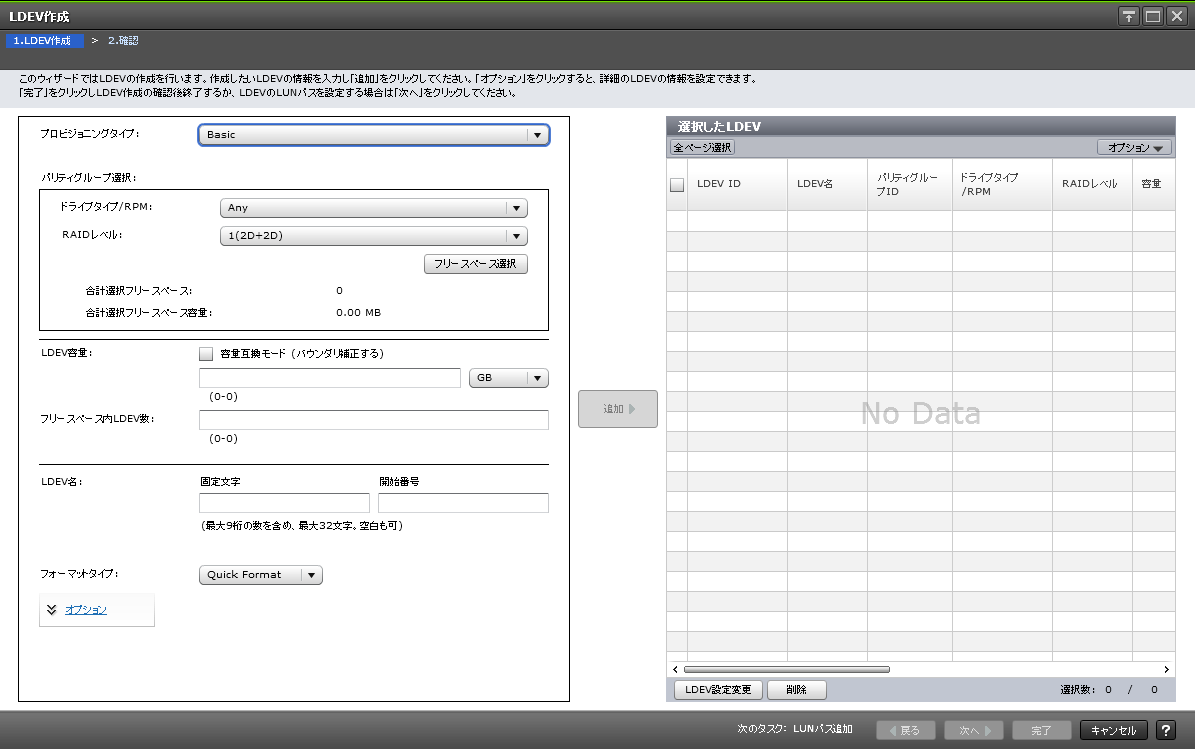

  LDEV作成	［LDEV作成］画面が表示されます。
  LUNパス追加	［LUNパス追加］画面が表示されます。
  LDEV編集	［LDEV編集］画面が表示されます。

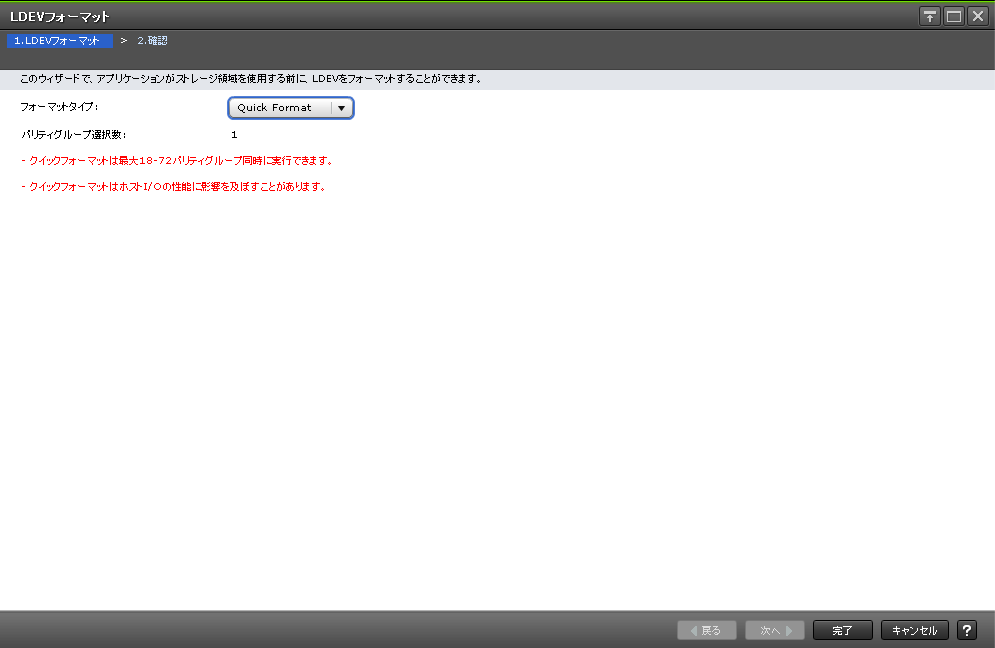

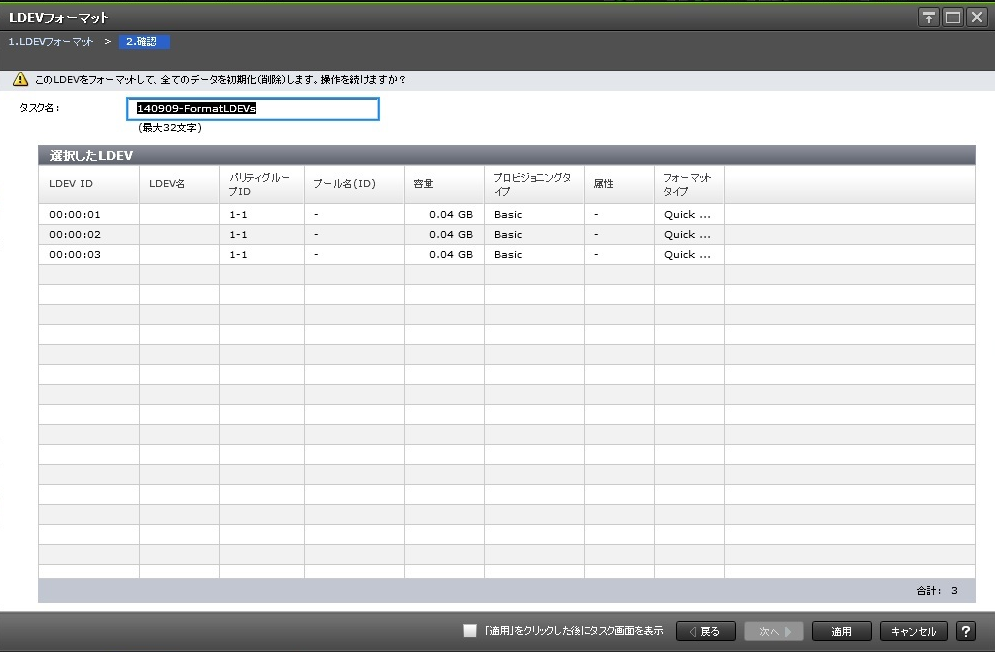

  LDEVフォーマット※	［LDEVフォーマット］画面が表示されます。

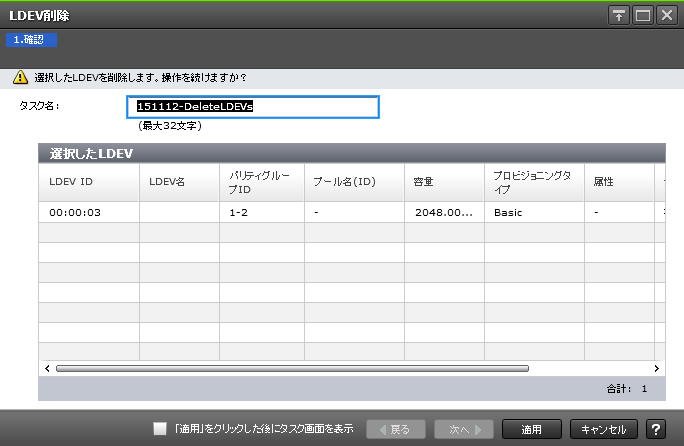

  LDEV削除※	［LDEV削除］が表示されます。
  データ消去※	［LDEV消去］画面が表示されます。詳細については、Volume Shredderユーザガイドを参照してください。
  LUNパス削除※	［LUNパス削除］画面が表示されます。
  コマンドデバイス編集※	［コマンドデバイス編集］画面が表示されます。
  LDEV閉塞※	［LDEV閉塞］画面が表示されます。
  LDEV回復※	［LDEV回復］画面が表示されます。
  MPユニット割り当て※	［MPユニット割り当て］画面が表示されます。
  UUID削除※	［UUID削除］画面が表示されます。
  ゼロデータページ破棄※	［ゼロデータページ破棄］画面が表示されます。
  ゼロデータページ破棄停止※	［ゼロデータページ破棄停止］画面が表示されます。
  仮想ボリューム拡張※	［V-VOL容量拡張］画面が表示されます。

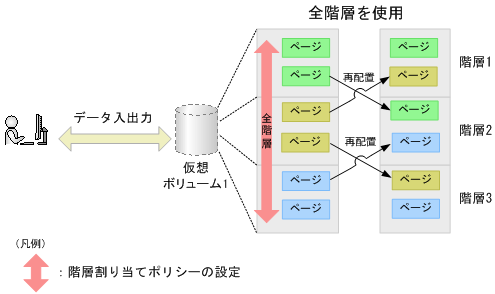

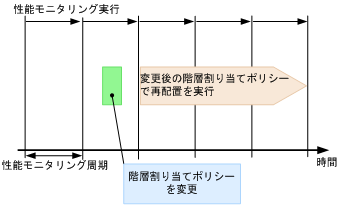

  階層プロパティ参照※	［階層プロパティ参照］画面が表示されます。［階層プロパティ参照］画面はDynamic Tiering機能が有効なプールだけ参照できます。
  ボリューム移動※	［ボリューム移動プラン作成］画面が表示されます。詳細については、Volume Migrationユーザガイドを参照してください。
  LDEVタスク中断※	［フォーマットタスク中断］を選択すると、［フォーマットタスク中断］画面が表示されます。詳細については、「(11)　LDEVのフォーマットを中断する」を参照してください。 ［データ消去タスク中断］を選択すると、［データ消去タスク中断］画面が表示されます。詳細については、Volume Shredderユーザガイドを参照してください。
  ペア強制削除※	TCペア ［ペア強制削除(TCペア)］画面が表示されます。詳細については、TrueCopyユーザガイドを参照してください。 URペア ［ペア強制削除(URペア)］画面が表示されます。詳細については、Universal Replicatorユーザガイドを参照してください。 GADペア ［ペア強制削除(GADペア)］画面が表示されます。詳細については、global-active deviceユーザガイドを参照してください。
  ALU / SLU参照※	［ALU / SLU］画面が表示されます。
  アンバインドSLU※	［アンバインドSLU］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］をクリックすると表示されます。

• テーブル

  項目	説明
  LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
  LDEV名	LDEVの名称が表示されます。
  状態	LDEVの状態が表示されます。 ［Normal］：正常です。 ［Blocked］：閉塞しています。閉塞状態のボリュームには、ホストからアクセスできません。 ［Warning］：ボリュームに問題が発生しています。 ［Formatting］：フォーマット中です。 ［Preparing Quick Format］：クイックフォーマットの準備中です。 ［Quick Formatting］：クイックフォーマットを実行中です。 ［Correction Access］：アクセス属性を修正中です。 ［Copying］：ボリュームのデータをコピーしている状態です。 ［Read Only］：読み取り専用の状態です。Read Only状態のボリュームには、データの書き込みはできません。 ［Shredding］：シュレッディング操作を実行中です。 -：上記以外の状態です。
  PIN状態※1	PIN状態が表示されます。
  仮想VOL管理タスク※1	Dynamic Provisioning、Dynamic Tieringの仮想ボリュームの場合、実行中の仮想ボリューム管理タスクが表示されます。 ［ゼロデータページ破棄中］：ゼロデータページ破棄処理が実行中です。 ［ゼロデータページ破棄待機中］：ゼロデータページ破棄処理が待機中です。 空白：該当のLDEVに対して仮想ボリューム管理タスクは実行されていません。 ［－］：仮想ボリューム管理タスクが実行されないボリュームです。
  容量	LDEVの容量が表示されます。
  容量削減※1	容量削減機能の設定が表示されます。 ［圧縮］：圧縮機能が設定されています。 ［重複排除および圧縮］：重複排除機能および圧縮機能が設定されています。 ［無効］：容量削減機能が無効です。
  容量削減状態※1	容量削減状態が表示されます。 ［Enabling］：容量削減の設定を有効にするために初期化が実行されています。 ［Rehydrating］：容量削減の設定を無効にするための処理が実行されています。 ［Deleting Volume］：ボリュームの削除が実行されています。 ［Enabled］：容量削減の設定が有効です。 ［Disabled］：容量削減の設定が無効です。 ［Failed］：データが保証できない状態です。 ［－］：容量削減が設定できないLDEVです。
  重複排除データ※1	重複排除機能の適用状態が表示されます。 ［有効］：仮想ボリュームに重複排除機能が適用されています。 ［無効］：仮想ボリュームに重複排除機能が適用されていません。 ［－］：仮想ボリューム以外のボリュームの場合、または重複排除データをサポートしていないバージョンのファームウェアの場合に表示されます。 仮想ボリュームの容量削減の設定が［重複排除および圧縮］の場合、使用容量が0でも［有効］と表示されます。また、容量削減設定の無効化中で仮想ボリュームの容量削減の設定が［無効］でも重複排除済みのデータが残っている場合は［有効］と表示されます。
  パス数	LDEVのパス数が表示されます。
  プロビジョニングタイプ	LDEVの種類が表示されます。 ［Basic］：内部ボリュームです。 ［DP］：Dynamic Provisioningの仮想ボリュームです。 ［外部ボリューム］：外部ボリュームです。 ［Snapshot］：Thin Imageのボリュームです。 ［ALU］：ALU属性のLDEVです。
  属性	LDEVの属性が表示されます。 ［コマンドデバイス］：コマンドデバイスです。 ［リモートコマンドデバイス］：リモートコマンドデバイスです。 ［JNL VOL］：ジャーナルボリュームです。 ［プールVOL］：プールボリュームです。括弧内の番号はプールIDです。 ［Quorumディスク］：global-active deviceで使用しているQuorumディスクです。 ［ALU］：ALU属性のLDEVです。 ［SLU］：SLU属性のLDEVです。 ［データダイレクトマップ］：データダイレクトマップ属性のLDEVです。 ［重複排除用システムデータボリューム（フィンガープリント）］：重複排除用システムデータボリューム（フィンガープリント）です。 ［重複排除用システムデータボリューム（データストア）］：重複排除用システムデータボリューム（データストア）です。 ［－］：属性が設定されていないLDEVです。
  アクセス属性※1	LDEVのアクセス属性が表示されます。
  プール名(ID)	プール名（プールID）が表示されます。
  パリティグループID	パリティグループIDが表示されます。
  RAIDレベル	RAIDレベルが表示されます。 ［*］：属しているパリティグループが分散パリティグループです。 ［－］：RAIDレベルが設定されていません。
  MPユニットID※2	MPユニットのIDが表示されます。
  暗号化※1	暗号化の情報が表示されます。 ［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連づけられた仮想ボリュームです。 ［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。 暗号化が有効なボリューム 暗号化が無効なボリューム 外部ボリューム 注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。 ［－］：外部ボリュームです。Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
  拡張領域使用※1	LDEVが拡張領域に割り当てられているかどうかが表示されます。容量拡張設定が有効な場合、LDEVは物理領域に割り当てられたあと、拡張領域に割り当てられます。この項目は、LDEVが割り当てられている領域が、物理領域なのか、または拡張領域なのかが表示されます。 ［該当］：LDEVが使用している領域は、拡張領域です。 ［非該当］：LDEVが使用している領域は、物理領域です。
  ALUAモード※1	ALUAモードの情報が表示されます。 ［有効］：LDEVはALUAで使用できます。 ［無効］：LDEVはALUAで使用できません。
  T10 PI※1	LDEVのT10 PI属性の設定が表示されます。 ［有効］：LDEVのT10 PI属性が有効です。 ［無効］：LDEVのT10 PI属性が無効です。 ［－］：T10 PIがサポートされていないLDEVです。
  外部ストレージシステム※1	外部ストレージシステムに関する情報が表示されます。LDEVがデータダイレクトマップ属性の仮想ボリュームの場合は、マッピング先の外部ストレージシステムに関する情報が表示されます。 ［ベンダ / モデル / シリアル番号］：外部ストレージシステムのベンダ、モデル、およびシリアル番号が表示されます。外部ストレージシステムがマッピングされていない場合は、［－］が表示されます。 ［パスグループ名］：外部ストレージシステムのパスグループ名が表示されます。パスグループ名のリンクをクリックすると［追加済みボリューム］タブが表示されます。外部ストレージシステムがマッピングされていない場合は、［－］が表示されます。
  データダイレクトマップ※1	データダイレクトマップ属性に関する情報が表示されます。 ［LDEV ID］：データダイレクトマップ属性のプールにあるプールボリュームのLDEV IDまたはデータダイレクトマップ属性の仮想ボリュームのLDEV IDが表示されます。LDEV IDのリンクをクリックすると［LDEVプロパティ］画面が表示されます。データダイレクトマップ属性が無効の場合、［－］が表示されます。データダイレクトマップ属性のプールにデータダイレクトマップ属性の仮想ボリュームが設定されていない場合、空白が表示されます。 ［パリティグループID］：データダイレクトマップ属性のプールにあるプールボリュームのパリティグループIDが表示されます。データダイレクトマップ属性が無効の場合、［－］が表示されます。
  リソースグループ名(ID)※1	LDEVのリソースグループの名称とIDが表示されます。IDは括弧内に表示されます。
  仮想ストレージマシン※1	仮想ストレージマシンに関する情報が表示されます。 ［モデル/シリアル番号］※1：LDEVの、仮想ストレージマシンのモデルとシリアル番号が表示されます。 ［LDEV ID］※1：LDEVの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合、空白が表示されます。 ［デバイス名］※1：LDEVの仮想デバイス名が表示されます。仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。 ［SSID］※1：LDEVの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。 ［属性］※1：LDEVの仮想属性が表示されます。仮想属性が設定されていない場合は、空白が表示されます。

  注※1

  この項目は、初期状態では表示されません。項目を表示する場合は、［カラム設定］画面で設定を変更してください。［カラム設定］画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。

  注※2

  MPユニットが障害によって閉塞した場合、障害が発生したMPユニットを使用するLDEVで実行される処理は、もう一方の正常なMPユニットに引き継がれます。

［追加したLUN］テーブル

• テーブル

  項目	説明
  LDEV ID	LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
  LDEV名	LDEV名が表示されます。
  パリティグループID	パリティグループIDが表示されます。
  プール名(ID)	プール名とプールIDが表示されます。 プールボリュームとして使用されていない場合は［－］が表示されます。
  容量	LDEVのサイズが表示されます。
  プロビジョニングタイプ	LDEVの種別が表示されます。 ［Basic］：内部ボリュームです。 ［外部ボリューム］：外部ボリュームです。 ［DP］：Dynamic Provisioningの仮想ボリュームです。 ［Snapshot］：Thin Imageのボリュームです。
  属性	LDEVの属性が表示されます。 ［コマンドデバイス］：コマンドデバイスです。 ［リモートコマンドデバイス］：リモートコマンドデバイスです。 ［データダイレクトマップ］：データダイレクトマップ属性のLDEVです。 ［－］：属性が設定されていないLDEVです。
  T10 PI	LDEVのT10 PI属性の設定が表示されます。 ［有効］：LDEVにはT10 PI属性が設定されています。 ［無効］：LDEVにはT10 PI属性が設定されていません。 ［－］：T10 PIがサポートされていないLDEVです。
  LUN ID (選択されたホストグループの個数またはiSCSIターゲットの個数パス)	設定されたLUN IDが表示されます。
  ポート名/ホストグループ名またはiSCSIターゲット名	設定されたポート名とホストグループ名またはiSCSIターゲット名が表示されます。この項目は設定されたホストグループの個数またはiSCSIターゲットの個数だけ表示されます。

• ボタン

  項目	説明
  LDEV設定変更	LDEV名の設定を変更したい場合は、対象のLDEVを選択したあとに［LDEV設定変更］をクリックします。
  LUN ID変更	LUN IDの設定を変更したい場合は、ポート名/ホストグループ名またはiSCSIターゲット名のテーブルカラムのチェックを付け、対象のLDEVを選択したあとに［LUN ID変更］をクリックします。

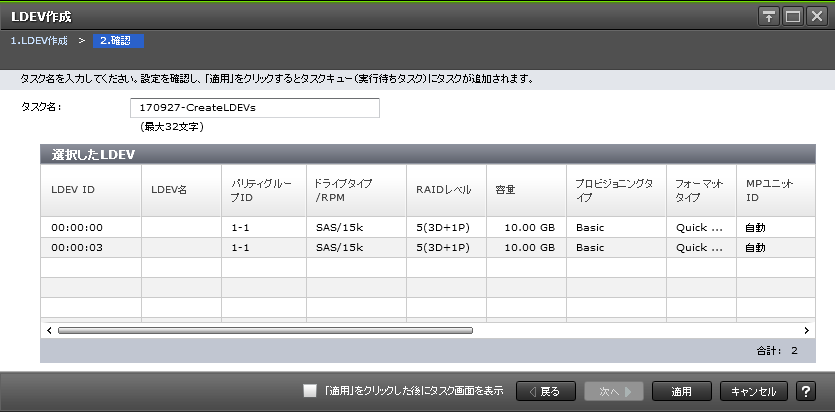

［選択したLDEV］テーブル

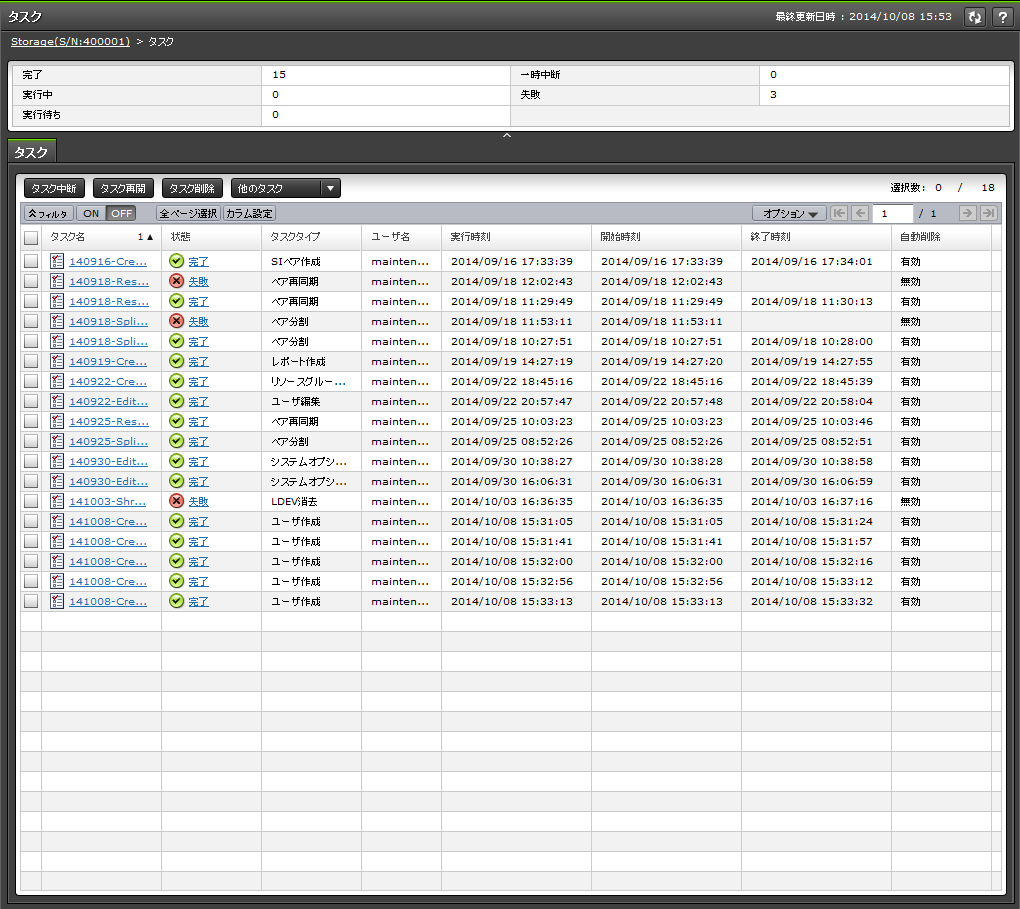

ストレージシステムに対するタスクの一覧が表示されます。

表示される最大のタスク件数は、完了/失敗が256件、実行中/実行待ち/一時中断が128件、合わせて384件です。

• サマリ

• ［タスク］タブ

サマリ

［タスク］タブ

• ボタン

  項目	説明
  タスク中断	選択したタスクを一時中断し、順番がきても実行されないようにします。実行待ちのタスクだけ一時中断できます。
  タスク再開	選択したタスクを実行待ちの状態に戻します。
  タスク削除	選択したタスクを画面から削除します。 実行待ちのタスクを削除すると、タスクはキャンセルされます。 エラーが発生したタスクや中断したタスクを画面から削除できます。 自動削除を有効にした場合、画面の表示最大件数に達しているときに、新たなタスクを実行すると、古いタスクから順に自動的に削除されます。 実行中のタスクは削除できません。
  タスク自動削除無効※	選択したタスクが完了したあと、自動的に削除されないように設定します。
  タスク自動削除有効※	選択したタスクが完了し画面の表示最大件数に達すると、古い順に自動的に削除されるように設定します。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］をクリックすると表示されます。

• テーブル

  項目	説明
  タスク名	タスク実行時にユーザが入力したタスク名。タスクを実行したユーザがクリックすると、そのタスクの詳細が表示されます。
  状態	タスクの状態。タスクを実行したユーザがクリックすると、タスクの状態やエラーの詳細が表示されます。 ［完了］または［完了（開始指示）］：タスクが正常終了したことを示します。 ［実行中］：タスクが実行中であることを示します。 ［実行待ち］：タスクが実行待ちであることを示します。 ［一時中断］：タスクが一時中断していることを示します。 ［失敗］：タスクが異常終了したことを示します。
  タスクタイプ	タスクの一般的な名称が表示されます。
  ユーザ名	タスクを実行したユーザ名が表示されます。
  実行時刻	タスクが受け付けられた日時（24時間表記）が表示されます。
  開始時刻	タスクの実行が開始された日時（24時間表記）が表示されます。 空白は、タスクが開始されていないことを示します。
  終了時刻	タスクが終了した日時（24時間表記）が表示されます。 空白は、タスクが終了していないことを示します。
  自動削除	［有効］：タスクが完了し画面の表示件数に達すると、自動的に削除されるタスクであることを示します。 ［無効］：ユーザが削除するまで、タスクが画面に表示されます。 状態が失敗のタスクは、自動削除が無効になります。
