3.1.3　Storage Navigatorの構成要素

管理クライアントは、LAN環境を経由してSVPおよびストレージシステムに接続します。

Storage Navigatorを使用するためのシステムの要件は次のとおりです。

• SVP

  ストレージシステム管理ソフトウェアのStorage Navigatorがインストールされているコンピュータです。LAN環境とSVP、およびSVPとストレージシステムはLANで接続されます。

  Storage Navigatorは、次の機能が実行できます。

  • ストレージシステム内にLDEVを作成し、ホストが使用できるよう準備する。

  • ボリューム間のコピーを実行する（ローカルコピー、リモートコピー）。

  • ストレージシステムの構成情報を参照する。

  • ストレージシステムの性能をモニタリング・チューニングする。

  • ストレージシステムに対して実行された操作やコマンドのログを取得する。

  • 仮想ストレージシステムの情報を参照する

• ストレージシステムストレージシステム

  Maintenance Utilityがインストールされています。Maintenance Utilityは、障害の監視、部品の交換、ファームウェアのアップグレードなどができます。Maintenance Utilityは、Storage NavigatorまたはHitachi Command Suiteから起動できます。

• 管理クライアント（クライアントPC）

  最大32台の管理クライアント（Storage Navigator）から1台のSVPに接続できます。

• LANケーブルおよび接続

  • 転送速度が1Gbpsの場合は、カテゴリ5eまたはカテゴリ6aのLANケーブル

  • LANのケーブルの全長は、100メートルを超えることはできません。

• プログラムプロダクトのライセンスキー

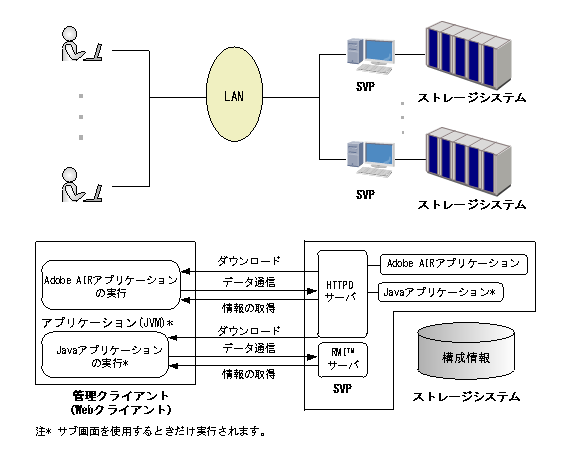

次の図に管理クライアントとSVPの構成の一例を示します。
