2.1.1　構成概要

ストレージ装置の管理ポート2ポートをLANに接続して利用します。管理PCをそのLANに接続してください。

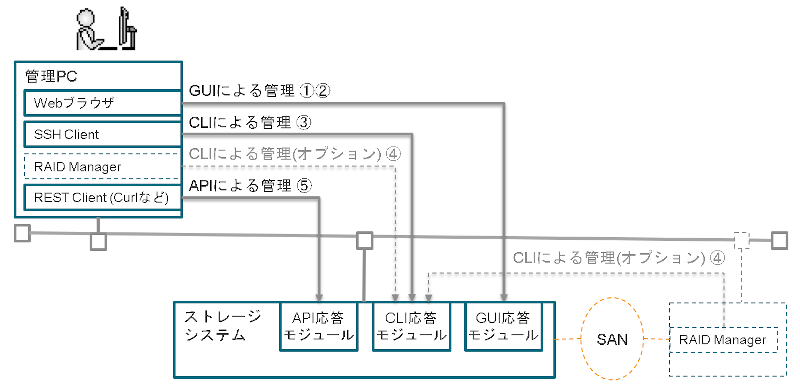

図2‒1　Hitachi Storage Advisor Embedded利用の構成

表2‒1　Hitachi Storage Advisor Embedded利用の場合の管理インターフェース

No	管理インターフェース	インストール先	管理ツール	主な用途
1	GUI	ストレージシステムに組み込み済	maintenance utility	ストレージシステムのハードウェアの基本設定 管理ユーザの初期登録など
2			Hitachi Storage Advisor Embedded	構成設定操作
3	CLI		内蔵CLI※1	構成設定操作
4		外部サーバ※2	RAID Manager	構成設定操作 レプリケーション操作
5	API	ストレージシステムに組み込み済	REST API	構成設定操作 レプリケーション操作※3

注※1

内蔵CLIはRAID Managerのサブセットです。raidcomで始まるコマンドが使用できます。

制限情報については、RAID Managerユーザガイドを参照してください。

注※2

ストレージシステムの管理ポートが接続されているLANの同一セグメントに接続されているプラットフォームである必要があります。プラットフォーム条件は、RAID Managerインストール・設定ガイドを参照してください。

注※3

REST APIによるレプリケーション操作の詳細は、REST APIリファレンスガイドおよびHitachi Storage Advisor Embedded ガイドを参照してください。
