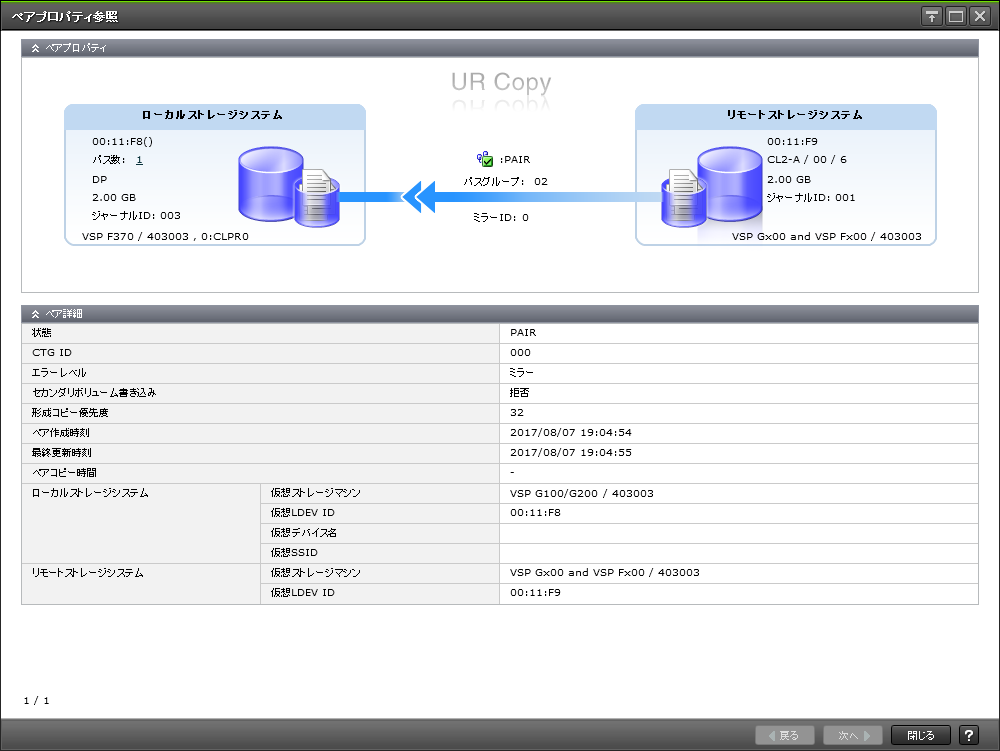

2.17.14　［ペアプロパティ参照］画面

ローカルストレージシステム

ローカルストレージシステムに関する情報が表示されます。

• ［LDEV ID（LDEV名）］：ローカルストレージシステムのボリュームのLDEV IDとLDEV名が表示されます。

  LDEV名が長く「…」で省略されている場合は、LDEV名にカーソルを当てるとLDEV名がツールチップで表示されます。

• ［パス数］：LUNパス数が表示されます。

  リンクをクリックすると、パスリストが表示されます。

• ［プロビジョニングタイプ,暗号化,T10 PI］：ローカルストレージシステムのボリュームのプロビジョニングタイプ、暗号化の状態、およびT10 PI属性が表示されます。

  暗号化の状態は、暗号化が［有効］または［混在］の場合だけ表示されます。T10 PI属性の情報は、T10 PI属性が有効の場合だけ表示されます。「…」で省略されている場合は、「…」にカーソルを当てると省略された内容がツールチップで表示されます。

• ［属性,容量］：ローカルストレージシステムのボリュームの属性および容量が表示されます。属性がない場合は、容量だけ表示されます。

• ［ジャーナルID（暗号化）］：ジャーナルIDおよび暗号化の状態が表示されます。暗号化の状態は、暗号化が［有効］または［混在］の場合だけ表示されます。「…」で省略されている場合は、「…」にカーソルを当てるとジャーナルID（暗号化）がツールチップで表示されます。

• ［モデル/シリアル番号,CLPR ID:CLPR名］：ローカルストレージシステムのモデル、シリアル番号、CLPR IDおよびCLPR名が表示されます。

状態

ペア状態が表示されます。

パスグループ

ペアのパスグループIDが表示されます。

プライマリボリュームがローカルストレージにある場合、パスグループIDをクリックするとリモートパスのリストが表示されます。

ミラーID

ミラーIDが表示されます。

リモートストレージシステム

リモートストレージシステムに関する情報が表示されます。

• ［LDEV ID］：リモートストレージシステムのボリュームのLDEV ID

• ［ポート名/ホストグループIDまたはiSCSI ターゲットID/LUN ID］：リモートストレージシステムのボリュームのポート名、ホストグループIDまたはiSCSIターゲットID、LUN ID

  ペア作成時にLDEV IDを特定するためだけの情報であり、接続先でパス設定を変更してもこの情報は更新されません。

• ［容量］：リモートストレージシステムのボリュームの容量が表示されます。

• ［ジャーナルID］：リモートストレージシステムのボリュームのジャーナルID

• ［モデル/シリアル番号］：リモートストレージシステムのモデルとシリアル番号

状態

ペア状態が表示されます。

CTG ID

コンシステンシーグループIDが表示されます。

エラーレベル

障害発生時のペア分割の範囲が表示されます。

セカンダリボリューム書き込み

セカンダリボリュームに書き込みできるかどうかが表示されます。

• ［許可］：セカンダリボリュームに書き込みできる

• ［拒否］：セカンダリボリュームに書き込みできない。

ペアが分割されている場合にだけ「許可」になります。なお、該当ボリュームがセカンダリボリュームで、かつ書き込み操作ができる場合、ホストから書き込み操作を受け付けたかどうかも表示されます。その場合、すでにホストから書き込み操作を受け付けたときは「許可(受領済み)」、まだ受け付けていないときは「許可(未受領)」と表示されます。

3つのUniversal Replicatorサイトによる3DCマルチターゲット構成および3DCカスケード構成の場合、セカンダリボリュームに設定されているミラーのうち、一方のミラーがデルタリシンク用のときは、［許可］が設定されていてもセカンダリボリュームに書き込めません。

形成コピー優先度

形成コピーの優先順位（スケジューリング順位）が1～256の10進数で表示されます。

ペア作成時刻

ペア作成時刻が表示されます。

最終更新時刻

最終更新時刻が表示されます。

ペアコピー時間

ペアコピー時間が表示されます。

ローカルストレージシステム

LDEVが属する仮想ストレージマシンに関する情報が表示されます。

• ［仮想ストレージマシン］：ボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ［仮想LDEV ID］：ボリュームの仮想LDEV IDが表示されます。仮想LDEV IDが未割り当ての場合、空白が表示されます。

• ［仮想デバイス名］：ボリュームの仮想デバイス名が表示されます。

  仮想デバイス名は、仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を組み合わせた形式で表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数、および仮想CVS属性のうち、設定済みの項目だけが表示されます。仮想エミュレーションタイプ、仮想LUSEボリューム数および仮想CVS属性を設定していない場合は、空白が表示されます。仮想CVS属性を設定している場合は、［CVS］が末尾に追加されます。

• ［仮想SSID］：ボリュームの仮想SSIDが表示されます。仮想SSIDが設定されていない場合は、空白が表示されます。

リモートストレージシステム

LDEVが属する仮想ストレージマシンに関する情報が表示されます。

• ［仮想ストレージマシン］：ボリュームの、仮想ストレージマシンのモデルとシリアル番号が表示されます。

• ［仮想LDEV ID］：ボリュームの仮想LDEV IDが表示されます。

ページ数（現在/選択数）

「現在のペア情報/選択したペアの数」が表示されます。
