2.17.13　ペア作成ウィザード

〈この項の構成〉

(1)　［TCペア作成］画面または［URペア作成］画面
(2)　［設定変更］画面
(3)　［設定確認］画面

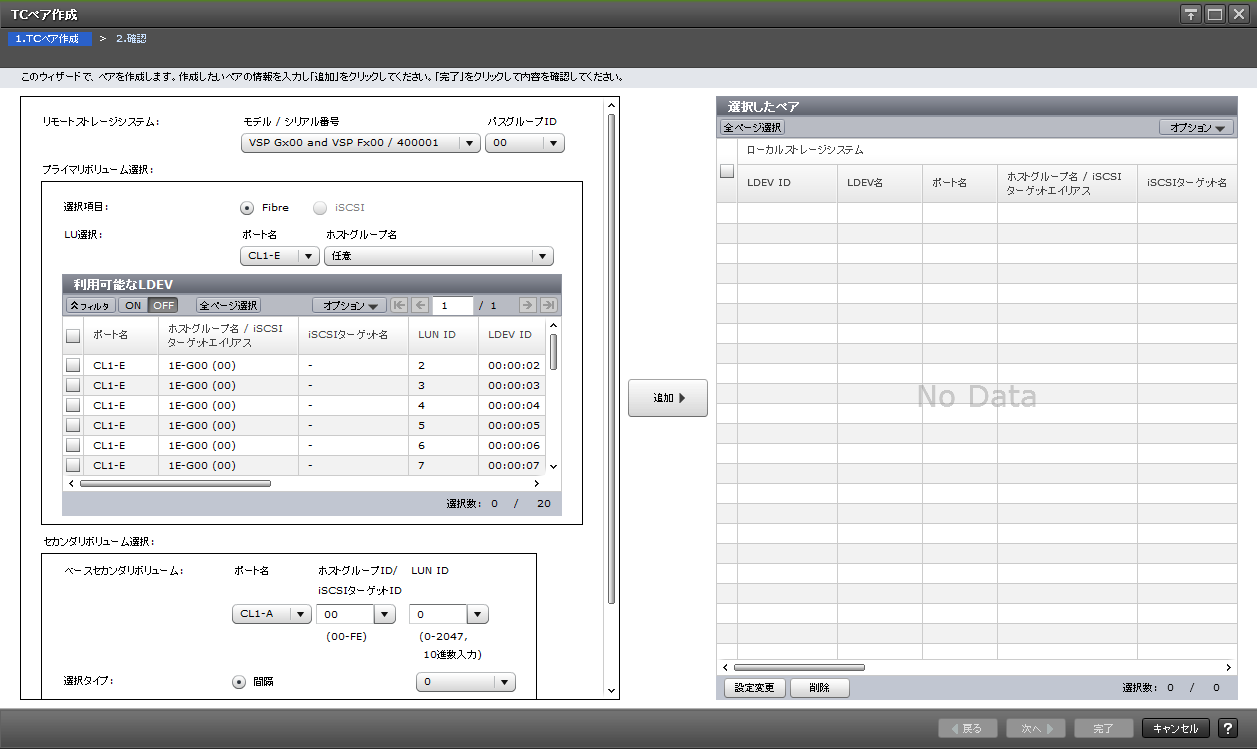

(1)　［TCペア作成］画面または［URペア作成］画面

項目	説明
リモートストレージシステム	リモートストレージシステムを選択します。［モデル/シリアル番号］：モデルとシリアル番号を選択します。［パスグループID］：パスグループのIDを選択します。

項目

説明

リモートストレージシステム

リモートストレージシステムを選択します。

［モデル/シリアル番号］：モデルとシリアル番号を選択します。
［パスグループID］：パスグループのIDを選択します。

［プライマリボリューム選択］

項目	説明
URペアのボリュームを使用	Universal Replicatorペアで使用中のボリュームを使用するか選択します。［該当］：Universal Replicatorペアで使用中のボリュームを使用してペアを作成します。［非該当］：Universal Replicatorペアで使用中のボリュームを使用しないでペアを作成します。 Universal Replicatorペアの場合だけ表示されます。
選択項目	ローカルストレージシステムのポートを選択します。［Fibre］：FibreポートのLUを指定する場合に選択します。［iSCSI］：iSCSIポートのLUを指定する場合に選択します。 FibreポートまたはiSCSI ポートのLUのどちらかだけある場合、自動でポートが選択されます。
LU選択	ローカルストレージシステムのLUを選択します。［ポート名］：ポート名を選択します。［ホストグループ名］：ホストグループ名を選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。［ポート名］でFibreポートを選択したときに表示されます。［iSCSIターゲットエイリアス］：iSCSIターゲットエイリアスを選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。［ポート名］でiSCSIポートを選択したときに表示されます。

項目

説明

URペアのボリュームを使用

Universal Replicatorペアで使用中のボリュームを使用するか選択します。

［該当］：Universal Replicatorペアで使用中のボリュームを使用してペアを作成します。
［非該当］：Universal Replicatorペアで使用中のボリュームを使用しないでペアを作成します。

Universal Replicatorペアの場合だけ表示されます。

選択項目

ローカルストレージシステムのポートを選択します。

［Fibre］：FibreポートのLUを指定する場合に選択します。
［iSCSI］：iSCSIポートのLUを指定する場合に選択します。

FibreポートまたはiSCSI ポートのLUのどちらかだけある場合、自動でポートが選択されます。

LU選択

ローカルストレージシステムのLUを選択します。

［ポート名］：ポート名を選択します。
［ホストグループ名］：ホストグループ名を選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。

［ポート名］でFibreポートを選択したときに表示されます。
［iSCSIターゲットエイリアス］：iSCSIターゲットエイリアスを選択します。［任意］を選択すると、［利用可能なLDEV］テーブルには指定ポート内のすべてのLUNが表示されます。

［ポート名］でiSCSIポートを選択したときに表示されます。

［利用可能なLDEV］テーブル

TrueCopyペアの場合だけ表示されます。

項目	説明
ポート名	ポート名が表示されます。
ホストグループ名/iSCSIターゲットエイリアス	ホストグループ名またはiSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名	iSCSIターゲット名が表示されます。
LUN ID	LUN IDが表示されます。
LDEV ID	LDEV IDが表示されます。
LDEV名	LDEV名が表示されます。
プロビジョニングタイプ	プロビジョニングタイプが表示されます。
属性	ボリュームの属性が表示されます。［ALU］：ALU属性が設定されています。［SLU］：SLU属性が設定されています。［データダイレクトマップ］：データダイレクトマップ属性が設定されています。［－］：属性は設定されていません。 TrueCopyペアの場合だけ表示されます。
容量	ボリュームの容量が表示されます。
CLPR	CLPR IDが表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
容量削減	容量削減機能の情報が表示されます。［圧縮］：圧縮機能を使用します。［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。［無効］：容量削減機能を使用しません。
T10 PI	ボリュームのT10 PI属性の情報が表示されます。［有効］：ボリュームのT10 PI属性が有効になっています。［無効］：ボリュームのT10 PI属性が無効になっています。

［利用可能なプライマリボリューム］テーブル

Universal Replicatorペアの場合だけ表示されます。

項目	説明
ポート名	ポート名が表示されます。
ホストグループ名/iSCSIターゲットエイリアス	ホストグループ名またはiSCSIターゲットエイリアスが表示されます。
iSCSIターゲット名	iSCSIターゲット名が表示されます。
LUN ID	LUN IDが表示されます。
LDEV ID	LDEV IDが表示されます。
LDEV名	LDEV名が表示されます。
ペア位置	ボリュームが、ペアのプライマリボリュームかセカンダリボリュームであるかが表示されます。ペアを組んでいないボリュームの場合、空白が表示されます。
ジャーナルID	ジャーナルIDが表示されます。ペアを組んでいないボリュームの場合、空白が表示されます。
ミラーID	ミラーIDが表示されます。ペアを組んでいないボリュームの場合、空白が表示されます。
プロビジョニングタイプ	プロビジョニングタイプが表示されます。
属性	ボリュームの属性が表示されます。［ALU］：ALU属性が設定されています。［SLU］：SLU属性が設定されています。［データダイレクトマップ］：データダイレクトマップ属性が設定されています。［－］：属性は設定されていません。
容量	ボリュームの容量が表示されます。
CLPR	CLPR IDが表示されます。
暗号化	暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。暗号化が有効なボリューム暗号化が無効なボリューム外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームまたはマイグレーションボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。
容量削減	容量削減機能の情報が表示されます。［圧縮］：圧縮機能を使用します。［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。［無効］：容量削減機能を使用しません。
ペアボリューム	ペアボリュームの情報が表示されます。ペアで使用していないボリュームの場合、空白が表示されます。［モデル/シリアル番号］：モデルとシリアル番号が表示されます。［LDEV ID］：LDEV IDが表示されます。［ポート名］：ボリュームのポート名が表示されます。［ホストグループID/iSCSIターゲットID］：ボリュームのホストグループIDまたはiSCSIターゲットIDが表示されます。［LUN ID］：ボリュームのLUN IDが表示されます。

［セカンダリボリューム選択］

項目	説明
ベースセカンダリボリューム	ベースセカンダリボリュームに関する情報を指定します。［ポート名］：ポート名を選択します。［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDを選択します。［LUN ID］：LUN IDを選択します。
選択タイプ	選択タイプを選択します。デフォルトは［間隔］です。［間隔］：セカンダリボリュームを割り当てる間隔を選択します。［プライマリボリューム相対］：隣接しているプライマリボリューム2つのLUNの差を計算し、その結果を基にセカンダリボリュームのLUNを決めます。例えば、3つのプライマリボリュームのLUNがそれぞれ01、05、06だとします。この場合、［ベースセカンダリボリューム］の［LUN］に02を指定すると、3つのセカンダリボリュームのLUNは、それぞれ02、06、07になります。

項目

説明

ベースセカンダリボリューム

ベースセカンダリボリュームに関する情報を指定します。

［ポート名］：ポート名を選択します。
［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDを選択します。
［LUN ID］：LUN IDを選択します。

選択タイプ

選択タイプを選択します。デフォルトは［間隔］です。

［間隔］：セカンダリボリュームを割り当てる間隔を選択します。
［プライマリボリューム相対］：隣接しているプライマリボリューム2つのLUNの差を計算し、その結果を基にセカンダリボリュームのLUNを決めます。例えば、3つのプライマリボリュームのLUNがそれぞれ01、05、06だとします。この場合、［ベースセカンダリボリューム］の［LUN］に02を指定すると、3つのセカンダリボリュームのLUNは、それぞれ02、06、07になります。

［ミラー選択］

Universal Replicatorペアの場合だけ表示されます。

項目	説明
マスタジャーナル	プライマリボリューム割り当てるマスタジャーナルを選択します。登録済み（リストアジャーナルを除く）のジャーナルIDが表示されます。
ミラーID	ボリュームペアに割り当てるミラーIDを選択します。
リストアジャーナル	セカンダリボリュームに割り当てるリストアジャーナルを選択します。すべてのジャーナルID(000～0FF)が表示されます。
現在のマスタジャーナルミラー数	マスタジャーナルに登録されているミラーの数が表示されます。
マスタジャーナルミラー合計数	次の数値の合計が表示されます。マスタジャーナルに登録されているミラーの数［URペア作成］画面で追加するミラーの数［選択したペア］テーブルに表示されているボリュームのミラーの数
CTG ID	コンシステンシーグループを選択します。ストレージシステムに登録済みのコンシステンシーグループおよび［選択したペア］テーブルに表示されているコンシステンシーグループにはアスタリスク（*）が付きます。

［オプション］

項目	説明
プライマリボリュームフェンスレベル	フェンスレベルを選択します。デフォルトは［なし］です。［なし］：ペアを分割しても、プライマリボリュームに書き込めます。［セカンダリボリュームデータ］：更新コピーが失敗したときに、プライマリボリュームに書き込めなくなります。［セカンダリボリューム状態］：ローカルストレージシステムがセカンダリボリュームのペアの状態をPSUEに変更できない場合にだけ、プライマリボリュームに書き込めなくなります。 TrueCopyペアの場合だけ表示されます。
形成コピータイプ	ペア作成操作のタイプを選択します。デフォルトは［全てコピー］です。［全てコピー］：ペアを作成し、プライマリボリュームからセカンダリボリュームへデータをコピーします。［なし］：ペアを作成しますが、プライマリボリュームからセカンダリボリュームへデータは一切コピーしません。［なし］を選択する場合は、プライマリボリュームとセカンダリボリュームが等しいことを確認してください。［デルタ］：ペアを作成しても、形成コピーは実行されません。作成したペアは、デルタリシンク用のペアとして、HOLDまたはHOLDING状態になります。 Universal Replicatorペアの場合だけ選択できます。
コピー速度	1回のリモートI/Oでコピーする最大トラック数を入力します。指定できる範囲は1～4です。デフォルトは15です。 1は低速で、ホストI/Oへの影響軽減に使用されます。 2～3は中間的速度です。 4は高速です。ホストI/O性能が低下するおそれがあります。注意：5～15を入力した場合、4として設定されます。 TrueCopyペアまたはGADペアの場合だけ表示されます。
形成コピー優先度	ペア作成操作の優先順位を1～256の10進数で入力します。デフォルトは32です。 GADペアの場合は、表示されません。
エラーレベル	障害発生時のペア分割の範囲を選択します。デフォルトは［ミラー］です。［ミラー］：このペアに障害が発生すると、このペアと同じミラー内のペアがすべて分割されます。［LU］：このペアに障害が発生すると、このペアだけが分割されます。 Universal Replicatorペアの場合だけ表示されます。

［追加］ボタン

左のエリアで指定したペアを、［選択したペア］テーブルに追加します。

［選択したペア］テーブル

テーブル

項目	説明
ローカルストレージシステム	ローカルストレージシステムのボリュームに関する情報が表示されます。［LDEV ID］：LDEV IDが表示されます。［LDEV名］：LDEV名が表示されます。［ポート名］：ボリュームのポート名が表示されます。［ホストグループ名/iSCSIターゲットエイリアス］：ボリュームのホストグループ名またはiSCSIターゲットエイリアスが表示されます。［iSCSIターゲット名］：ボリュームのiSCSIターゲット名が表示されます。［LUN ID］：ボリュームのLUN IDが表示されます。［ペア位置］：ボリュームが、ペアのプライマリボリュームかセカンダリボリュームであるかが表示されます。 Universal Replicatorペアの場合だけ表示されます。［属性］：ボリュームの属性が表示されます。［ALU］：ALU属性が設定されています。［SLU］：SLU属性が設定されています。［データダイレクトマップ］：データダイレクトマップ属性が設定されています。［－］：属性は設定されていません。［ジャーナルID］：ボリュームのジャーナルIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。［ミラーID］：ボリュームのミラーIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。［容量］：ボリュームの容量が表示されます。［CLPR］：ボリュームのCLPR IDが表示されます。［暗号化］：暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。・暗号化が有効なボリューム・暗号化が無効なボリューム・外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。［ジャーナル暗号化］：ジャーナルの暗号化状態が表示されます。［有効］：暗号化ボリュームで作成されたジャーナルです。［無効］：非暗号化ボリュームで作成されたジャーナルです。［混在］：ジャーナルボリュームの属するプールに次のどれか2つ以上が含まれている場合に表示されます。・暗号化が有効なボリューム・暗号化が無効なボリューム・外部ボリューム注意：混在している状態のジャーナルではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のジャーナルを使用してください。［－］：ジャーナルボリュームが属するプールが外部ボリュームまたは閉塞しているプールです。 Universal Replicatorペアの場合だけ表示されます。［容量削減］：容量削減機能の情報が表示されます。［圧縮］：圧縮機能を使用します。［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。［無効］：容量削減機能を使用しません。［T10 PI］：ボリュームのT10 PI属性の情報が表示されます。［有効］：ボリュームのT10 PI属性が有効になっています。［無効］：ボリュームのT10 PI属性が無効になっています。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：モデルとシリアル番号が表示されます。［ポート名］：ポート名が表示されます。［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDが表示されます。［LUN ID］：LUN IDが表示されます。［ジャーナルID］：ボリュームのジャーナルIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。
パスグループID	パスグループIDが表示されます。
フェンスレベル	フェンスレベルが表示されます。 TrueCopyペアの場合だけ表示されます。
CTG ID	コンシステンシーグループIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。
形成コピータイプ	ペア作成操作のタイプが表示されます。
コピー速度	1回のリモートI/Oでコピーする最大トラック数が表示されます。 TrueCopyペアの場合だけ表示されます。
形成コピー優先度	ペア作成操作の優先順位が1～256の10進数で表示されます。
エラーレベル	障害発生時のペア分割の範囲が表示されます。 Universal Replicatorペアの場合だけ表示されます。

ボタン

項目	説明
設定変更	［設定変更］画面が表示されます。
削除	指定したペアを［選択したペア］テーブルから削除します。

ページの先頭へ

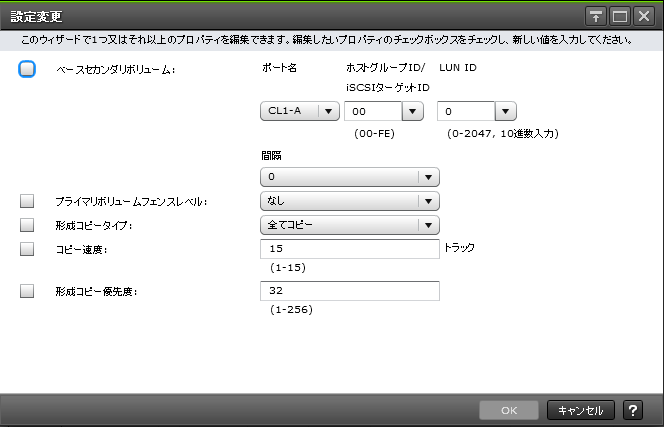

(2)　［設定変更］画面

情報設定エリア

項目	説明
ベースセカンダリボリューム	ベースセカンダリボリュームの設定を変更するときにチェックボックスを選択します。［ポート名］：ポート名を選択します。［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDを選択します。［LUN ID］：LUN IDを選択します。［間隔］：間隔を選択します。
プライマリボリュームフェンスレベル	フェンスレベルを選択します。［なし］：ペアを分割しても、プライマリボリュームに書き込めます。［セカンダリボリュームデータ］：更新コピーが失敗したときに、プライマリボリュームに書き込めなくなります。［セカンダリボリューム状態］：ローカルストレージシステムがセカンダリボリュームのペアの状態をPSUEに変更できない場合にだけ、プライマリボリュームに書き込めなくなります。 TrueCopyペアの場合だけ表示されます。
形成コピータイプ	ペア作成操作のタイプを選択します。［全てコピー］：ペアを作成し、プライマリボリュームからセカンダリボリュームへデータをコピーします。［なし］：ペアを作成しますが、プライマリボリュームからセカンダリボリュームへデータは一切コピーしません。［なし］を選択する場合は、プライマリボリュームとセカンダリボリュームが等しいことを確認してください。［デルタ］：ペアを作成しても、形成コピーは実行されません。作成したペアは、デルタリシンク用のペアとして、HOLDまたはHOLDING状態になります。 Universal Replicatorペアの場合だけ選択できます。
コピー速度	1回のリモートI/Oでコピーする最大トラック数を入力します。指定できる範囲は1～4です。デフォルトは15です。 1は低速で、ホストI/Oへの影響軽減に使用されます。 2～3は中間的速度です。 4は高速です。ホストI/O性能が低下するおそれがあります。注意：5～15を入力した場合、4として設定されます。 TrueCopyペアまたはGADペアの場合だけ表示されます。
ALUAモード	ALUAモードを有効にするか選択します。［有効］：LDEVはALUAで使用する。［無効］：LDEVはALUAで使用しない。 GADペアの場合だけ表示されます。
形成コピー優先度	ペア作成操作の優先順位を1～256の10進数で入力します。 GADペアの場合は、表示されません。
エラーレベル	障害発生時のペア分割の範囲を選択します。［LU］：このペアに障害が発生すると、このペアだけが分割されます。［ミラー］：このペアに障害が発生すると、このペアと同じミラー内のペアがすべて分割されます。 Universal Replicatorペアの場合だけ表示されます。

ページの先頭へ

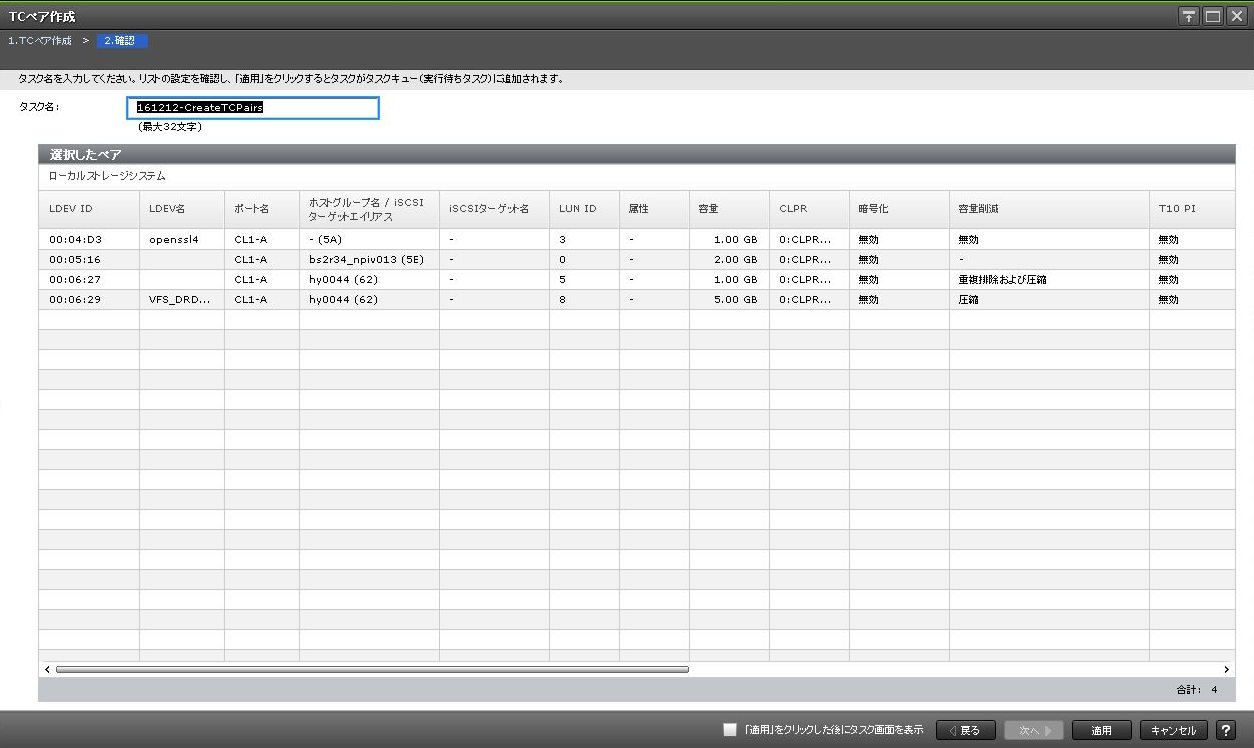

(3)　［設定確認］画面

［選択したペア］テーブル

項目	説明
ローカルストレージシステム	ローカルストレージシステムに関する情報が表示されます。［LDEV ID］：LDEV IDが表示されます。［LDEV名］：LDEV名が表示されます。［ポート名］：ボリュームのポート名が表示されます。［ホストグループ名/iSCSIターゲットエイリアス］：ボリュームのホストグループ名またはiSCSIターゲットエイリアスが表示されます。［iSCSIターゲット名］：ボリュームのiSCSIターゲット名が表示されます。［LUN ID］：ボリュームのLUN IDが表示されます。［ペア位置］：ボリュームが、ペアのプライマリボリュームかセカンダリボリュームであるかが表示されます。 Universal Replicatorペアの場合だけ表示されます。［ジャーナルID］：ボリュームのジャーナルIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。［ミラーID］：ボリュームのミラーIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。［属性］：LDEVの属性が表示されます。［－］：属性が設定されていないLDEVです。［容量］：ボリュームの容量が表示されます。［CLPR］：ボリュームのCLPR IDが表示されます。［暗号化］：暗号化の情報が表示されます。［有効］：LDEVの属するパリティグループの暗号化設定が有効です。または、暗号化設定が有効なプールボリュームのプールに関連付けられた仮想ボリュームです。［無効］：LDEVの属するパリティグループの暗号化設定が無効です。または、暗号化設定が無効なプールボリュームのプールに関連付けられた仮想ボリュームです。［混在］：LDEVの属するプールに次のどれか2つ以上が含まれている場合に表示されます。・暗号化が有効なボリューム・暗号化が無効なボリューム・外部ボリューム注意：混在している状態のLDEVではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のLDEVを使用してください。［－］：外部ボリュームです。 Dynamic Provisioningの仮想ボリュームの場合は、LDEVが属するプールが外部ボリュームまたは閉塞しています。［ジャーナル暗号化］：ジャーナルの暗号化状態が表示されます。［有効］：暗号化ボリュームで作成されたジャーナルです。［無効］：非暗号化ボリュームで作成されたジャーナルです。［混在］：ジャーナルボリュームの属するプールに次のどれか2つ以上が含まれている場合に表示されます。・暗号化が有効なボリューム・暗号化が無効なボリューム・外部ボリューム注意：混在している状態のジャーナルではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のジャーナルを使用してください。［－］：ジャーナルボリュームが属するプールが外部ボリュームまたは閉塞しているプールです。 Universal Replicatorペアの場合だけ表示されます。［容量削減］：容量削減機能の情報が表示されます。［圧縮］：圧縮機能を使用します。［重複排除および圧縮］：重複排除機能および圧縮機能を使用します。［無効］：容量削減機能を使用しません。［T10 PI］：ボリュームのT10 PI属性の情報が表示されます。［有効］：ボリュームのT10 PI属性が有効になっています。［無効］：ボリュームのT10 PI属性が無効になっています。
リモートストレージシステム	リモートストレージシステムに関する情報が表示されます。［モデル/シリアル番号］：モデルとシリアル番号が表示されます。［ポート名］：ポート名が表示されます。［ホストグループID/iSCSIターゲットID］：ホストグループIDまたはiSCSIターゲットIDが表示されます。［LUN ID］：LUN IDが表示されます。［ジャーナルID］：ボリュームのジャーナルIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。
パスグループID	パスグループIDが表示されます。
CTG ID	コンシステンシーグループIDが表示されます。 Universal Replicatorペアの場合だけ表示されます。
フェンスレベル	フェンスレベルが表示されます。 TrueCopyペアの場合だけ表示されます。
形成コピータイプ	ペア作成操作のタイプが表示されます。
コピー速度	1回のリモートI/Oでコピーする最大トラック数が表示されます。 TrueCopyペアの場合だけ表示されます。
形成コピー優先度	ペア作成操作の優先順位が1～256の10進数で表示されます。
エラーレベル	障害発生時のペア分割の範囲が表示されます。 Universal Replicatorペアの場合だけ表示されます。

ページの先頭へ
