2.17.1　［ジャーナル］画面

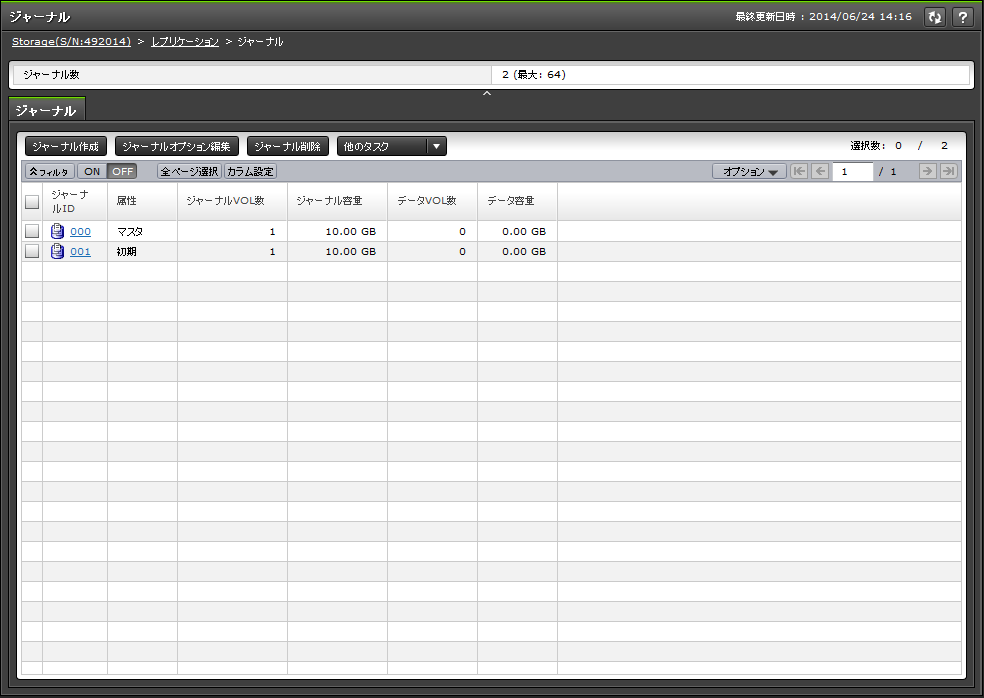

［ストレージシステム］で［レプリケーション］‐［ジャーナル］を選択したときに表示される画面です。次のエリアから構成されています。

• サマリ

• ［ジャーナル］タブ

サマリ

［ジャーナル］タブ

ジャーナルボリュームが登録されたジャーナルが表示されます。

• ボタン

  項目	説明
  ジャーナル作成	［ジャーナル作成］画面が表示されます。
  ジャーナルオプション編集	［ジャーナルオプション編集］画面が表示されます。
  ジャーナル削除	［ジャーナル削除］画面が表示されます。
  MPユニット割り当て※	［MPユニット割り当て］画面が表示されます。
  テーブル情報出力※	テーブル情報を出力させる画面が表示されます。

  注※

  ［他のタスク］をクリックすると表示されます。

• テーブル

  項目	説明
  ジャーナルID	ジャーナルのIDが表示されます。 ジャーナルIDをクリックすると個別のジャーナル画面が表示されます。
  属性	ジャーナルの属性が表示されます。 ［マスタ］：マスタジャーナル ［リストア］：リストアジャーナル ［初期］：ジャーナルボリュームが登録されているが、データボリュームは登録されていないことを示します。
  ジャーナルVOL数	ジャーナルに登録されているジャーナルボリュームの数が表示されます。
  ジャーナル容量	登録されているジャーナルボリュームの容量が表示されます。ジャーナルボリュームが2個登録されている場合は、2個のジャーナルボリュームの総容量からリザーブジャーナルボリュームの容量を差し引いた容量が表示されます。
  データVOL数	ジャーナルに関連するデータボリュームの数が表示されます。 デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの数が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの数は表示されません。
  データ容量	関連するデータボリュームすべての総容量が表示されます。 デルタリシンクを用いる3DCマルチターゲット構成では、デルタリシンク用のミラーではないミラーのジャーナルに登録されているデータボリュームの総容量が表示されます。デルタリシンク用のミラー（状態が［Hold］、［Holding］、または［Hold(Failure)］のミラー）のジャーナルに登録されているデータボリュームの総容量は表示されません。
  MPユニットID※	MPユニットIDが表示されます。
  暗号化※	ジャーナルの暗号化状態が表示されます。 ［有効］：暗号化ボリュームで作成されたジャーナルです。 ［無効］：非暗号化ボリュームで作成されたジャーナルです。 ［混在］：ジャーナルボリュームが属するプールに次のどれか2つ以上が含まれている場合に表示されます。 暗号化が有効なボリューム 暗号化が無効なボリューム 外部ボリューム 注意：混在している状態のジャーナルではデータの暗号化が保証されません。データの暗号化を管理したい場合は、［暗号化］が［有効］または［無効］のジャーナルを使用してください。 ［－］：ジャーナルボリュームが属するプールが外部ボリュームまたは閉塞しています。
  ジャーナルボリューム流入制御※	ホストI/Oへの応答を遅らせて、ジャーナルボリュームへ更新I/Oの流入を制限します。 ［有効］：流入を制限します。 ［無効］：流入を制限しません。
  データあふれ監視時間 (秒)※	メタデータとジャーナルデータの満杯監視時間が表示されます。単位は秒です。［ジャーナルボリューム流入制御］が［無効］の場合、［－］が表示されます。
  キャッシュモード※	リストアジャーナル内のジャーナルデータをキャッシュに格納するかどうかが表示されます。 ［有効］：ジャーナルデータはキャッシュに格納されます。キャッシュの空き容量が少なくなると、ジャーナルデータはジャーナルボリュームにも格納されます。 ［無効］：ジャーナルデータはキャッシュに格納されず、ジャーナルボリュームに格納されます。 この設定は、マスタジャーナルでは無効になります。ただし、RAID Managerのhorctakeoverコマンドを使ってマスタジャーナルをリストアジャーナルに変えると、この設定は有効になります。

  注※

  この項目は、初期状態では表示されません。項目を表示する場合は、［カラム設定］画面で設定を変更してください。［カラム設定］画面の詳細については、Hitachi Device Manager - Storage Navigatorユーザガイドを参照してください。
