2.13.14　各サイトにリモートコマンドデバイスをマッピングする

上記の手順を実行すると、各サイトはすべて次の状態になります。

• 他の2つのサイトにそれぞれ別のポートを経由してマッピングした、2つのコマンドデバイスがある。

• 他の2つのサイトからそれぞれ別のポートを経由してマッピングされた、2つのリモートコマンドデバイスがある。

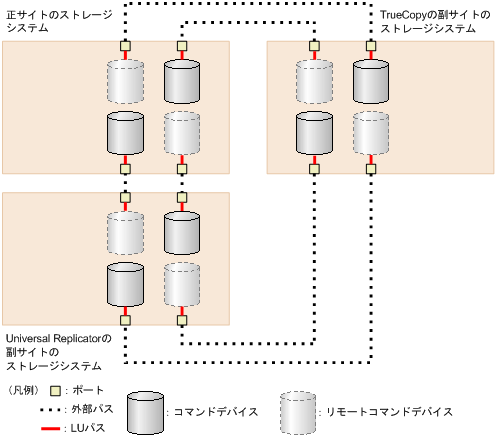

次の図に、コマンドデバイスとリモートコマンドデバイスの対応を示します。

コマンドデバイスの論理デバイスは、［論理デバイス］画面に表示されるテーブル内の属性が、［コマンドデバイス］と表示（RAID Managerの場合は、raidcom get ldevコマンドのVOL_ATTR欄でCMDと表示）されます。同様に、リモートコマンドデバイスの論理デバイスは、［論理デバイス］画面に表示されるテーブル内の属性が、［リモートコマンドデバイス］と表示（RAID Managerの場合は、raidcom get ldevコマンドのVOL_ATTR欄でRCMDと表示）されます。［論理デバイス］画面については、システム構築ガイドを参照してください。

リモートコマンドデバイスのマッピングが完了したら、リモートコマンドデバイスにミラーIDを割り当てる必要があります。
