2.7.4 Universal Replicatorペア操作の履歴を確認する
背景
Storage Navigatorの［操作履歴］画面には、データボリュームペアの操作履歴が表示されます。例えば、データボリュームペアの作成日時や削除の日時が表示されます。
仮想ストレージマシン内のボリュームに対して、RAID ManagerでUniversal Replicatorペアを操作した場合でも、［LDEV ID］にはVSP G150, G350, G370, G700, G900、VSP F350, F370, F700, F900およびVSP E990のLDEV IDが表示されます。
- メモ
-
一度に1,000ペア以上を操作した場合は、操作履歴の一部が記録されないことがあります。
- メモ
-
監査ログを使用して、Universal Replicatorペアの操作履歴を確認することもできます。詳細は、監査ログ リファレンスガイドを参照してください。
操作手順
-
次のどちらかの方法で、［レプリケーション］画面を表示します。
Hitachi Command Suiteを使用する場合：
-
［リソース］タブで［ストレージシステム］ツリーを展開します。ローカルストレージシステムを右クリックし、［レプリケーションダッシュボード］を選択します。
Storage Navigatorを使用する場合：
-
［ストレージシステム］ツリーから［レプリケーション］を選択します。
-
-
次のどちらかの方法で［操作履歴］画面を表示します。
-
［操作履歴参照］‐［リモートレプリケーション］をクリックします。
-
［アクション］メニューから［リモートレプリケーション］‐［操作履歴参照］を選択します。
-
-
［コピータイプ］で［UR］を選択します。
Universal Replicatorペアの操作履歴が表示されます。
最新の操作履歴を最大で8,192件表示します。
［操作履歴］画面についてはTrueCopyユーザガイドを参照してください。

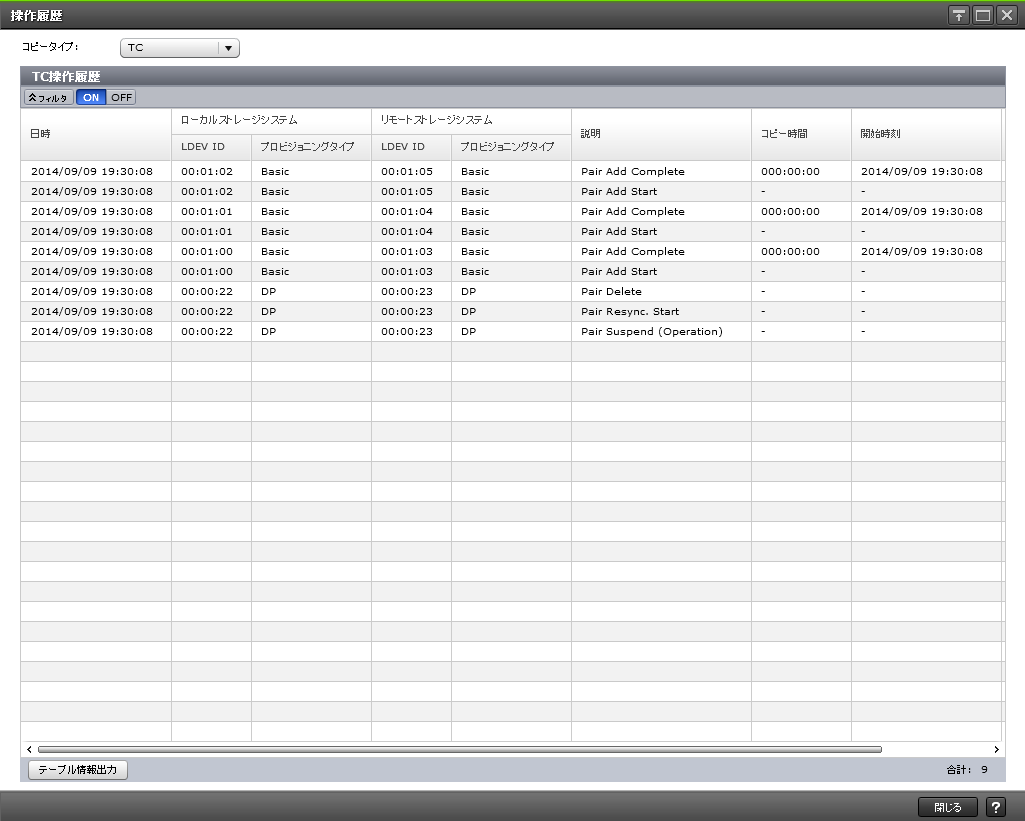

(1) ［操作履歴］画面
![[図データ]](GUID-8582AAD5-BB25-4338-B45F-C77F9535D411-low.png)
|
情報設定エリア
|
項目 |
説明 |
|---|---|
|
コピータイプ |
コピータイプを選択します。
|
［操作履歴］テーブル（［TC］を選択した場合）
-
テーブル
項目
説明
日時
操作の日時が表示されます。
ローカルストレージシステム
ローカルストレージシステムのボリュームの情報が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
リモートストレージシステム
リモートストレージシステムのボリュームの情報が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
説明
操作の説明が表示されます。
各操作の説明については、「1.10.9 TrueCopy操作で［操作履歴］画面の［説明］に表示される文言」を参照してください。
コピー時間
コピー時間が表示されます。
［説明］が「Pair Add Complete」または「Pair Resync. Complete」以外の場合には［－］が表示されます。
開始時刻
操作の開始時刻が表示されます。
［説明］が「Pair Add Complete」または「Pair Resync. Complete」以外の場合には［－］が表示されます。
-
-
ボタン
項目
説明
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
［操作履歴］テーブル（［UR］を選択した場合）
-
テーブル
項目
説明
日時
操作の日時が表示されます。
ローカルストレージシステム
ローカルストレージシステムのボリュームの情報が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
-
［ジャーナルID］：ジャーナルIDが表示されます。
-
［ミラーID］：ミラーIDが表示されます。
リモートストレージシステム
リモートストレージシステムのボリュームの情報が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
説明
操作の説明が表示されます。
各操作の説明については、各プログラムプロダクトのマニュアルを参照してください。
コピー時間
コピー時間が表示されます。
［説明］が下記以外の場合は、［－］が表示されます。
-
Paircreate Complete
-
Pairresync Complete
-
-
ボタン
項目
説明
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
［操作履歴］テーブル（［GAD］を選択した場合）
-
テーブル
項目
説明
日時
操作の日時が表示されます。
ローカルストレージシステム
ローカルストレージシステムのボリュームの情報が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［ペア位置］：ボリュームがプライマリボリュームかセカンダリボリュームかが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
リモートストレージシステム
リモートストレージシステムのボリュームの情報が表示されます。
-
［モデル/シリアル番号］：リモートストレージシステムのモデルとシリアル番号が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
-
［プロビジョニングタイプ］：ボリュームのプロビジョニングタイプが表示されます。
ミラーID
ミラーIDが表示されます。
QuorumディスクID
QuorumディスクIDが表示されます。
CTG ID
コンシステンシーグループIDが表示されます。
仮想ストレージマシン
仮想ストレージマシンのボリュームの情報が表示されます。
-
［モデル/シリアル番号］：仮想ストレージマシンのモデルとシリアル番号が表示されます。
-
［LDEV ID］：ボリュームのLDEV IDが表示されます。
説明コード
説明コードが表示されます。
説明
操作の説明が表示されます。
コピー時間
コピー時間が表示されます。
［説明］が「Copy Complete.」以外の場合には［－］が表示されます。
-
-
ボタン
項目
説明
テーブル情報出力
テーブル情報を出力させる画面が表示されます。
(2) ［操作履歴］画面の［説明］に表示される文言
［操作履歴］画面の［説明］に表示される文言の説明を次に示します。
|
表示 |
説明 |
|---|---|
|
Pair definition |
ペアが定義されました。 |
|
Paircreate Start |
ペアの作成が始まりました。 ［ミラーオプション編集］画面の［デルタリシンク失敗］に［全てコピー］を設定している場合、デルタリシンクが失敗するとプライマリボリュームのすべてのデータがセカンダリボリュームにコピーされます。このため、デルタリシンク失敗によるコピーが開始されたときにも、［Paircreate Start］が表示されます。 なお、global-active deviceと併用している構成では、［デルタリシンク失敗］に［全てコピー］の設定は無効です。 |
|
Paircreate Complete |
ペアの作成が終わりました。 ［ミラーオプション編集］画面の［デルタリシンク失敗］に［全てコピー］を設定している場合、デルタリシンクが失敗するとプライマリボリュームのすべてのデータがセカンダリボリュームにコピーされます。このため、デルタリシンク失敗によるコピーが完了したときにも、［Paircreate Complete］が表示されます。 なお、global-active deviceと併用している構成では、［デルタリシンク失敗］に［全てコピー］の設定は無効です。 |
|
Pairresync Start |
ペアの再同期が始まりました。 |
|
Pairresync Complete |
ペアの再同期が終わりました。 |
|
Pairsplit-r Start |
ペアの分割が始まりました。 |
|
Pairsplit-r Complete |
ペアの分割が終わりました。 |
|
Pairsplit-r(Failure) |
障害が発生したため、ペアが分割されました。 |
|
Pairsplit-S Start |
ペアの削除が始まりました。 |
|
Pairsplit-S Complete |
ペアの削除が終わりました。 |
|
Status Change by MCU(SMPL to COPY) |
正サイトのストレージシステム（MCU）からの操作によって、ペアの状態が、ペアが組まれていない状態（SMPL）からCOPYに変わりました。 |
|
Status Change by MCU(SMPL to PAIR) |
正サイトのストレージシステムからの操作によって、ペアの状態が、ペアが組まれていない状態（SMPL）からPAIRに変わりました。 |
|
Status Change by MCU(COPY to PAIR) |
正サイトのストレージシステムからの操作によって、ペアの状態がCOPYからPAIRに変わりました。 |
|
Status Change by MCU(COPY to PSUS/PSUE) |
正サイトのストレージシステムからの操作によって、ペアの状態がCOPYからPSUSまたはPSUEに変わりました。 |
|
Status Change by MCU(PAIR to PSUS/PSUE) |
正サイトのストレージシステムからの操作によって、ペアの状態がPAIRからPSUSまたはPSUEに変わりました。 |
|
Status Change by MCU(PAIR to SMPL) |
正サイトのストレージシステムからの操作によって、ペアの状態がPAIRからペアが組まれていない状態（SMPL）に変わりました。 |
|
Status Change by MCU(COPY to SMPL) |
正サイトのストレージシステムからの操作によって、ペアの状態がCOPYからペアが組まれていない状態（SMPL）に変わりました。 |
|
Status Change by MCU(PSUS/PSUE to SMPL) |
正サイトのストレージシステムからの操作によって、ペアの状態がPSUSまたはPSUEからペアが組まれていない状態（SMPL）に変わりました。 |
|
Status Change by MCU(PSUS/PSUE to COPY) |
正サイトのストレージシステムからの操作によって、ペアの状態がPSUSまたはPSUEからCOPYに変わりました。 |
|
Status Change by MCU(PAIR to COPY) |
正サイトのストレージシステムからの操作によって、ペアの状態がPAIRからCOPYに変わりました。 |
|
Status Change by RCU(Pairsplit-r Start) |
副サイトのストレージシステム（RCU）からのペア分割操作が始まったため、ペアの状態が変わりました。 |
|
Status Change by RCU(Pairsplit-r Complete) |
副サイトのストレージシステムからのペア分割操作が終わったため、ペアの状態が変わりました。 |
|
Status Change by RCU(PSUS/PSUE to SMPL; Pairsplit-S Start) |
副サイトのストレージシステムからのペア削除操作が始まりました。ペアの状態がPSUSまたはPSUEからペアが組まれていない状態（SMPL）へ変わります。 |
|
Status Change by RCU(COPY to SMPL; Pairsplit-S Start) |
副サイトのストレージシステムからのペア削除操作が始まりました。ペアの状態がCOPYからペアが組まれていない状態（SMPL）へ変わります。 |
|
Status Change by RCU(PAIR to SMPL; Pairsplit-S Start) |
副サイトのストレージシステムからのペア削除操作が始まりました。ペアの状態がPAIRからペアが組まれていない状態（SMPL）へ変わります。 |
|
Status Change by RCU(Pairsplit-S Complete) |
副サイトのストレージシステムからのペア削除操作が終わったため、ペアの状態が変わりました。 |
|
Ready for Delta resync |
ペアがデルタリシンク待機状態になりました。 |
|
Ready for Delta resync(Failure) |
デルタリシンク待機状態で障害が発生しました。 |
|
Status Change for Delta resync |
デルタリシンク処理が実行され、プライマリボリュームの状態がHOLDに変わりました。 |
|
Status Change by MCU(SMPL to HOLD) |
正サイトにあるストレージシステムからの操作によって、ペアの状態がペアが組まれていない状態（SMPL）からHOLDに変わりました。 |
|
Status Change by MCU(HOLD to PAIR) |
正サイトにあるストレージシステムからの操作によって、ペアの状態がHOLDからPAIRに変わりました。 |
|
Status Change by MCU(HOLD to COPY) |
正サイトにあるストレージシステムからの操作によって、ペアの状態がHOLDからCOPYに変わりました。 |
|
Status Change by MCU(HOLD to SMPL) |
正サイトにあるストレージシステムからの操作によって、ペアの状態がHOLDからペアが組まれていない状態（SMPL）に変わりました。 |
|
Status Change by RCU(HOLD to SMPL; Pairsplit-S Start) |
副サイトにあるストレージシステムからの操作によって、ペアの削除が始まりました。ペアの状態がHOLDからペアが組まれていない状態（SMPL）へ変わります。 |
|
Status Change to HOLD |
デルタリシンク処理が実行され、セカンダリボリュームの状態がHOLDに変わりました。 |
