2.5.23 関連コンテンツ(Dynamic Tieringで階層再配置を実行する)

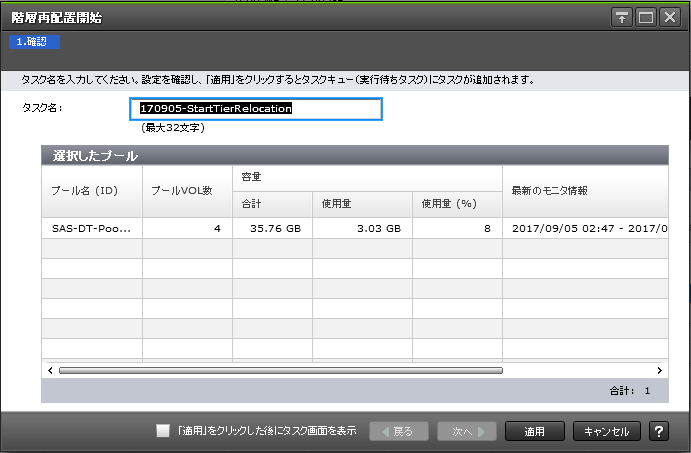

(1) [階層再配置開始]画面
[選択したプール]テーブル
項目 |
説明 |
---|---|
プール名(ID) |
プール名とIDが表示されます。 |
プールVOL数 |
該当するプール内のプールボリューム数が表示されます。 |
容量 |
プールの容量に関する情報が表示されます。
|
最新のモニタ情報 |
性能モニタリングの期間が次のように表示されます。 開始時刻-終了時刻 モニタリング情報の取得中の場合は、モニタリング情報を取得する開始時刻だけが表示されます。終了時刻は表示されません。 最新のモニタリング情報がない場合は、[-]が表示されます。 |
再配置速度 |
階層再配置の速度の設定が表示されます。[1(最も遅い)]、[2(遅い)]、[3(標準)]、[4(速い)]、または[5(最も速い)]が表示されます。 |
(2) [階層再配置停止]画面
[選択したプール]テーブル
項目 |
説明 |
---|---|
プール名(ID) |
プール名とIDが表示されます。 |
プールVOL数 |
該当するプール内のプールボリューム数が表示されます。 |
容量 |
プールの容量に関する情報が表示されます。
|
最新のモニタ情報 |
性能モニタリングの期間が次のように表示されます。 開始時刻-終了時刻 モニタリング情報の取得中の場合は、モニタリング情報を取得する開始時刻だけが表示されます。終了時刻は表示されません。 最新のモニタリング情報がない場合は、[-]が表示されます。 |
再配置率(%) |
階層再配置処理の進捗率が表示されます。 0~99:再配置が、表示された割合まで実行されています。 100:再配置が実行されていない、または再配置が終了しています。 階層再配置の詳細については、階層再配置ログファイルを確認してください。階層再配置ログファイルのテーブル項目の詳細については、「2.5.21 階層再配置ログファイルのテーブル項目」を参照してください。 |
再配置速度 |
階層再配置の速度の設定が表示されます。[1(最も遅い)]、[2(遅い)]、[3(標準)]、[4(速い)]、または[5(最も速い)]が表示されます。 |
(3) 外部LDEV階層ランク編集ウィザード

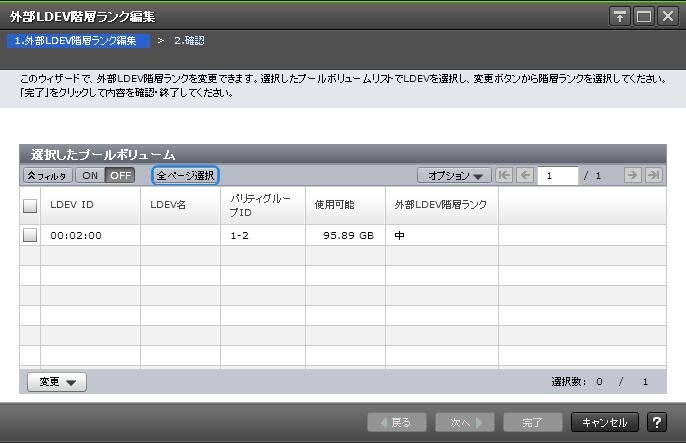

(a) [外部LDEV階層ランク編集]画面
[選択したプールボリューム]テーブル
-
テーブル
項目
説明
LDEV ID
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。
LDEV名
LDEVの名称が表示されます。
パリティグループID
パリティグループIDが表示されます。
使用可能
プールボリュームの使用可能容量をページ単位で補正した値が表示されます。システムプールボリュームの場合は、管理領域を引いた容量が表示されます。
外部LDEV階層ランク
外部ボリュームの階層ランクが表示されます。
-
ボタン
項目
説明
変更
選択したプールボリュームの階層ランクを、[高]、[中]、または[低]に変更します。

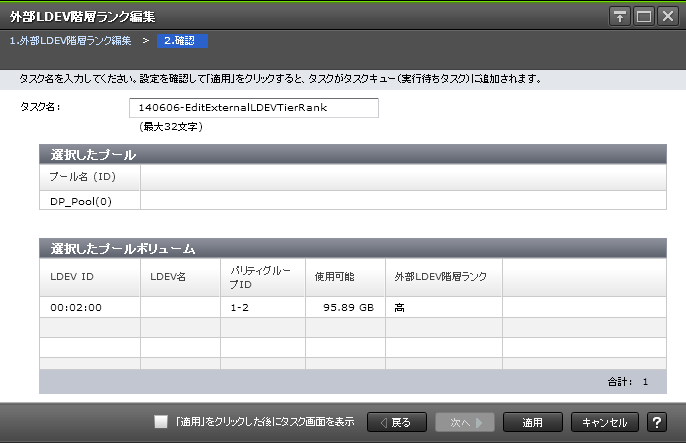

(b) [設定確認]画面
[選択したプール]テーブル
項目 |
説明 |
---|---|
プール名(ID) |
プール名とプールIDが表示されます。 |
[選択したプールボリューム]テーブル
項目 |
説明 |
---|---|
LDEV ID |
LDKC番号、CU番号、およびLDEV番号の組み合わせが表示されます。 |
LDEV名 |
LDEVの名称が表示されます。 |
パリティグループID |
パリティグループIDが表示されます。 |
使用可能 |
プールボリュームの使用可能容量をページ単位で補正した値が表示されます。システムプールボリュームの場合は、管理領域を引いた容量が表示されます。 |
外部LDEV階層ランク |
外部ボリュームの階層ランクが表示されます。 |
(4) [階層割り当てポリシー変更]画面
項目 |
説明 |
---|---|
ID |
階層割り当てポリシーのIDが表示されます。 |
階層割り当てポリシー |
階層割り当てポリシーの名称を設定します。階層割り当てポリシーの名称は、32文字以下の半角英数字および記号で入力します。英字の場合は、大文字と小文字を区別します。 ただし、次の記号は使用できません。 \ / : , ; * ? " < > | |
割り当てしきい値 |
階層1と階層3に、割り当てしきい値を設定します。 |
階層1 最大 |
階層再配置を実行する全容量のうち、階層1に割り当てられる割合の最大値を0 (%)から100 (%)の範囲で設定します。設定する値は、次のどちらかを満たす必要があります。
|
階層1 最小※ |
階層再配置を実行する全容量のうち、階層1に割り当てられる割合の最小値を0 (%)から100 (%)の範囲で設定します。設定する値は、次のどちらかを満たす必要があります。
|
階層3 最大 |
階層再配置を実行する全容量のうち、階層3に割り当てられる割合の最大値を0 (%)から100 (%)の範囲で設定します。設定する値は、次のどちらかを満たす必要があります。
|
階層3 最小※ |
階層再配置を実行する全容量のうち、階層3に割り当てられる割合の最小値を0 (%)から100 (%)の範囲で設定します。設定する値は、次のどちらかを満たす必要があります。
|
- 注※
-
[階層1 最小]と[階層3 最小]の合計は、100 (%)以下にしてください。
