3.21.15 グラフィカルビューレポート
グラフィカルビューレポートについて説明します。グラフィカルビューレポート名の前には、アイコンが表示されます。アイコンや各レポート上の画像が正しく表示されない場合は、Webブラウザの表示を更新してください。

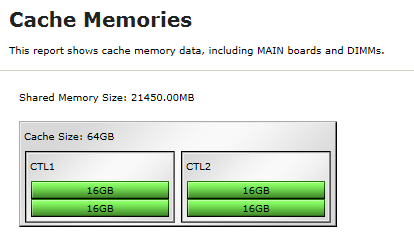

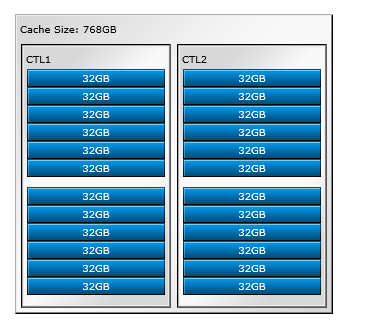

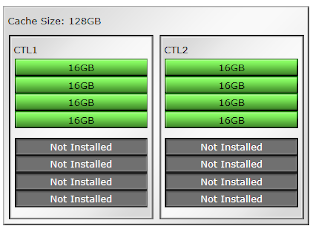

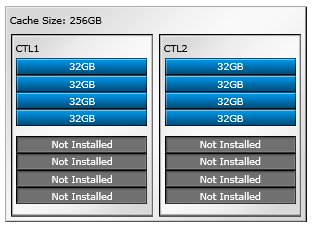

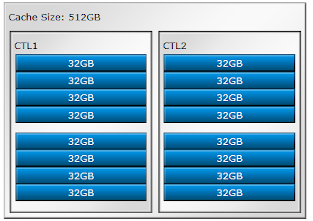

(1) Cache Memoriesレポート
キャッシュメモリに関するレポートです。シェアドメモリの容量、メインボードおよびDIMMが表示されます。モジュールごとに、キャッシュメモリの容量の合計が表示されます。
Virtual Storage Platform G130
![]() |
Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370
![]() |
Virtual Storage Platform G700およびVirtual Storage Platform F700
![]() |
Virtual Storage Platform G900およびVirtual Storage Platform F900
![]() |
Virtual Storage Platform E590およびVirtual Storage Platform E790
![]() |
Virtual Storage Platform E990
![]() |

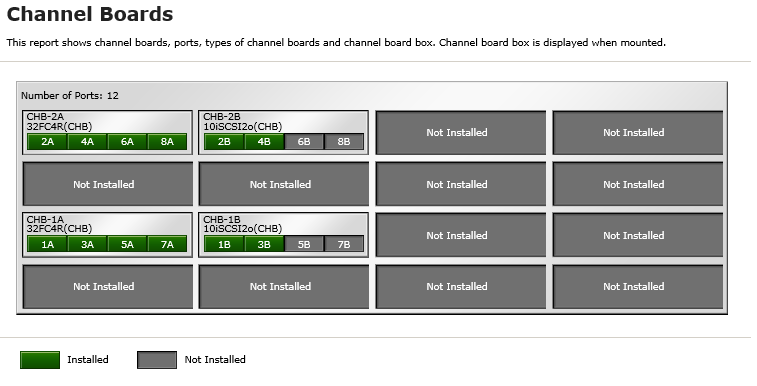

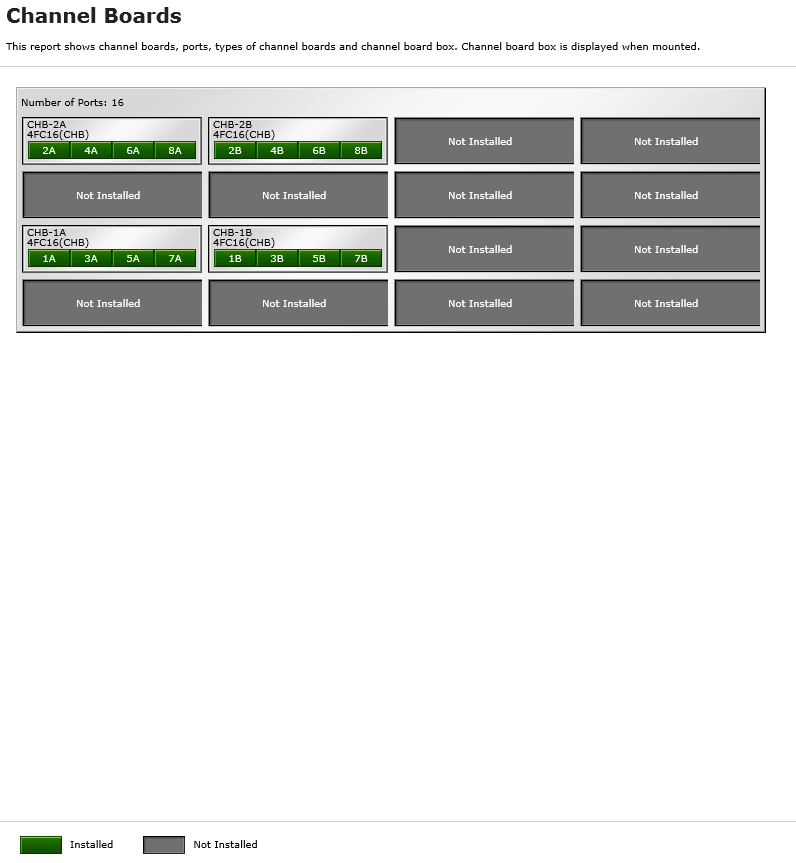

(2) Channel Boardsレポート
チャネルボードに関するレポートです。チャネルボード、ポート、およびチャネルボードのタイプが表示されます。ポートに対する凡例(Installed、Not Installed)を確認できます。
DKCに実装したPECB(PCIe チャネルボード)とチャネルボードボックスを接続している場合はチャネルボードボックスの実装状態を表示します。
Virtual Storage Platform G130
![]() |

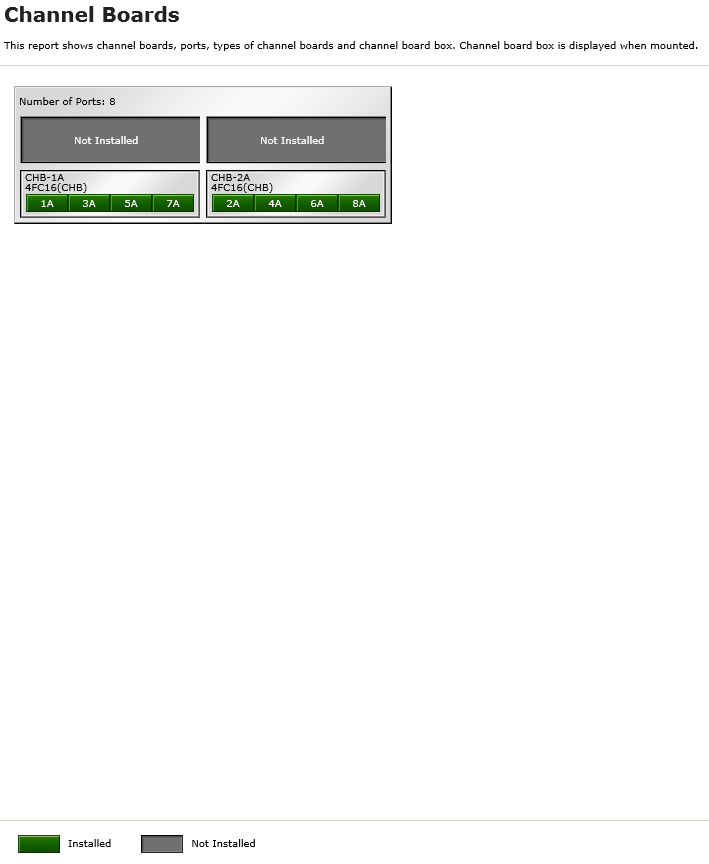

Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370
![]() |
Virtual Storage Platform G700およびVirtual Storage Platform F700
![]() |
Virtual Storage Platform G900およびVirtual Storage Platform F900
![]() |
Virtual Storage Platform E590およびVirtual Storage Platform E790
![]() |

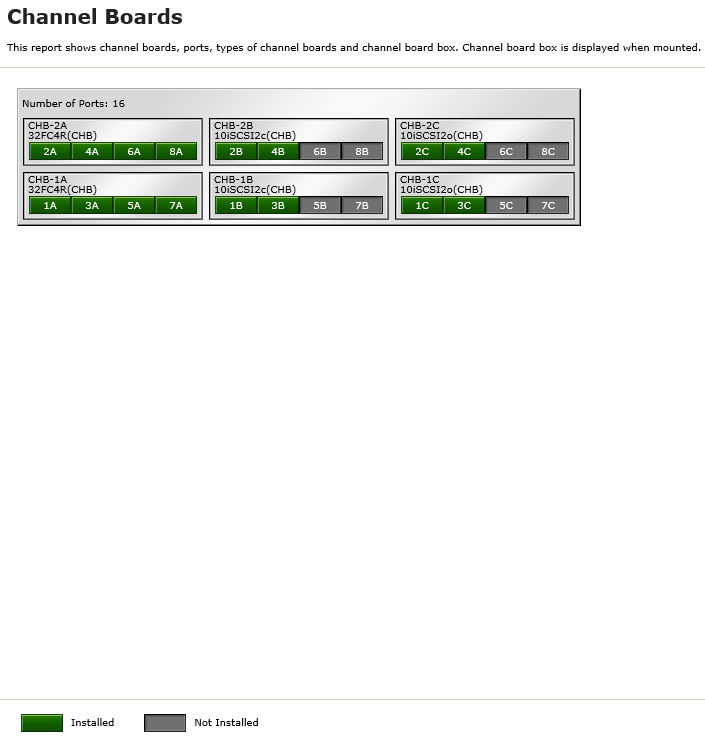

Virtual Storage Platform E990
![]() |

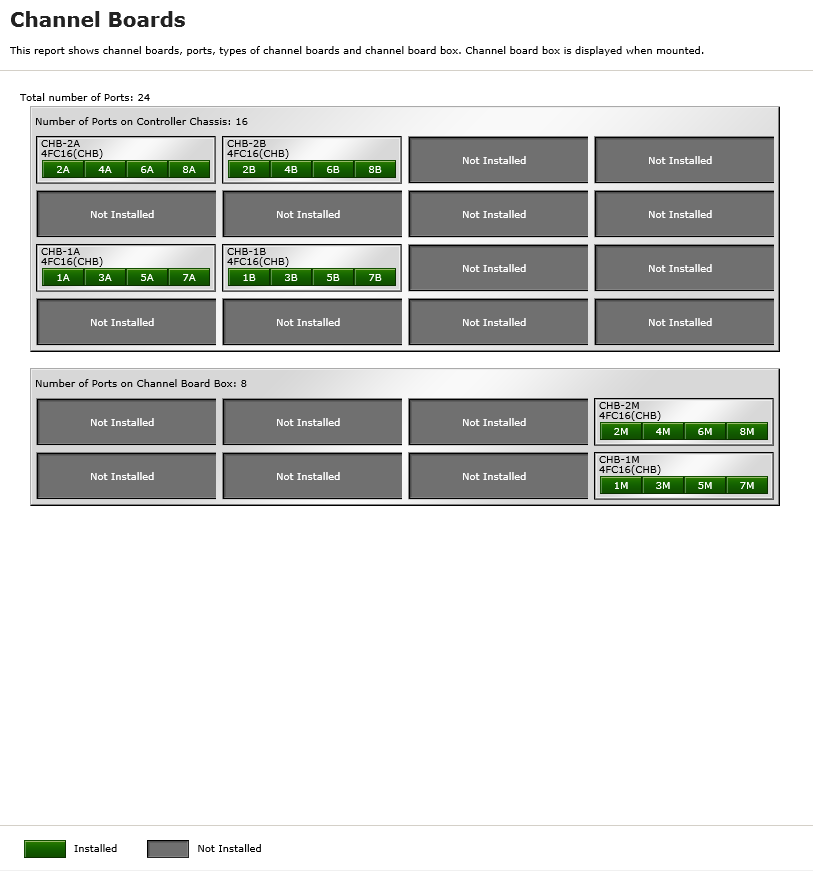

チャネルボードボックスを接続している場合
![]() |
(3) Physical Viewレポート
コントローラシャーシとドライブボックスに関するレポートです。チャネルボード、ディスクボード、データドライブ、スペアドライブ、フリードライブが表示されます。ストレージシステムタイプ、シリアル番号、およびソフトウェアバージョンも表示されます。ディスクユニットに対する凡例(SAS、SSD、Spare、Free、Not Installed)を確認できます。
DKCに実装したPECB(PCIe チャネルボード)とチャネルボードボックスを接続している場合はチャネルボードボックスの実装状態を表示します。

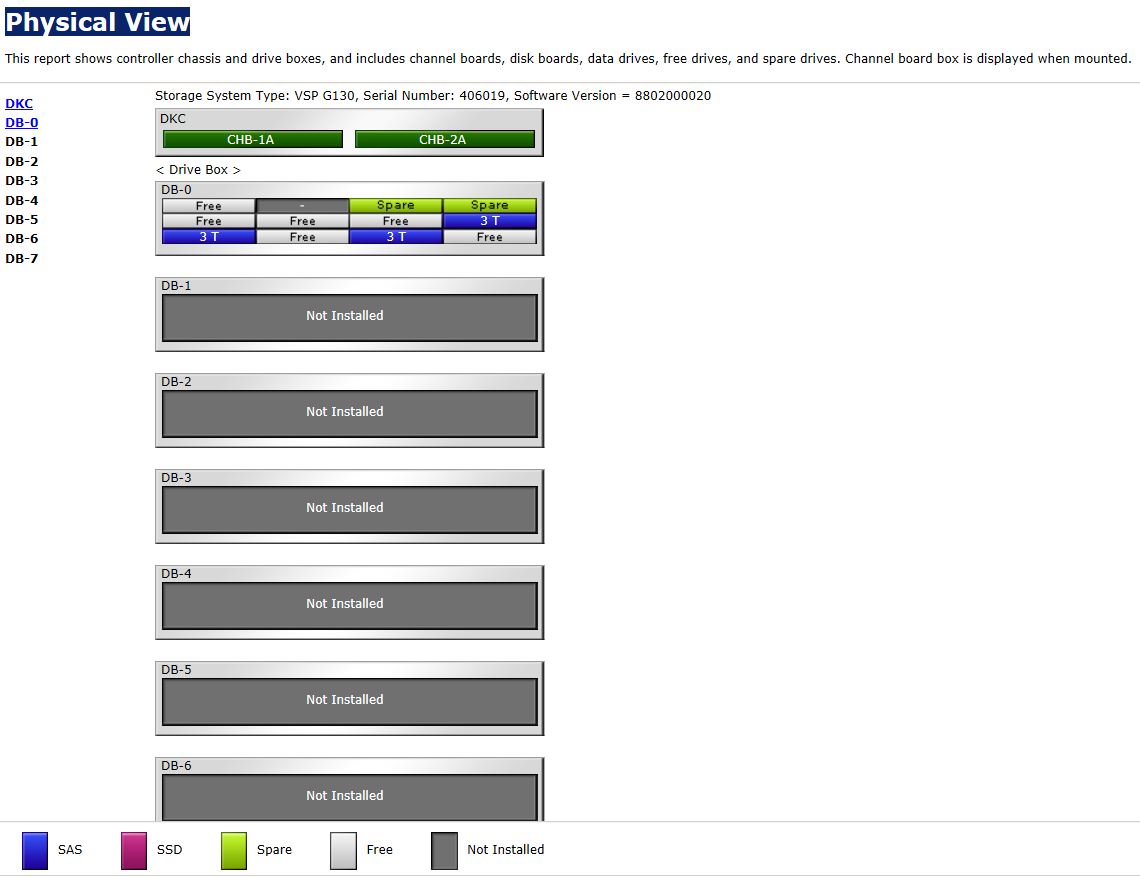

Virtual Storage Platform G130
![]() |

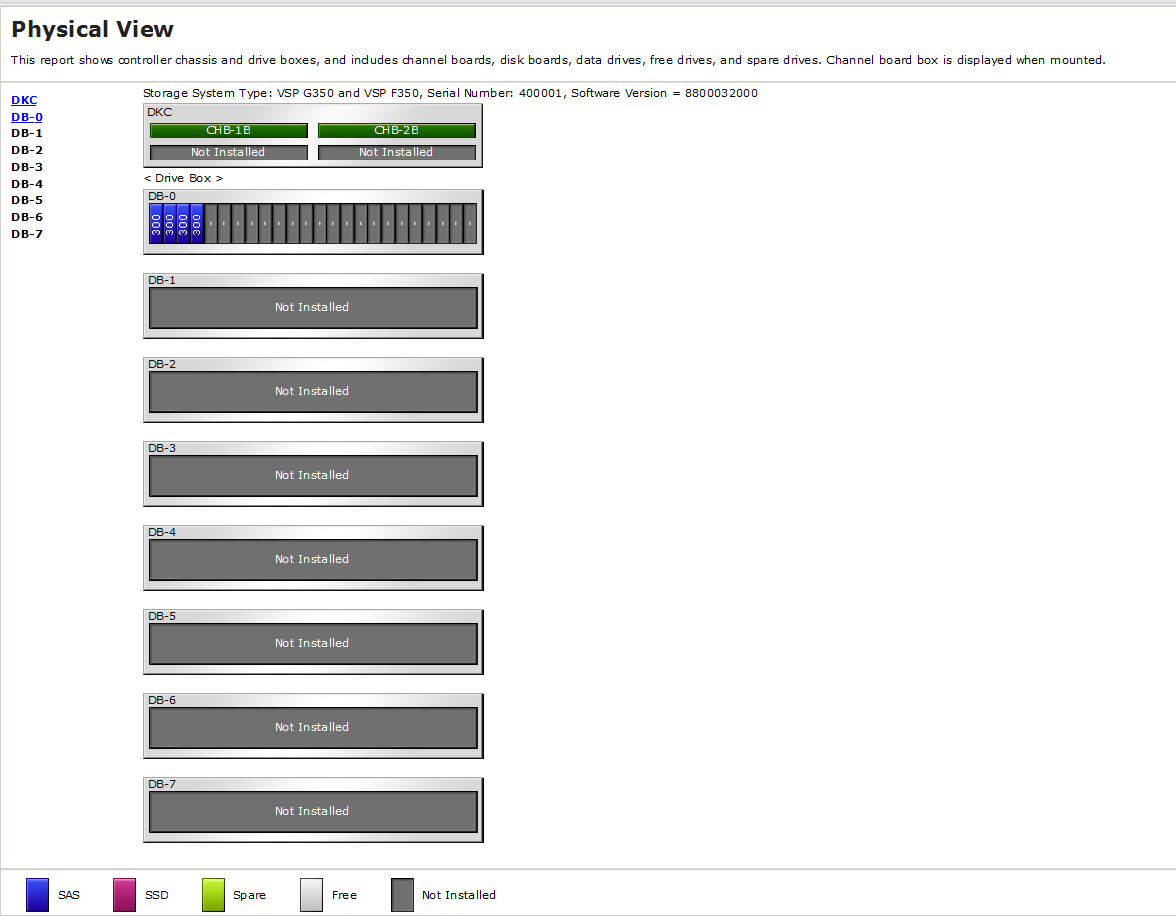

Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370
![]() |

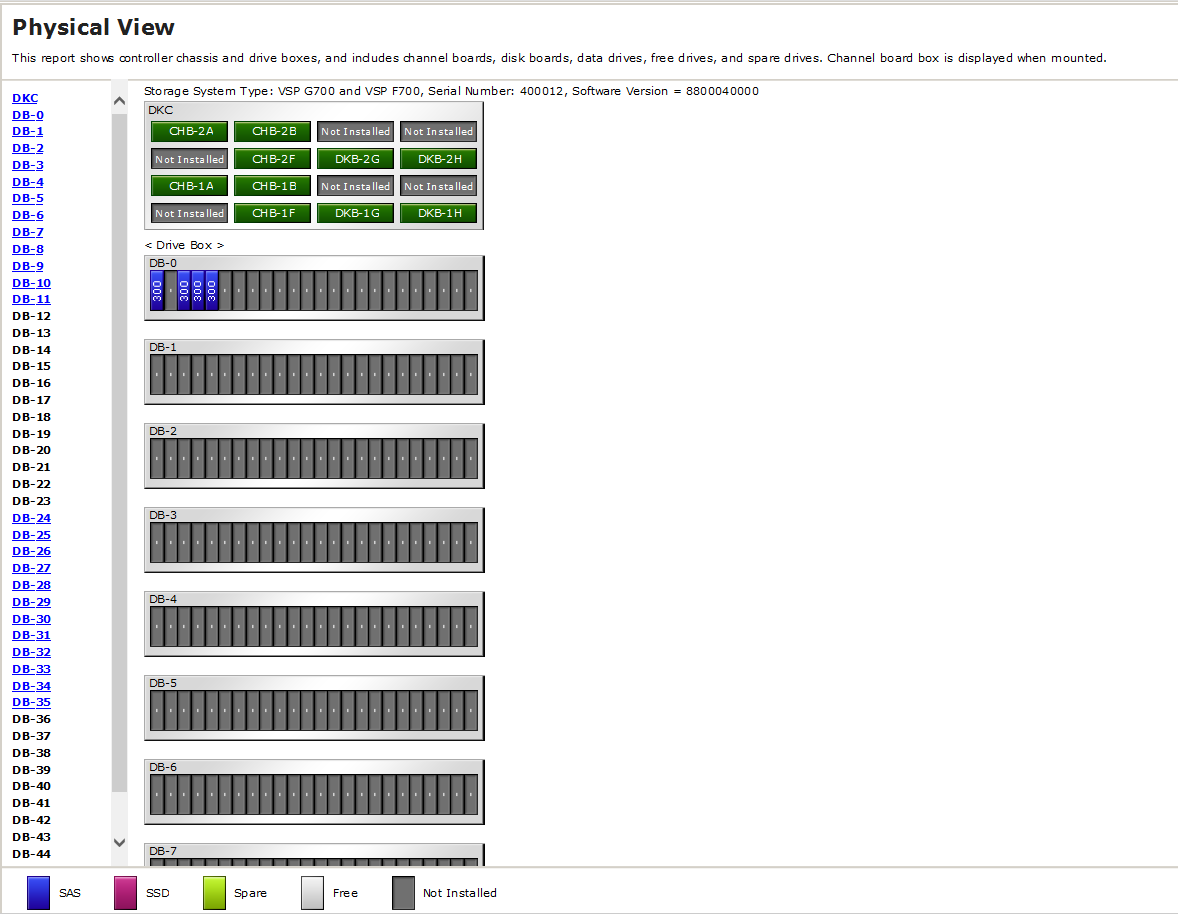

Virtual Storage Platform G700およびVirtual Storage Platform F700
![]() |

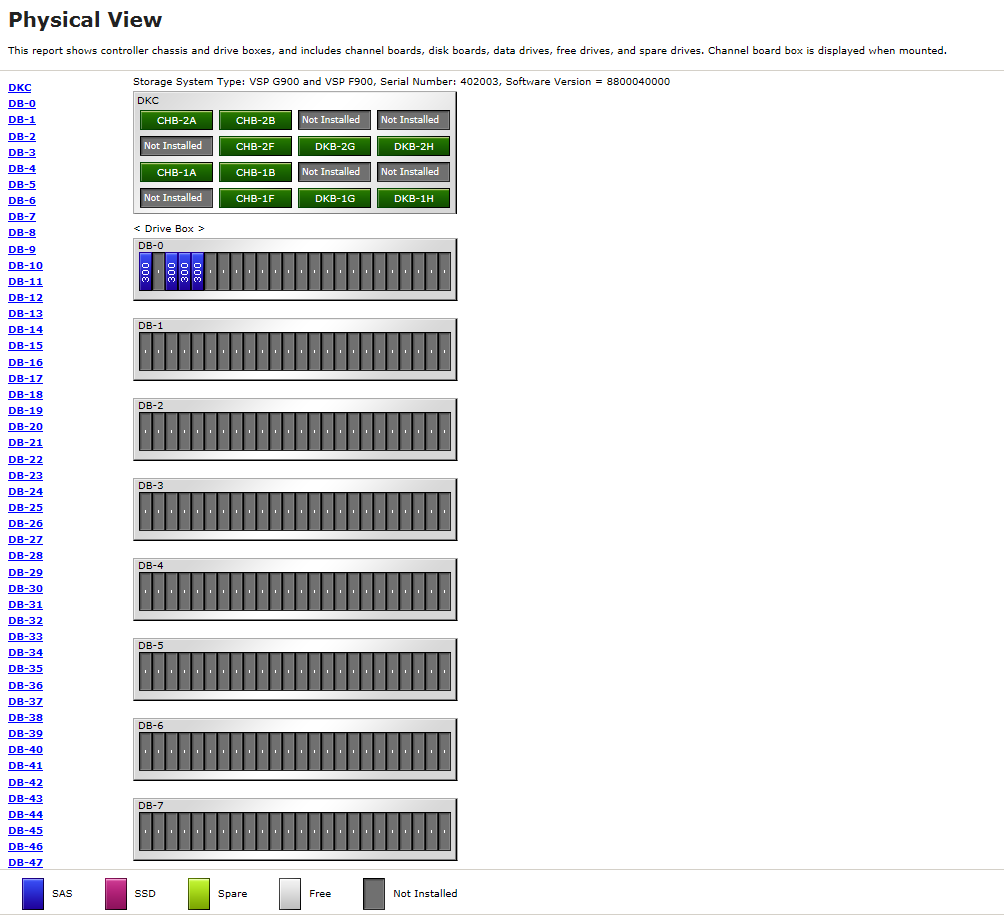

Virtual Storage Platform G900およびVirtual Storage Platform F900
![]() |

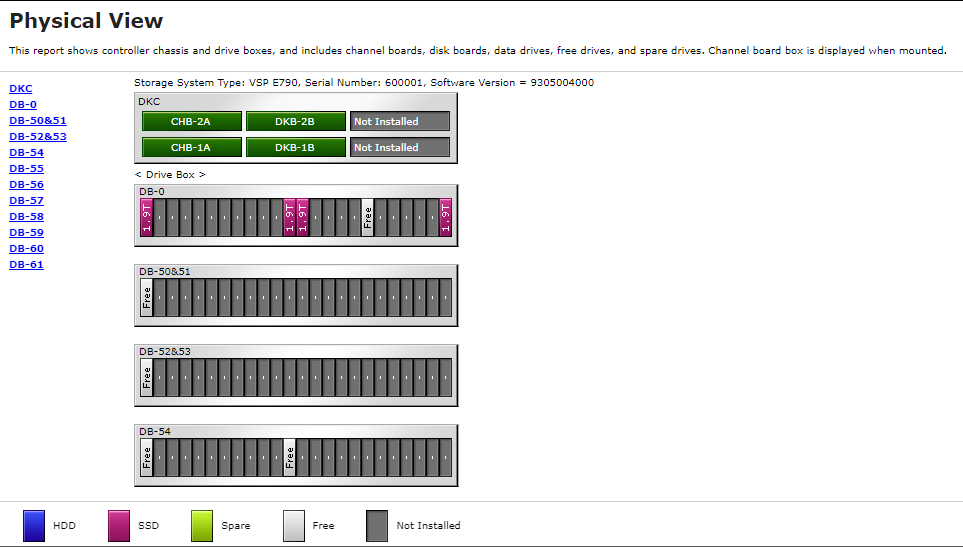

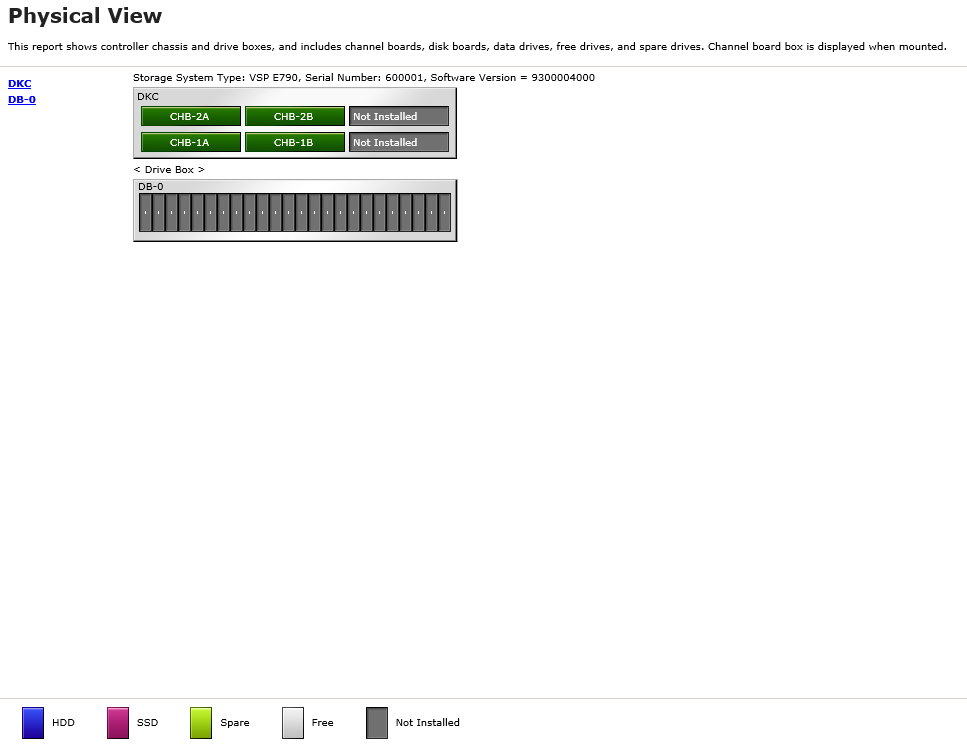

Virtual Storage Platform E590およびVirtual Storage Platform E790(ファームウェアバージョンが93-05-01-XX未満(6E版 TBD))
![]() |
Virtual Storage Platform E590およびVirtual Storage Platform E790(ファームウェアバージョンが93-05-01-XX以降(6E版 TBD))
![]() |

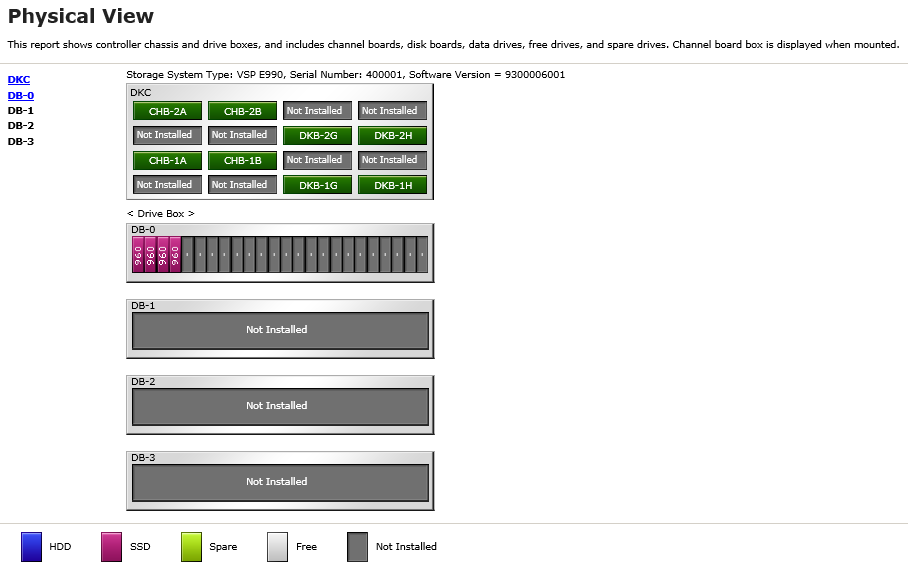

Virtual Storage Platform E990
![]() |

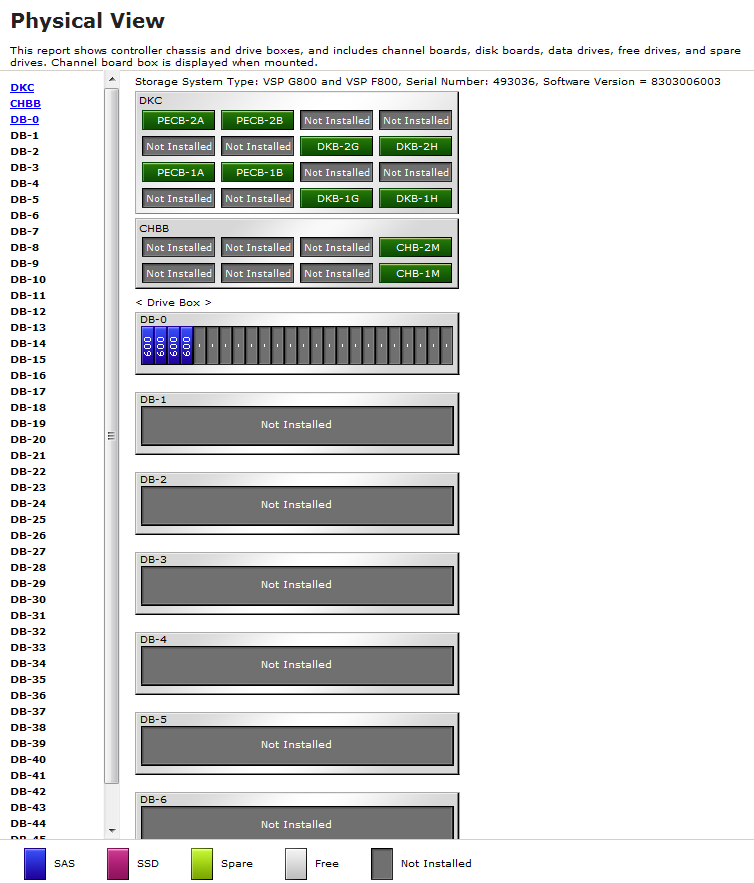

チャネルボードボックスを接続している場合
![]() |
