1.7.12 ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームの共有
ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームを共有できます。この構成によって、ShadowImageを使用して1つのTrueCopyプライマリボリュームの複数のバックアップコピーを提供できます。
TrueCopyセカンダリボリュームとShadowImageプライマリボリュームを共有する場合、TrueCopyプライマリボリュームに対する書き込み処理に時間が掛かります。特にShadowImageペアがPSUS(SP)/PSUS状態のときは、ShadowImageペアのコピー処理の分だけ余計に時間が掛かることがあります。

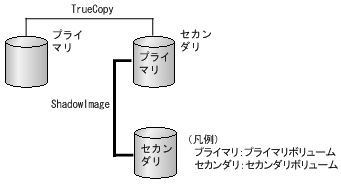

ShadowImageのプライマリボリュームとTrueCopyセカンダリボリュームの共有を次の図に示します。
ShadowImageプライマリボリュームとTrueCopyセカンダリボリュームを共有しているときに、ShadowImageセカンダリボリュームのデータが保証されているかを次に示します。
TrueCopyペアの状態 |
ShadowImageペアの状態 |
|||||
---|---|---|---|---|---|---|
COPY(PD)/COPY |
PAIR |
COPY(SP)/COPY |
PSUS |
COPY(RS)/COPY COPY(RS-R)/RCPY |
PSUE |
|
COPY |
× |
× |
× |
○ |
× |
× |
PAIR |
× |
× |
× |
○ |
× |
× |
PSUS/PSUE |
× |
○ |
○ |
○ |
○ |
× |
- (凡例)
-
○:ShadowImageセカンダリボリュームのデータが保証されている。
×:ShadowImageセカンダリボリュームのデータが保証されていない。
この構成では、ShadowImageペアのプライマリボリュームの状態がRCPYのときは、TrueCopyペアを削除する操作しかできません。ShadowImageペアのプライマリボリュームの状態に応じたTrueCopyペアの操作可否を次の表に示します。
ShadowImageペアのプライマリボリュームの状態 |
TrueCopyペアの操作 |
||||
---|---|---|---|---|---|
作成 |
分割 |
再同期 |
削除 |
正サイトと副サイト間での業務ボリュームの切り替え (horctakeover) |
|
COPY(PD)/COPY COPY(SP)/COPY COPY(RS)/COPY |
○※ |
○ |
○ |
○ |
○ |
PAIR |
○※ |
○ |
○ |
○ |
○ |
PSUS(SP)/PSUS |
○※ |
○ |
○ |
○ |
○ |
PSUS PSUE |
○※ |
○ |
○ |
○ |
○ |
COPY(RS-R)/RCPY |
× |
× |
× |
○ |
× |
- (凡例)
-
○:TrueCopyペアを操作できる。
×:TrueCopyペアを操作できない。
- 注※
-
TrueCopyペアのプライマリボリュームとセカンダリボリュームをDynamic ProvisioningのDP-VOLとして使用している場合、TrueCopyペアのセカンダリボリュームとShadowImageペアのプライマリボリュームを共有するときは、TrueCopyペアを作成する前に、ShadowImageペアを削除する必要があります。
