1.7.11 ShadowImageプライマリボリュームとTrueCopyプライマリボリュームの共有
ShadowImageプライマリボリュームとTrueCopyプライマリボリュームを共有できます。この構成では、TrueCopyペアに障害が発生した場合、オンサイトデータバックアップ用にShadowImageを使用できます。また、ShadowImageペアに障害が発生した場合は、TrueCopyを使用してShadowImageプライマリボリュームのリモートバックアップを提供できます。

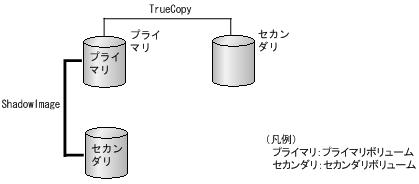

ShadowImageプライマリボリュームとTrueCopyプライマリボリュームの共有を次の図に示します。
この構成では、ShadowImageペアのプライマリボリュームの状態がRCPYのときは、TrueCopyペアを削除する操作しかできません。ShadowImageペアのプライマリボリュームの状態に応じたTrueCopyペアの操作可否を次の表に示します。
ShadowImageペアのプライマリボリュームの状態 |
TrueCopyペアの操作 |
||||
---|---|---|---|---|---|
作成 |
分割 |
再同期 |
削除 |
正サイトと副サイト間での業務ボリュームの切り替え (horctakeover) |
|
COPY(PD)/COPY COPY(SP)/COPY COPY(RS)/COPY |
○ |
○ |
○ |
○ |
○ |
PAIR |
○ |
○ |
○ |
○ |
○ |
PSUS(SP)/PSUS |
○ |
○ |
○ |
○ |
○ |
PSUS PSUE |
○ |
○ |
○ |
○ |
○ |
COPY(RS-R)/RCPY |
× |
× |
× |
○ |
× |
- (凡例)
-
○:TrueCopyペアを操作できる。
×:TrueCopyペアを操作できない。
