1.12.1 ファイバチャネルのトポロジとは

トポロジとは、デバイスの接続形態のことです。ファイバチャネルには3つのトポロジがあります。

Fabric

Fabric

Fabricスイッチによって大量のデバイス(最大1,600万まで)が一挙に接続される形態です。

FC-AL

FC-AL

最大126個のデバイスがループ状に接続される形態です。

Point-to-point

Point-to-point

最も単純な形態で、2つのデバイスが直結します。

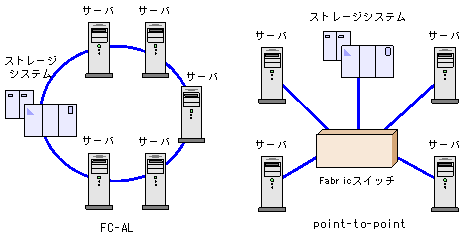

FC-ALトポロジとPoint-to-pointトポロジを図に示します。
