2.2.2　IP-SANを使用するシステム構成

IP-SANでは，ホストとストレージシステムは，LANケーブルで接続します。ホスト側のケーブルの接続口はiSCSI用ホストバスアダプター（iSCSI HBA）またはネットワークインターフェイスカード（NIC）です。NICを使用する場合は，ホストにiSCSIソフトウェアがインストールされている必要があります。ストレージシステム側のケーブルの接続口は，iSCSI接続に使用するチャネルアダプター（CHA）の持つポート（P）です。

ストレージシステムには，ホストからの入出力対象になる論理ユニット（LU）があります。LU内の領域をDevと呼びます。

ホストとLU内のDevを結ぶ経路をパスと呼びます。

HDLMは，管理するパスにIDを割り当てます。このIDをパス管理PATH_IDと呼びます。また，パスを管理対象物と呼ぶこともあります。

iSCSI HBAを使用するIP-SANのシステム構成を「図2‒2　iSCSI HBAを使用するIP-SANのシステム構成」に示します。iSCSIソフトウェアおよびNICを使用するIP-SANのシステム構成を「図2‒3　iSCSIソフトウェアとNICを使用するIP-SANのシステム構成」に示します。

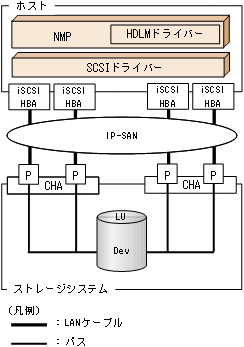

図2‒2　iSCSI HBAを使用するIP-SANのシステム構成

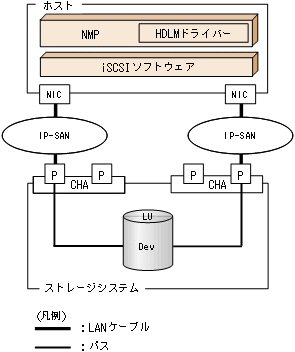

図2‒3　iSCSIソフトウェアとNICを使用するIP-SANのシステム構成

IP-SANを使用するHDLMのシステム構成要素を次の表に示します。
