2.2.1　FC-SANを使用するシステム構成

FC-SANでは，ホストとストレージシステムは，ファイバーケーブルで接続します。ホスト側のケーブルの接続口はホストバスアダプター（HBA），ストレージシステム側のケーブルの接続口はチャネルアダプター（CHA）の持つポート（P）です。

ストレージシステムにはホストからの入出力対象になる論理ユニット（LU）があります。LU内の領域をDevと呼びます。

ホストとLU内のDevを結ぶ経路をパスと呼びます。

HDLMは，管理するパスにIDを割り当てます。このIDをパス管理PATH_IDと呼びます。また，パスを管理対象物と呼ぶこともあります。

FC-SANを使用するHDLMのシステム構成を次の図に示します。

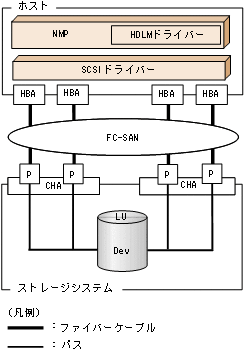

図2‒1　FC-SANを使用するHDLMのシステム構成

FC-SANを使用するHDLMのシステム構成要素を次の表に示します。
