2.7.3　パスの状態遷移

稼働状態に含まれるものを次に示します。

• Online状態

  正常にI/Oを発行できます。

• Online(P)状態

  Online状態のパスに対してOffline処理の実行待ちの状態です。

  この状態は，クラスター構成時にだけ発生します。

  リザーブ処理中のLUに接続しているOnline状態のパスに対してオフライン操作をしたときの状態です。リザーブ処理が完了するまで，正常にI/Oを発行できます。リザーブ処理が完了するとoffline処理が実行され，Offline(C)状態になります。

  Online(P)の「P」は待機属性を示します。待機属性とは，パスがoffline処理の実行待ちであることを示すものです。

• Online(E)状態

  パスに障害が発生しています。また，同じLUにアクセスするほかのパスのうちに，Online状態のパスがありません。

  1つのLUにアクセスするパスのうちにOnline状態のパスがなくなった場合，パスの1つはOnline(E)状態になります。1つのLUにアクセスするパスがすべて閉塞状態になることはありません。これは，LUにアクセスできなくなることを防ぐためです。Online(E)の「E」は，エラー属性を示します。エラー属性とは，パスに障害が発生していることを示すものです。

• Online(EP)状態

  クラスター構成時，かつリザーブ処理中に次に示す過程を経るとOffline(P)状態のパスがこの状態になります。

  1. LUに接続するパスが2本のとき，ユーザーがOffline(E)状態のパスにオフライン操作をして，Offline(P)状態にします。

     もう1本のパスは，Online(E)状態になっています。

  2. Offline(P)状態とOnline(E)状態のパスがある状態でHDLMがOnline(E)状態のパスで障害を検知すると，それぞれのパスの状態は次のように遷移します。

     Online(E)状態だったパスはOffline(E)状態に遷移します。

     Offline(P)状態だったパスはOnline(EP)状態に遷移します。

  Online(EP)状態からOffline(P)状態になったあとにリザーブ処理が完了すると，Offline処理に成功してOffline(C)状態になります。

  Online(EP)状態のままリザーブ処理が完了すると，Offline処理に失敗してOnline(E)状態になります。

閉塞状態に含まれるものを次に示します。

• Offline(C)状態

  オペレーションの実行オフライン操作によって，パスが閉塞状態になっています。

  Offline(C)の「C」は，コマンド属性を示します。コマンド属性とは，コマンドまたはGUIの操作によって，パスが閉塞状態になっていることを示すものです。

• Offline(E)状態

  障害が発生したため，パスが閉塞状態になっています。

  Offline(E)の「E」は，エラー属性を示します。エラー属性とは，パスに障害が発生していることを示すものです。

• Offline(P)状態

  この状態は，クラスター構成時にだけ発生します。

  リザーブ処理中のLUに接続しているOffline(E)状態のパスに対して，オフライン操作をしたときの状態です。リザーブ処理が完了するとoffline処理が実行され，Offline(C)状態になります。

  Offline(P)の「P」は待機属性を示します。待機属性とは，パスがoffline処理の実行待ちであることを示すものです。

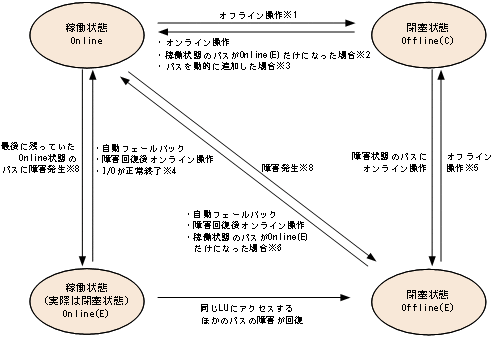

パスの状態遷移を次の図に示します。

図2‒11　パスの状態遷移

（凡例）

オンライン操作：パス管理ウィンドウでのオンライン操作，またはHDLMコマンドのonlineオペレーションの実行

オフライン操作：パス管理ウィンドウでのオフライン操作，またはofflineオペレーションの実行

注※1

リザーブ処理中はOnlineからいったんOnline(P)になり，リザーブ処理完了後にOffline(C)になります。

注※2

次に示す条件を満たしている場合，接続しているOffline(C)のパスを自動的に稼働状態へ切り替えます。

• 稼働状態のパスがOnline(E)だけになった状態で，かつOnline(E)のパスに対応するSCSIデバイスが削除されている。

• SCSIデバイスが接続状態で，かつ自動フェールバック対象外のOffline(E)のパスがない。

• Offline(C)のパスにSCSIデバイスが接続している。

注※3

パスを動的に追加すると，まずOffline(C)の状態で追加されます。その後，自動的にOnlineへ遷移します。パスの動的追加の詳細については，「4.6.1　追加したLUおよびパスをHDLMの管理対象にする」を参照してください。

注※4

次の場合も，LUにI/Oが連続して発行され，I/Oが成功すると，Online(E)からOnlineに遷移します。

• 自動フェールバック機能が無効の場合。

• 自動フェールバック機能が有効で，間欠障害と見なされたパスの場合。

注※5

リザーブ処理中はOffline(E)からいったんOffline(P)になり，リザーブ処理完了後にOffline(C)になります。

注※6

次に示す条件を満たしている場合，接続しているOffline(E)のパスを自動的に稼働状態へ切り替えます。

• 稼働状態のパスがOnline(E)だけになった状態で，かつOnline(E)のパスに対応するSCSIデバイスが削除されている。

• Offline(E)のパスは間欠障害が発生したと見なされ，自動フェールバック対象外になっている。

• Offline(E)のパスにSCSIデバイスが接続している。

注※7

パスの状態が遷移する契機は，障害が発生しているパスにI/Oが発行された時です。

注※8

パスの状態が遷移する契機は，障害が発生しているパスにI/Oが発行された時，またはパスヘルスチェックによってHDLMがパス障害を検知した時です。パスヘルスチェックについては，「2.9　パスヘルスチェックによる障害検出」を参照してください。

各LUに対する最後の稼働状態のパスは，パス管理ウィンドウ，offlineオペレーションでは閉塞状態にできません。これは，LUにアクセスできなくなることを防ぐためです。offlineオペレーションについては，「6.4　offline パスを閉塞状態にする」を参照してください。1つのLUにアクセスするパスの中に，Onlineのパスがなくなった場合，パスの1つがOnline(E)になります。自動フェールバック機能を使用している場合，パスが障害から回復すると，Online(E)のパスは自動的にOnlineになります。ただし，次の例外があります。

• 間欠障害を監視している場合，間欠障害と見なされたパスは，自動フェールバック機能ではOnlineになりません。この場合，パスを手動でOnlineにしてください。

• 自動フェールバック機能を使用しなくても，自動的にパスが稼働状態になる場合があります。Windowsのプラグ アンド プレイ機能に対応したハードウェアを取り外すとパスが閉塞状態になりますが，その後ハードウェアを戻すと自動的に稼働状態になります。ただし，ほかに閉塞状態となる原因がない場合です。自動フェールバック機能を使用しなくても自動的にパスが稼働状態になるので，パスを手動でOnlineにする必要はありません。

なお，LUの動的削除機能を使用している場合，Online(E)状態になったパスは削除されるため，パス管理ウィンドウ，またはviewオペレーションでは，Online(E)状態のパスは表示されません。

注意事項

HDLMコマンド，HDLM GUIを使用してパスのオフライン操作を行った直後にパスに障害が発生すると，一度Offline(C)となった状態がOffline(E)に遷移する場合があります。オフライン操作を実行した場合は，一定時間（2分程度）待ってから再度HDLMコマンド，HDLM GUIを使用してパスの状態を確認し，Offline(C)になっていることを確認してください。Offline(E)になっている場合は，再度オフライン操作を実行してください。
