4.6.1　追加したLUおよびパスをHDLMの管理対象にする

MSCSを使用していない場合

1. LUを追加します。

   使用するストレージシステムによっては，ストレージシステムの再起動が必要です。各ストレージシステムのマニュアルに従って作業してください。

2. ［ディスクの管理］を起動します。

3. LUがディスク管理の画面に表示されていない場合は，次に示す手順を実行するとLUが管理対象のデバイスとして追加されます。

   • Windowsの「デバイスマネージャー」画面で［ディスクドライブ］を選択して，［ハードウェア変更のスキャン］を実行してください。

   • Windowsの「ディスクの管理」画面で［ディスクの再スキャン］を実行してください。

4. dlnkmgr view -pathコマンド，またはHDLM GUIで，PathIDが追加されていることを確認します。

   LUの追加をコマンドで確認する例を次に示します。HDLM GUIについては，「Hitachi Dynamic Link Manager GUIヘルプ」を参照してください。

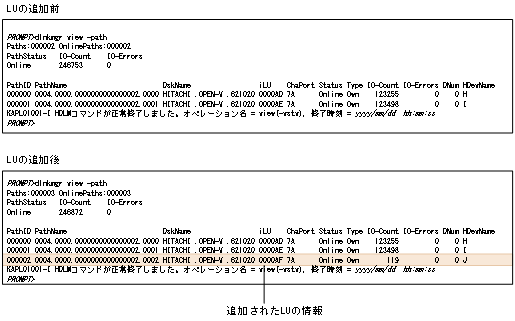

   図4‒1　LUの追加をコマンドで確認する例

5. 新規LUに対して，署名の書き込み，パーティションの作成，およびフォーマットを行います。

注意事項

PathIDは，番号の小さい順に，空いている番号に追加されます。このため，いったんパスを削除して，もう一度追加したときは，削除する前のPathIDと異なる番号になることがあります（以前の番号に戻るとは限りません）。

MSCSを使用している場合

1. LUを追加します。

2. ノードBを停止します。

3. ノードAで「MSCSを使用していない場合」に示す手順を実行します。

4. ノードAを停止してから，ノードBを起動します。

5. ノードBで「MSCSを使用していない場合」に示す手順を実行します。

   パーティションを作成するとき，手順3.でノードAに割り当てたドライブレターと同じドライブレターを割り当ててください。

6. ノードBを停止してから，ノードAを起動します。

7. ノードAで新規LUをMSCSに登録，設定します。

8. ノードBを起動します。

HDLMがインストールされているホストの稼働中に，既存のLUに対してケーブルを新たに増設するなどによってパスを追加できます。

パスを追加しただけで，LUの追加がない場合は，ディスクの管理上の表示は変わりません。

追加したパスは，HDLMコマンドのviewオペレーション，またはHDLM GUIで確認できます。パスの追加をコマンドで確認する例を次に示します。HDLM GUIでパスの追加を確認する例については，「Hitachi Dynamic Link Manager GUIヘルプ」を参照してください。

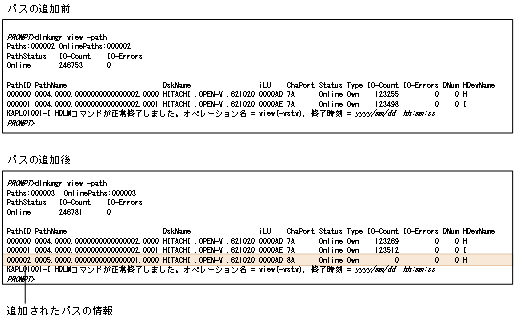

図4‒2　パスの追加をコマンドで確認する例

注意事項

• PathIDは，番号の小さい順に，空いている番号に追加されます。このため，いったんパスを削除して，もう一度追加したときは，削除する前のPathIDと異なる番号になることがあります（以前の番号に戻るとは限りません）。

• Windowsに一度も認識されていないパスを，はじめてLUに追加した場合，次に示すメッセージが出力されることがあります。

  • KAPL08019-EおよびKAPL08022-E

  • KAPL05301-E

  これは，Windowsの動作による現象で，障害ではありません。
