2.4　プログラム構成

HDLMは幾つかのプログラムを組み合わせて動作します。HDLMの操作には各プログラムが関わってくるため，それぞれの名称，位置づけ，役割を把握しておいてください。

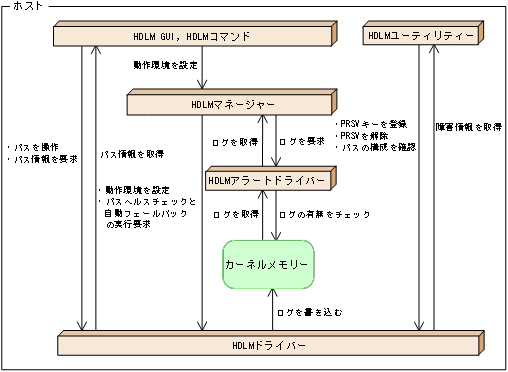

HDLMのプログラム構成を次の図に示します。

図2‒5　HDLMのプログラム構成

各プログラムの役割を次の表に示します。

表2‒4　HDLMの各プログラムの役割
プログラム名	役割
HDLM GUI	GUIを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMコマンド	コマンドを使った次の機能を提供します。パスの管理障害情報の表示 HDLMの動作環境の設定
HDLMユーティリティー	ユーティリティーを使った次の機能を提供します。障害情報の収集パーシステントリザーブの解除パーシステントリザーブキーの登録パスの構成を確認インストール情報を確認 HDLMのサイレントインストール HDLMのサイレントアンインストール
HDLMマネージャー	次の機能を提供します。 HDLMの動作環境の設定パスヘルスチェックと自動フェールバックの実行要求障害ログの採取
HDLMアラートドライバー	HDLMドライバーが採取するログ情報をHDLMマネージャーに通知します。
HDLMドライバー	機能の制御，パスの管理，および障害検知をします。 HDLMドライバーの構成は次のとおりです。コアロジック部 HDLMの基本機能を制御します。フィルター部 I/Oを送受信します。ドライバー名はhdlmdsm.sysです。
