6.7.2　パラメーター

-sys [-sfunc|-msrv|-adrv|-pdrv|-lic|-audlog|-lbpathusetimes|-expathusetimes|-exrndpathusetimes|-pstv]

HDLMのプログラム情報が表示されます。

後続パラメーターで，情報を表示する対象を指定します。後続パラメーターを省略した場合は，監査ログ採取の設定情報，ロードバランスの同一パス使用回数，拡張ロードバランスの同一パス使用回数，および物理ストレージシステム情報の表示機能の設定状態を除くすべてのプログラム情報が表示されます。指定するパラメーター，表示される情報，表示される項目，およびその説明を「表6‒11　プログラム情報の表示項目」に示します。

-t

各情報の項目名を表示しません。

注※

クラスターソフトウェアを使用する場合，クラスター対応機能の設定状態，およびクラスターソフトウェア名は表示されませんが，実際にはクラスター対応機能は問題なく動作します。

使用例

使用例1

HDLMの機能設定情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -sfunc
HDLM Version                   : x.x.x-xx
Service Pack Version           :
Load Balance                   : on(extended lio)
Support Cluster                :
Elog Level                     : 3
Elog File Size(KB)             : 9900
Number Of Elog Files           : 2
Trace Level                    : 0
Trace File Size(KB)            : 1000
Number Of Trace Files          : 4
Path Health Checking           : on(30)
Auto Failback                  : off
Intermittent Error Monitor     : off
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例2

HDLMマネージャーの情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -msrv
HDLM Manager Ver         WakeupTime
Alive        x.x.x-xx    yyyy/mm/dd hh:mm:ss
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例3

HDLMアラートドライバーの情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -adrv
HDLM Alert Driver Ver          WakeupTime          ElogMem Size
Alive             x.x.x-xx     yyyy/mm/dd hh:mm:ss 4000
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例4

HDLMドライバーの情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -pdrv
HDLM Driver Ver          WakeupTime
Alive       x.x.x-xx     yyyy/mm/dd hh:mm:ss
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例5

HDLMのライセンス情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -lic
License Type Expiration
Permanent    -
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例6

監査ログの設定情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -audlog
Audit Log                      : off
Audit Log Category             : -
Audit Log Facility             : -
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例7

ロードバランスの同一パス使用回数を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -lbpathusetimes
Times Same Path Was Used    : 20
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例8

拡張ロードバランスの同一パス使用回数を表示する場合（シーケンシャルI/O）

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -expathusetimes
Times Same ExPath Was Used    : 100
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例9

拡張ロードバランスの同一パス使用回数を表示する場合（ランダムI/O）

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -exrndpathusetimes
Times Same ExPath Was Used(R): 1
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

使用例10

物理ストレージシステム情報の表示機能の設定情報を表示する場合

# /usr/DynamicLinkManager/bin/dlnkmgr view -sys -pstv
Physical Storage View        : off
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

パス情報を表示する場合，-pathパラメーターと同時に-itemパラメーターや-cパラメーターを指定すると，項目を選択して表示したり，パス情報の概略を表示したりできます。ここでは，それぞれのパラメーターの説明をしたあとに，パス情報の表示項目を説明します。

パス情報表示

-path

-pathパラメーターと同時に，-cパラメーター，-itemパラメーターのどちらも指定しない場合，表示項目の短縮や選択を行わないで，HDLMが管理するパスの情報が表示されます。後続パラメーターで表示するパスを絞り込んだり（-hdev），パスの情報をソートしたり（-srt）できます。-hdevパラメーター，および-srtパラメーターを省略した場合は，すべてのパスの情報がパス管理PATH_ID順に表示されます。

各表示項目の内容については，「表6‒13　パス情報の表示項目」を参照してください。

-pathパラメーターを指定した場合に表示されるパス管理PATH_ID（PathID）は，ホスト起動時のパス検出の順番によって変わります。このため，パスを特定する場合は，必ずパス名（PathName）を使用してください。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-hdev ホストデバイス名

指定したホストデバイスにアクセスするパスの情報だけが表示されます。

ホストデバイス名には，hdisk名を指定します。英字の大文字，小文字は区別されます。

-stname

プロダクトIDにストレージシステムのモデルIDが表示されます。指定しない場合は，プロダクトID，またはエミュレーションタイプが表示されます。

プロダクトIDの表示内容については，「表6‒15　プロダクトIDの表示内容」を参照してください。

-iem

パス情報の項目にIEPが追加され，間欠障害に関する情報が表示されます。

-srt {pn|lu|cp}

パス情報が，指定したキーで昇順にソートして表示されます。

パス情報は，ストレージシステム名（DskName）を第1キー，-srtパラメーターで指定した項目を第2キー，パス管理PATH_IDを第3キーとしてソートされます。第2キーとして指定できる項目は，パス名（pn），ストレージシステム内のLU番号（lu），またはCHAポート番号（cp）です。

-srtパラメーターを省略した場合，パス情報はパス管理PATH_ID順に表示されます。

-hbaportwwn

ストレージシステムと接続しているHBAのポートWWN情報が表示されます。

-t

各情報の項目名が非表示になります。

使用例

ホストデバイス「hdisk1」にアクセスするパス情報を表示する場合

パス情報表示（表示項目を選択する場合）

-path -item

-pathパラメーターと同時に-itemパラメーターを指定した場合，HDLMが管理するパスの情報のうち，-itemのパラメーター値で指定した項目だけを表示します。

-itemパラメーターでパラメーター値を何も指定しないで実行した場合，PathIDとStatusだけが表示されます。

-itemパラメーターで選択できる表示項目と，-itemパラメーターの後続に指定するパラメーター値との対応を次の表に示します。

注※

PathIDとStatusは常に表示される項目なので，パラメーター値の指定は不要です。

また，後続パラメーターで表示するパスを絞り込んだり（-hdev），情報をソートしたり（-srt）できます。-hdevパラメーターおよび-srtパラメーターを省略した場合は，すべてのパスの情報がパス管理PATH_ID順に表示されます。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-hdev ホストデバイス名

指定したホストデバイスにアクセスするパスの情報だけが表示されます。

ホストデバイス名には，hdisk名を指定します。

英字の大文字，小文字は区別されます。このパラメーターを指定した場合，-itemパラメーターの値にhdを指定しなくても，HDevNameが表示されます。

-stname

プロダクトIDにストレージシステムのモデルIDが表示されます。指定しない場合は，プロダクトID，またはエミュレーションタイプが表示されます。

プロダクトIDの表示内容については，「表6‒15　プロダクトIDの表示内容」を参照してください。

このパラメーターを指定した場合，-itemパラメーターの値にdnを指定しなくても，DskNameが表示されます。

-srt {pn|lu|cp}

パス情報が，指定したキーで昇順にソートして表示されます。

パス情報は，ストレージシステム名（DskName）を第1キー，-srtパラメーターで指定した項目を第2キー，パス管理PATH_IDを第3キーとしてソートされます。第2キーとして指定できる項目は，パス名（pn），ストレージシステム内のLU番号（lu），またはCHAポート番号（cp）です。

-srtパラメーターを省略した場合，パス情報はパス管理PATH_ID順に表示されます。このパラメーターを指定した場合，-itemパラメーターで指定しなくても，ソートのキー項目が，パス情報として表示されます。

-t

各情報の項目名が非表示になります。

使用例

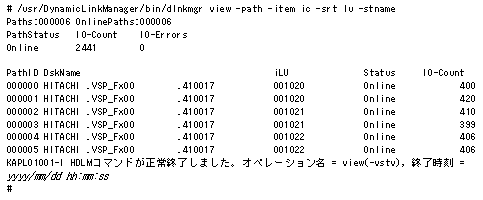

パス情報の表示項目のうちIO-Countを選択して，LUで昇順にソートして表示する場合

パス情報の概略表示

-path -c

-pathパラメーターと同時に-cパラメーターを指定した場合，HDLMが管理するパスの情報のうちPathID，DskName，iLU，CP，Status，Typeだけを表示します。表示内容を短縮して1つのパスの情報が1行で表示されます。

各表示項目の内容については，「表6‒13　パス情報の表示項目」を参照してください。

DskNameに表示できるプロダクトIDは，10文字以下です。プロダクトIDの文字数が11文字以上の場合，プロダクトIDの8文字目以降は短縮形（...）で表示されます。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-stname

プロダクトIDにストレージシステムのモデルIDが表示されます。指定しない場合は，プロダクトID，またはエミュレーションタイプが表示されます。

プロダクトIDの表示内容については，「表6‒15　プロダクトIDの表示内容」を参照してください。

-srt {lu|cp}

パス情報が，指定したキーで昇順にソートして表示されます。

パス情報は，ストレージシステム名（DskName）を第1キー，-srtパラメーターで指定した項目を第2キー，パス管理PATH_IDを第3キーとしてソートされます。第2キーとして指定できる項目は，ストレージシステム内のLU番号（lu），またはCHAポート番号（cp）です。-srtパラメーターを省略した場合，パス情報はパス管理PATH_ID順に表示されます。

-t

各情報の項目名が非表示になります。

使用例

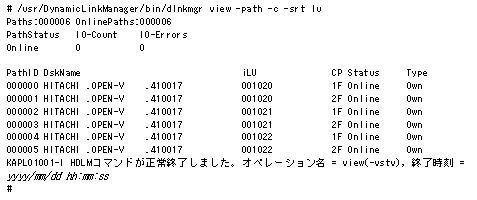

パス情報の概略をiLUの順番に表示する場合

パス情報の表示項目

パス情報の表示項目とその説明を「表6‒13　パス情報の表示項目」に示します。表の見出しについて，次に説明します。

• 概略表示しない場合：-pathまたは-path -itemパラメーターを指定した場合を示します。

• 概略表示する場合：-path -cパラメーターを指定した場合を示します。

（凡例）

－：表示されない項目

注※1

-path -itemパラメーターの場合，パラメーター値に指定したときだけ表示されます。

注※2

ノンオーナーパスがあるのは，次の場合です。

• global-active deviceを使用している場合で，non-preferred path optionを設定しているとき

注※1

HDLM動作ODM設定ユーティリティー（dlmodmset）のNPIVオプションが「off」の場合に適用されます。

注※2

HDLM動作ODM設定ユーティリティー（dlmodmset）のNPIVオプションが「on」の場合に適用されます。

注※1

-path -cパラメーターで概略表示した場合，文字数が11文字以上のときは，8文字目以降が短縮形（...）で表示されます。

注※2

コマンドデバイスの場合，エミュレーションタイプのあとに「-CM」が表示されます。（表示例：OPEN-V-CM）

注※3

global-active deviceのプライマリーボリュームが仮想ストレージに登録されていない場合は，プライマリーボリュームのストレージシステムのモデルIDが表示されます。なお，プライマリーボリュームがホストに接続されていないときは，「VSP_G1000」が表示されます。

注※4

-path -stname -cパラメーターで概略表示した場合，文字数が11文字以上のときは，8文字目以降が短縮形（...）で表示されます。

LU情報を表示する場合，-luパラメーターと同時に-itemパラメーターや-cパラメーター，-c -itemパラメーターを指定すると，項目を追加して表示したり，LU情報の概略を表示したりできます。ここでは，それぞれのパラメーターの説明をしたあとに，LU情報の表示項目を説明します。

LU情報表示

-lu

-luパラメーターと同時に-cパラメーターまたは-itemパラメーターのどちらも指定しない場合，HDLMが認識しているLUの情報が表示されます。iLUをキーとして，そのiLUの構成情報がLUごとに表示されます。

各表示項目の内容については，「表6‒18　LU情報の表示項目」を参照してください。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-hdev ホストデバイス名|-pathid パス管理PATH_ID

-hdevパラメーターを指定すると，指定したホストデバイス名に対応するLUの情報だけが表示されます。

ホストデバイス名には，hdisk名を指定します。

英字の大文字，小文字は区別されます。

-pathidパラメーターを指定すると，指定したパス管理PATH_IDを持つパスがアクセスするLUの情報だけが表示されます。

-t

各情報の項目名が非表示になります。

使用例

# /usr/DynamicLinkManager/bin/dlnkmgr view -lu
Product       : VSP_G1000
SerialNumber  : 10182
LUs           : 10

iLU    HDevName OSPathID PathID Status
002A0A hdisk0   00000    000000 Online
                00001    000001 Online
002A0B hdisk1   00000    000002 Online
                00001    000003 Online
002A0C hdisk2   00000    000004 Online
                00001    000005 Online
002A0D hdisk3   00000    000006 Online
                00001    000007 Online
002A0E hdisk4   00000    000008 Online
                00001    000009 Online
002A0F hdisk5   00000    000010 Online
                00001    000011 Online
002A10 hdisk6   00000    000012 Online
                00001    000013 Online
002A11 hdisk7   00000    000014 Online
                00001    000015 Online
002A12 hdisk8   00000    000016 Online
                00001    000017 Online
002A13 hdisk9   00000    000018 Online
                00001    000019 Online
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view(-vstv), 終了時刻 = yyyy/mm/dd hh:mm:ss
#

LU情報表示（表示項目を追加する場合）

-lu -item

-itemで指定した項目が-luの表示項目に追加して表示されます。

-itemパラメーターでパラメーター値を何も指定しない場合，またはパラメーター値にallを指定した場合，Physical-LDEV，Virtual-LDEV，Physical-Product，Physical-SerialNumber，Physical-iLU，およびPhysical-ChaPortを除く追加できる項目がすべて表示されます。

-itemパラメーターで追加できる表示項目と，-itemパラメーターの後続に指定するパラメーター値との対応を次の表に示します。

表6‒16　-lu -itemパラメーターで追加できる表示項目と指定する後続パラメーター

追加できる表示項目	後続パラメーター
SLPR	slpr
PathName	pn
ChaPort	cp
CLPR	clpr
Type	type
IO-Count	ic
IO-Errors	ie
DNum	dnu
IEP	iep
LB	lb
VG	vg
Physical-LDEV	phys
Virtual-LDEV	virt
Physical-Product	vid
Physical-SerialNumber	vid
Physical-iLU	vid
Physical-ChaPort	vid
すべての項目	all

各表示項目の内容については，「表6‒18　LU情報の表示項目」を参照してください。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-hdev ホストデバイス名|-pathid パス管理PATH_ID

-hdevパラメーターを指定すると，指定したホストデバイス名に対応するLUの情報だけが表示されます。

ホストデバイス名には，hdisk名を指定します。

英字の大文字，小文字は区別されます。

-pathidパラメーターを指定すると，指定したパス管理PATH_IDを持つパスがアクセスするLUの情報だけが表示されます。

-t

各情報の項目名が非表示になります。

使用例

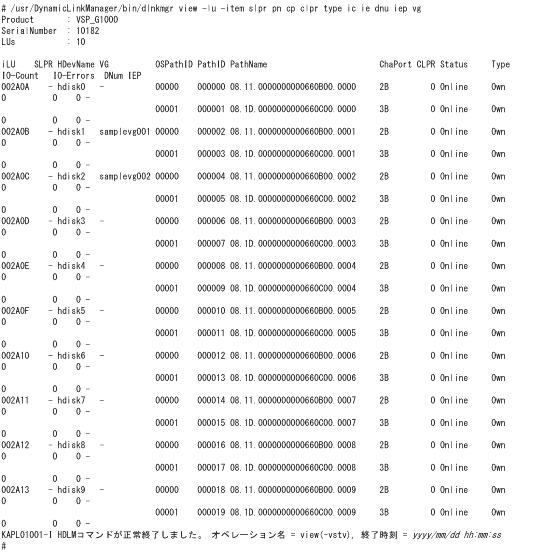

LU情報の表示項目に，SLPR，PathName，ChaPort，CLPR，Type，IO-Count，IO-Errors，DNum，IEP，およびVGを追加して表示する場合

LU情報の概略表示

-lu -c

-luパラメーターと同時に-cパラメーターを指定した場合，LUの構成情報の概略が1行で表示されます。各LUに対して，認識されているパスの総数および稼働状態のパスの本数も表示されます。-cパラメーターを指定する場合，-hdevパラメーターまたは-pathidパラメーターを同時に指定できません。

各表示項目の内容については，「表6‒18　LU情報の表示項目」を参照してください。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-t

各情報の項目名が非表示になります。

使用例

# /usr/DynamicLinkManager/bin/dlnkmgr view -lu -c
Product   S/N   LUs iLU    HDevName Paths  OnlinePaths
VSP_G1000 10182  10 002A0A hdisk0        2           2
                    002A0B hdisk1        2           2
                    002A0C hdisk2        2           2
                    002A0D hdisk3        2           2
                    002A0E hdisk4        2           2
                    002A0F hdisk5        2           2
                    002A10 hdisk6        2           2
                    002A11 hdisk7        2           2
                    002A12 hdisk8        2           2
                    002A13 hdisk9        2           2
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view(-vstv), 終了時刻 = yyyy/mm/dd hh:mm:ss
#

LU情報の概略表示（表示項目を追加する場合）

-lu -c -item

-itemで指定した項目が-lu -cの表示項目に追加して表示されます。

-itemパラメーターでパラメーター値を何も指定しない場合，またはパラメーター値にallを指定した場合，追加できる項目がすべて表示されます。各表示項目の内容については，「表6‒18　LU情報の表示項目」を参照してください。

-itemパラメーターで追加できる表示項目と，-itemパラメーターの後続に指定するパラメーター値との対応を，次の表に示します。

表6‒17　-lu -c -itemパラメーターで追加できる表示項目と指定する後続パラメーター

追加できる表示項目	後続パラメーター
SLPR	slpr
VG	vg
すべての項目	all

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-t

各情報の項目名が非表示になります。

使用例

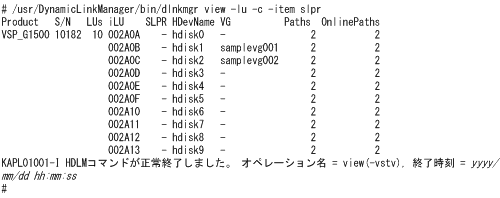

LU情報の概略表示項目に，SLPRおよびVGを追加して表示する場合

LU情報の表示項目

LU情報を表示する場合に，表示される項目とその説明を「表6‒18　LU情報の表示項目」に示します。見出しについて，次に説明します。

• 概略表示しない場合：-luまたは-lu -itemパラメーターを指定した場合を示します。

• 概略表示する場合：-lu -cまたは-lu -c -itemパラメーターを指定した場合を示します。

（凡例）

－：表示されない項目

注※1

-lu -itemパラメーターを使用してパラメーター値に表示項目もしくはallを指定した場合，またはパラメーター値に何も指定しなかった場合だけ表示されます。

注※2

-lu -c -itemパラメーターを使用してパラメーター値に表示項目を指定した場合，allを指定した場合，またはパラメーター値に何も指定しなかった場合だけ表示されます。

注※3

ノンオーナーパスがあるのは，次の場合です。

• global-active deviceを使用している場合で，non-preferred path optionを設定しているとき

-hba

HBAポートを通るパスの情報が，HBAポート単位に表示されます。HDLMはHBAポートごとに固有のHBAポートIDを付けて表示します。OfflineおよびOnlineオペレーションで使用できます。表示される項目とその説明を次の表に示します。

表6‒19　HBAポート情報の表示項目

項目	説明
HbaID	HBAポートIDです。
Port.Bus	Port（HBAアダプター番号，文字列）とBus（バス番号，文字列），またはアダプター種別とアダプター番号がピリオドで区切って表示されます。
HBAPortWWN	ストレージシステムと接続しているHBAのポートWWN情報が，16桁の16進数で表示されます。 この項目は，-hbaと同時に-portwwnを指定した場合だけに表示されます。
IO-Count	表示対象のパスのI/O回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。
IO-Errors	表示対象のパスのI/O障害回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。
Paths	表示対象のパスの総数が，10進数で表示されます。
OnlinePaths	表示対象のパスのうち，稼働状態のパスの数が10進数で表示されます。「Paths」の数と「OnlinePaths」の数が同じであれば，すべてのパスが稼働状態です。「OnlinePaths」の数の方が少ない場合，閉塞状態のパスがあります。閉塞状態のパスを確認し，障害が発生していれば対処してください。

使用例

# /usr/DynamicLinkManager/bin/dlnkmgr view -hba
HbaID Port.Bus IO-Count   IO-Errors  Paths  OnlinePaths
00000 08.11         71520          0     20          20
00001 08.1D           425        100     20          10
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

後続パラメーターの形式を次に示します。

-srt pb

HBAポート情報がHBAアダプター番号（Port），バス番号（Bus）（またはアダプター種別，アダプター番号）の順番にソートされて表示されます。

-portwwn

ストレージシステムと接続しているHBAのポートWWN情報が，16桁の16進数で表示されます。

-t

各情報の項目名が非表示になります。

-cha

CHAポートを通るパスの情報が，CHAポート単位に表示されます。HDLMはCHAポートごとに固有のCHAポートIDを付けて表示します。OfflineおよびOnlineオペレーションで使用できます。表示される項目とその説明を次の表に示します。

表6‒20　CHAポート情報の表示項目

項目	説明
ChaID	CHAポートIDです。
Product	ストレージシステムのモデルIDです。
S/N	ストレージシステムのシリアル番号です。
ChaPort	CHAポート番号です。この番号でストレージシステムに搭載されているCHAポートを特定できます。この番号をストレージシステムの管理プログラムで参照すると，物理的にCHAポートを特定できます。
IO-Count	表示対象のパスのI/O回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。
IO-Errors	表示対象のパスのI/O障害回数の合計数が，10進数で表示されます。表示できる最大値は，232－1（4294967295）です。最大値を超えた場合，0から再カウントします。
Paths	表示対象のパスの総数が，10進数で表示されます。
OnlinePaths	表示対象のパスのうち，稼働状態のパスの数が10進数で表示されます。「Paths」の数と「OnlinePaths」の数が同じであれば，すべてのパスが稼働状態です。「OnlinePaths」の数の方が少ない場合，閉塞状態のパスがあります。閉塞状態のパスを確認し，障害が発生していれば対処してください。

使用例

後続パラメーターの形式を次に示します。

-srt cp

CHAポート情報がストレージシステムのモデルID（Product），ストレージシステムのシリアル番号（S/N），CHAポート番号（ChaPort）の順番にソートされて表示されます。

-t

各情報の項目名が非表示になります。

-drv

PathID，hdisk名，OS管理パスID，およびストレージシステム内のLDEV情報（ストレージシステムのモデルID，シリアル番号，およびLU番号をピリオドで区切った文字列）の対応が表示されます。

各表示項目の内容については，「表6‒21　hdisk，OS管理パスIDおよびLDEV情報」を参照してください。

後続パラメーターの形式を次に示します。

-pstv|-vstv

-pstvパラメーターを指定すると物理ストレージシステムの情報を表示し，-vstvパラメーターを指定するとOSに認識されているストレージシステムの情報を表示します。どちらのパラメーターも指定しない場合は，setオペレーションの-pstvパラメーターで指定された値に従って表示します。

-pstvパラメーターと-vstvパラメーターの指定によって表示結果が異なる表示項目については，「6.2.2　パラメーター」の「表6‒10　-pstvパラメーターの指定によってviewオペレーションの表示結果が異なる表示項目」を参照してください。

-t

各情報の項目名が非表示になります。

使用例

# /usr/DynamicLinkManager/bin/dlnkmgr view -drv
PathID HDevName OSPathID LDEV
000000 hdisk6   00000    VSP_Fx00.400007.000001
000001 hdisk6   00001    VSP_Fx00.400007.000001
000002 hdisk7   00000    VSP_Ex00.621020.0000AA
000003 hdisk7   00001    VSP_Ex00.621020.0000AA
000004 hdisk8   00000    VSP_Ex00.621020.0000AB
000005 hdisk8   00001    VSP_Ex00.621020.0000AB
000006 hdisk9   00000    VSP_Ex00.621020.0000AC
000007 hdisk9   00001    VSP_Ex00.621020.0000AC
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view(-vstv), 終了時刻 = yyyy/mm/dd  hh:mm:ss
#

-help

viewオペレーションの形式が表示されます。

使用例

# /usr/DynamicLinkManager/bin/dlnkmgr view -help
view:
  Format
    dlnkmgr view -sys [ -sfunc | -msrv | -adrv | -pdrv | -lic | -audlog
                       | -lbpathusetimes | -expathusetimes | -exrndpathusetimes | -pstv ] [-t]
    dlnkmgr view -path [-pstv | -vstv] [ -hdev HostDeviceName ] [-stname]
                              [-iem] [-srt {pn | lu | cp}] [-hbaportwwn] [-t]
    dlnkmgr view -path
                 -item [pn] [dn] [lu] [cp] [type] [ic] [ie] [dnu]
                            [hd] [iep] [hbaportwwn] [phys] [virt] [vid]
                 [-pstv | -vstv] [-hdev HostDeviceName] [-stname]
                                          [-srt {pn | lu | cp}] [-t]
    dlnkmgr view -path -c [-pstv | -vstv] [-stname] [-srt {lu | cp}] [-t]
    dlnkmgr view -lu [-pstv | -vstv]
                           [ -hdev HostDeviceName | -pathid AutoPATH_ID ] [-t]
    dlnkmgr view -lu
                 -item [ [slpr] [vg] [pn] [cp] [clpr] [type] [ic] [ie] [dnu]
                         [iep] [lb] [phys] [virt] [vid] | all ]
                 [-pstv | -vstv]
                 [ -hdev HostDeviceName | -pathid AutoPATH_ID ] [-t]
    dlnkmgr view -lu -c [-pstv | -vstv] [-t]
    dlnkmgr view -lu -c -item [ [slpr] [vg] | all ] [-pstv | -vstv] [-t]
    dlnkmgr view -drv [-pstv | -vstv] [-t]
    dlnkmgr view -hba [-srt pb] [-portwwn] [-t]
    dlnkmgr view -cha [-srt cp] [-t]
KAPL01001-I HDLMコマンドが正常終了しました。オペレーション名 = view, 終了時刻 = yyyy/mm/dd hh:mm:ss
#
