2.7.1 DAG構成

アクティブメールボックスデータベースコピーをバックアップおよびリストアする場合のDAG構成例を次に示します。

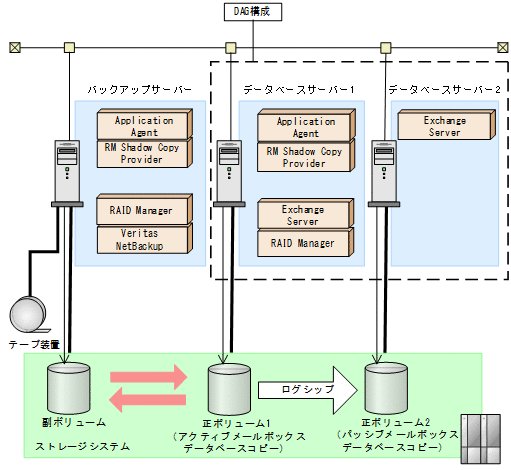

図2-19 アクティブメールボックスデータベースコピーをバックアップおよびリストアする構成

アクティブメールボックスデータベースコピーとして正ボリューム1，パッシブメールボックスデータベースコピーとして正ボリューム2，そしてバックアップサーバーが管理する副ボリュームがあります。アクティブ側で業務，バックアップ，リストアのすべてを担当し，パッシブ側はアクティブ側の業務を一時的に代行します。アクティブ側とパッシブ側のデータの同期は，ログシップで実現されます。アクティブ側で正ボリューム1から副ボリュームにバックアップし，副ボリュームからテープ装置にデータを格納します。

アクティブ側で障害が発生した場合，パッシブ側が業務を代行します。アクティブ側が障害から回復するまで，バックアップおよびリストアできません。アクティブ側の回復後にパッシブ側からシード処理が実行され，代行中の更新データがアクティブ側に反映されます。

パッシブ側で障害が発生した場合，アクティブ側からシード処理が実行され，パッシブ側のデータを回復させます。

アクティブ側，パッシブ側の両方にウイルスなどで論理的な障害が発生した場合，テープ装置から副ボリュームにリストアし，副ボリュームから正ボリューム1にリストアします。リストアされたデータは，シード処理によって正ボリューム2に反映されます。

パッシブメールボックスデータベースコピーをバックアップおよびリストアする場合のDAG構成例を次に示します。

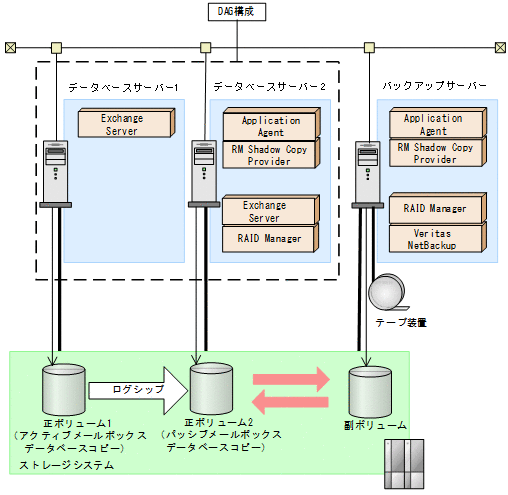

図2-20 パッシブメールボックスデータベースコピーをバックアップおよびリストアする構成

アクティブメールボックスデータベースコピーとして正ボリューム1，パッシブメールボックスデータベースコピーとして正ボリューム2，そしてバックアップサーバーが管理する副ボリュームがあります。アクティブ側は業務，パッシブ側はアクティブ側の代行とバックアップおよびリストアを担当します。アクティブ側とパッシブ側のデータの同期は，ログシップで実現されます。パッシブ側で正ボリューム2から副ボリュームにバックアップし，副ボリュームからテープ装置にデータを格納します。

アクティブ側で障害が発生した場合，パッシブ側が業務を代行します。アクティブ側の回復後にパッシブ側からシード処理が実行され，代行中の更新データがアクティブ側に反映されます。

パッシブ側で障害が発生した場合，アクティブ側からシード処理が実行され，パッシブ側のデータを回復させます。パッシブ側が障害から回復するまで，バックアップおよびリストアできません。

アクティブ側，パッシブ側の両方にウイルスなどで論理的な障害が発生した場合，テープ装置から副ボリュームにリストアし，副ボリュームから正ボリューム2にリストアします。リストアされたデータは，シード処理によって正ボリューム1に反映されます。

アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーを異なるバックアップサーバーを使用してバックアップおよびリストアする場合のDAG構成例を次に示します。

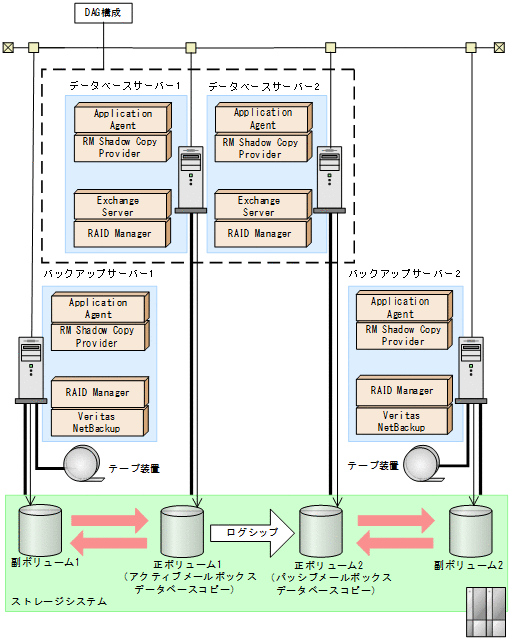

図2-21 アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーで異なるバックアップサーバーを使用した構成

アクティブメールボックスデータベースコピーとして正ボリューム1，パッシブメールボックスデータベースコピーとして正ボリューム2があります。そして，バックアップサーバー1が管理する副ボリューム1，バックアップサーバー2が管理する副ボリューム2があります。アクティブ側とパッシブ側のデータの同期は，ログシップで実現されます。アクティブ側とパッシブ側の両方でバックアップし，それぞれの副ボリュームからテープ装置にデータを格納します。

アクティブ側で障害が発生した場合，パッシブ側が業務を代行し，バックアップおよびリストアします。代行中にパッシブ側で論理的な障害が発生した場合，テープ装置から副ボリューム2にリストア，さらに副ボリューム2から正ボリューム2にリストアします。アクティブ側の回復後に，正ボリューム2からシード処理が実行され，代行中の更新データが正ボリューム1に反映されます。

パッシブ側で障害が発生した場合，アクティブ側からシード処理が実行され，パッシブ側のデータを回復させます。

アクティブ側，パッシブ側の両方にウイルスなどで論理的な障害が発生した場合，テープ装置から副ボリューム1にリストアし，副ボリューム1から正ボリューム1にリストアします。リストアされたデータは，シード処理によって正ボリューム2に反映されます。

アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーを同じバックアップサーバーを使用してバックアップおよびリストアする場合のDAG構成例を次に示します。

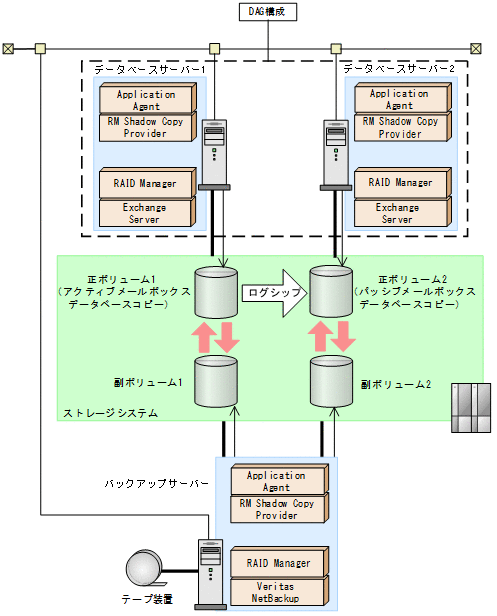

図2-22 アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーで同じバックアップサーバーを使用した構成

アクティブメールボックスデータベースコピーとして正ボリューム1，パッシブメールボックスデータベースコピーとして正ボリューム2があります。そして，バックアップサーバーが管理する副ボリューム1と副ボリューム2があります。アクティブ側とパッシブ側のデータの同期は，ログシップで実現されます。アクティブ側とパッシブ側の両方でバックアップし，それぞれの副ボリュームからテープ装置にデータを格納します。

アクティブ側で障害が発生した場合，パッシブ側が業務を代行します。アクティブ側の回復後にパッシブ側からシード処理が実行され，代行中の更新データがアクティブ側に反映されます。

パッシブ側で障害が発生した場合，アクティブ側からシード処理が実行され，パッシブ側のデータを回復させます。

アクティブ側，パッシブ側の両方にウイルスなどで論理的な障害が発生した場合，テープ装置から副ボリューム1にリストアし，副ボリューム1から正ボリューム1にリストアします。リストアされたデータは，シード処理によって副ボリューム2に反映されます。

Application Agentを使用した4種類のDAG構成の比較表を次に示します。システムを構成する際に参考にしてください。

表2-2 DAG構成の比較

項目	構成1	構成2	構成3	構成4
対障害性	バックアップサーバーまたはバックアップボリュームに障害が発生した場合，バックアップおよびリストアできない。		1つのバックアップサーバーまたはバックアップボリュームに障害が発生した場合でも，バックアップおよびリストアできる。	1つのバックアップボリュームに障害が発生した場合でも，バックアップおよびリストアできる。バックアップサーバーに障害が発生した場合，バックアップおよびリストアできない。
コスト	バックアップサーバー数とバックアップボリューム数が構成3と構成4に比べて少なく済む。		バックアップサーバー数とバックアップボリューム数が構成1と構成2に比べて多い。

（凡例）

構成1：アクティブメールボックスデータベースコピーをバックアップおよびリストアする構成

構成2：パッシブメールボックスデータベースコピーをバックアップおよびリストアする構成

構成3：アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーを異なるバックアップサーバーを使用してバックアップおよびリストアする構成

構成4：アクティブメールボックスデータベースコピーとパッシブメールボックスデータベースコピーを同じバックアップサーバーを使用してバックアップおよびリストアする構成
