Replication Manager Application Agent CLI ユーザーズガイド
Application Agentでは，ローカルサイトのストレージシステムの障害に備えて，TrueCopyやUniversal Replicatorを使用した，リモートサイトのストレージシステムへのバックアップ，リストアに対応しています。ここでは，ストレージシステム間（ローカルサイトとリモートサイトの間）でバックアップおよびリストアする場合の構成について示します。
ストレージシステム間でバックアップおよびリストアするシステム構成として，次のような構成に対応しています。
それぞれの場合の構成について説明します。
Application Agentはストレージシステム間でバックアップ，リストアするための基本構成として，TrueCopyまたはUniversal Replicator機能を使用した構成に対応しています。
TrueCopyまたはUniversal Replicatorのシステム構成図を次に示します。

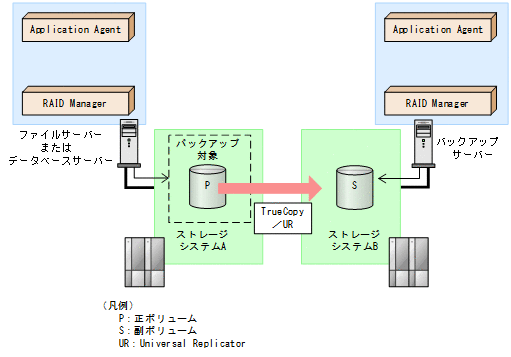

図2-2 TrueCopyまたはUniversal Replicatorのシステム構成
![[図]](GRAPHICS/JC020510.GIF)
Application AgentはShadowImageとTrueCopyのマルチターゲット構成に対応しています。
ShadowImageとTrueCopyのマルチターゲット構成の図を次に示します。

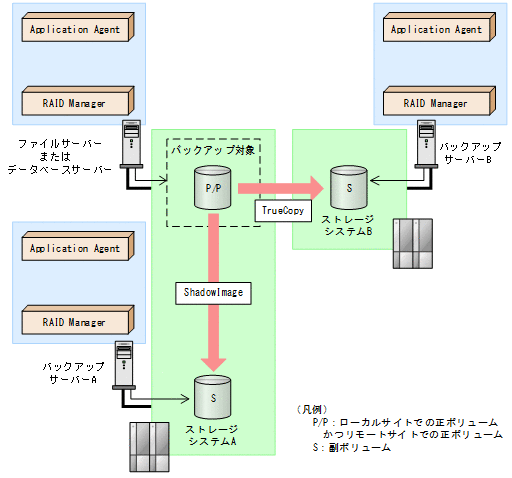

図2-3 ShadowImageとTrueCopyのマルチターゲット構成
![[図]](GRAPHICS/JC020520.GIF)
Application AgentはShadowImageとUniversal Replicatorのマルチターゲット構成に対応しています。
ShadowImageとUniversal Replicatorのマルチターゲット構成の図を次に示します。

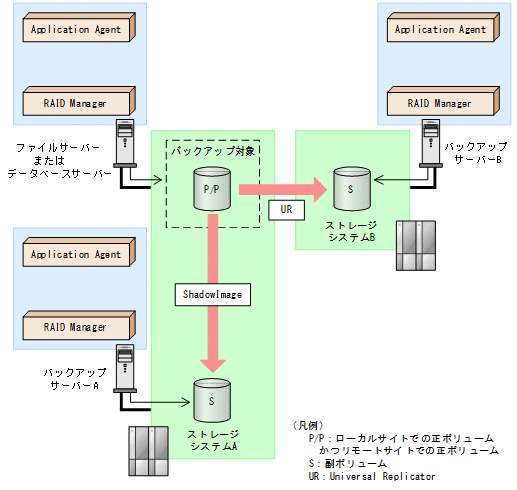

図2-4 ShadowImageとUniversal Replicatorのマルチターゲット構成
![[図]](GRAPHICS/JC020530.GIF)
Application AgentはTrueCopyとUniversal Replicatorのマルチターゲット構成に対応しています。
TrueCopyとUniversal Replicatorのマルチターゲット構成の図を次に示します。

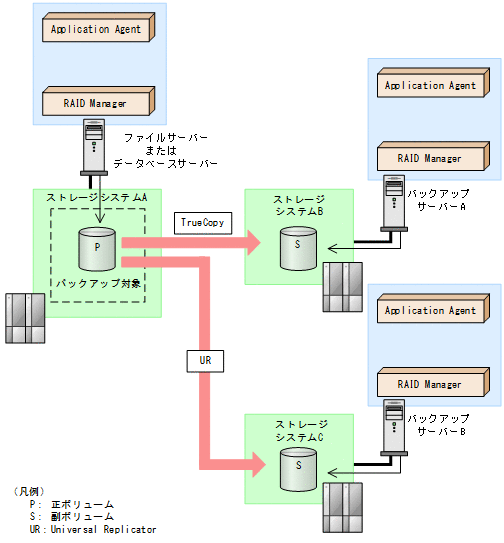

図2-5 TrueCopyとUniversal Replicatorのマルチターゲット構成
![[図]](GRAPHICS/JC020531.GIF)
Application AgentはShadowImage（複数世代），TrueCopyまたはUniversal Replicatorの構成に対応しています。
ShadowImage（複数世代），TrueCopyまたはUniversal Replicatorの構成図を次に示します。

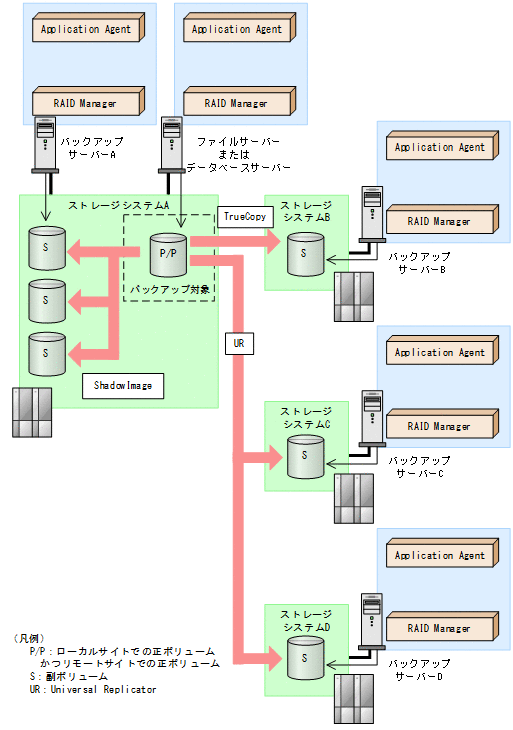

図2-6 ShadowImage（複数世代），TrueCopyまたはUniversal Replicatorの構成
![[図]](GRAPHICS/JC020540.GIF)
