1.3.3 TP1-Bridgeを使用する場合の最小機器構成（通常版かつTP1-Bridge限定）
(1) オンプレミス環境の場合（通常版）
オンプレミス環境でTP1-Bridgeを使用する場合の最小機器構成について説明します。
各MediatorのPodは可用性を確保するため、別々のKubernetesワーカーノードに配置し、物理的にも別のマシンとする必要があります。
補助合意用のEADSクラスタ内のEADSサーバのPodは可用性を確保するため、別々のKubernetesワーカーノードに配置し、物理的にも別のマシンとする必要があります。
MediatorのPodとEADSサーバのPodは、同一のワーカーノードにも配置できます。
Mediatorの最小個数は分散合意方式によって異なります。
なお、各MediatorのPodと、補助合意用のEADSクラスタ内のPod（EADSサーバのPodを除く）は、任意にKubernetesワーカーノードに配置できます（HMP-PCTOでは規定しません）。
OpenTP1は、Kubernetesクラスタ外に配置してください。
各KubernetesアプリケーションをデプロイするNamespaceの名称および数は任意とします。
-
ThreeQuarters合意方式での最小機器構成
オンプレミス環境でTP1-Bridgeを使用する場合の、ThreeQuarters合意方式での最小機器構成を次の図に示します。

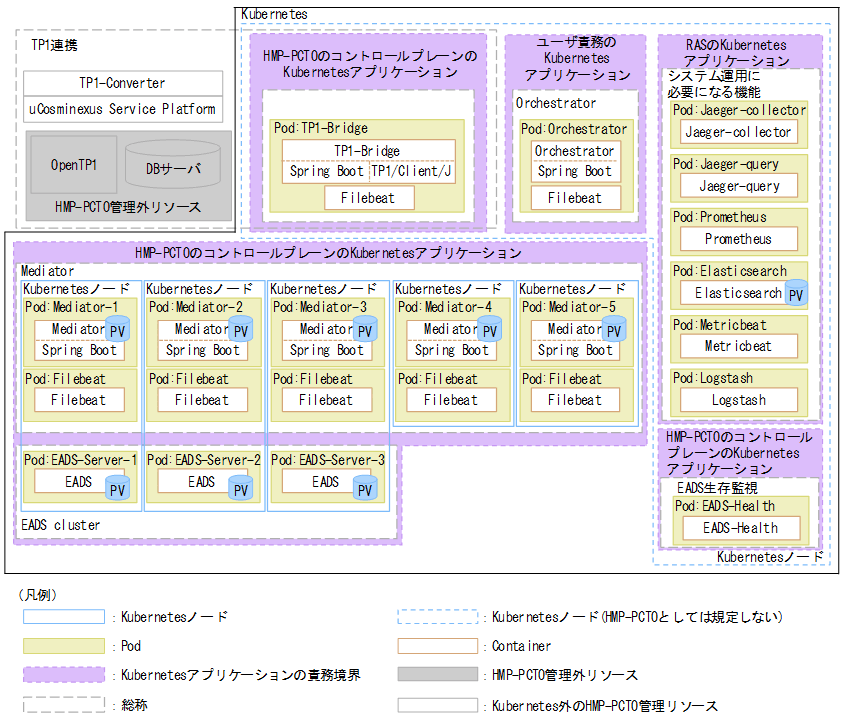

図1‒14 オンプレミス環境でTP1-Bridgeを使用する場合の最小機器構成（ThreeQuarters合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011100.GIF)
-
PrivilegedValue合意方式での最小機器構成
オンプレミス環境でTP1-Bridgeを使用する場合の、PrivilegedValue合意方式での最小機器構成を次の図に示します。

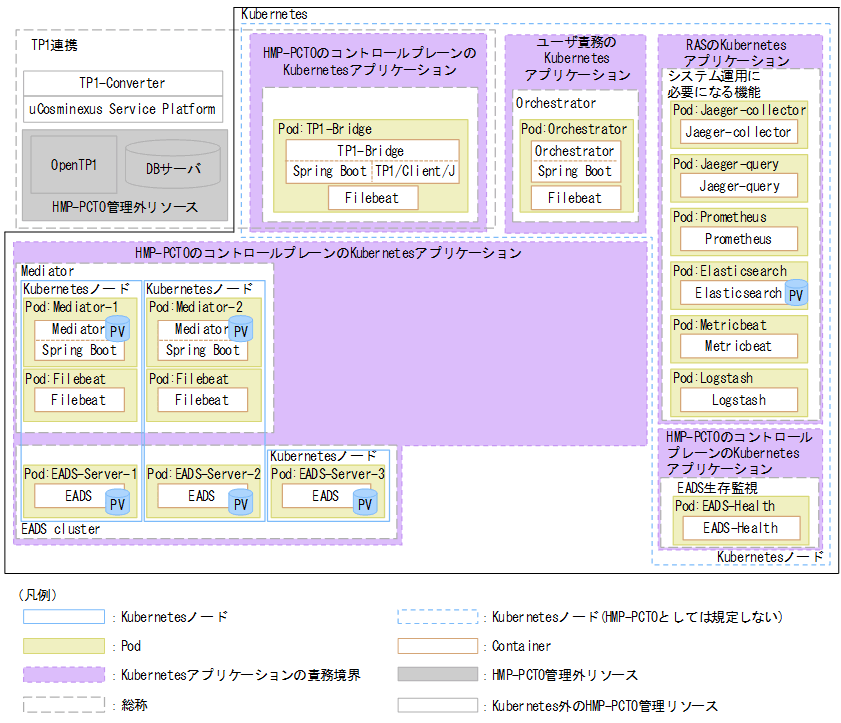

図1‒15 オンプレミス環境でTP1-Bridgeを使用する場合の最小機器構成（PrivilegedValue合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011200.GIF)
(2) Microsoft Azure環境の場合（通常版）
Microsoft Azure環境でTP1-Bridgeを使用（Azure Monitorを使用してトラブルシュート情報を収集）する場合の最小機器構成について説明します。
-
ThreeQuarters合意方式での最小機器構成
Microsoft Azure環境でTP1-Bridgeを使用する場合の、ThreeQuarters合意方式での最小機器構成を次の図に示します。

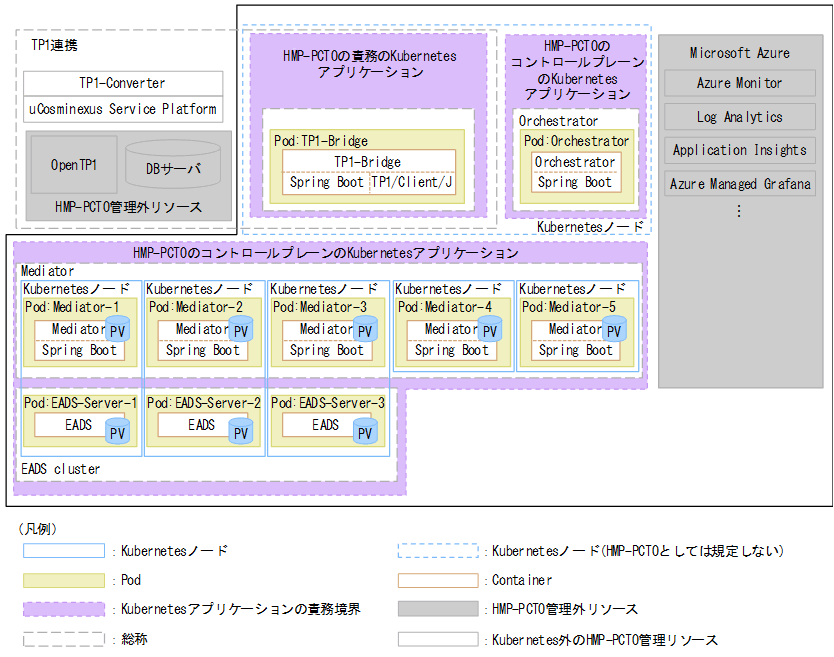

図1‒16 Microsoft Azure環境でTP1-Bridgeを使用する場合の最小機器構成（ThreeQuarters合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011700.GIF)
-
PrivilegedValue合意方式での最小機器構成
Microsoft Azure環境でTP1-Bridgeを使用する場合の、PrivilegedValue合意方式での最小機器構成を次の図に示します。

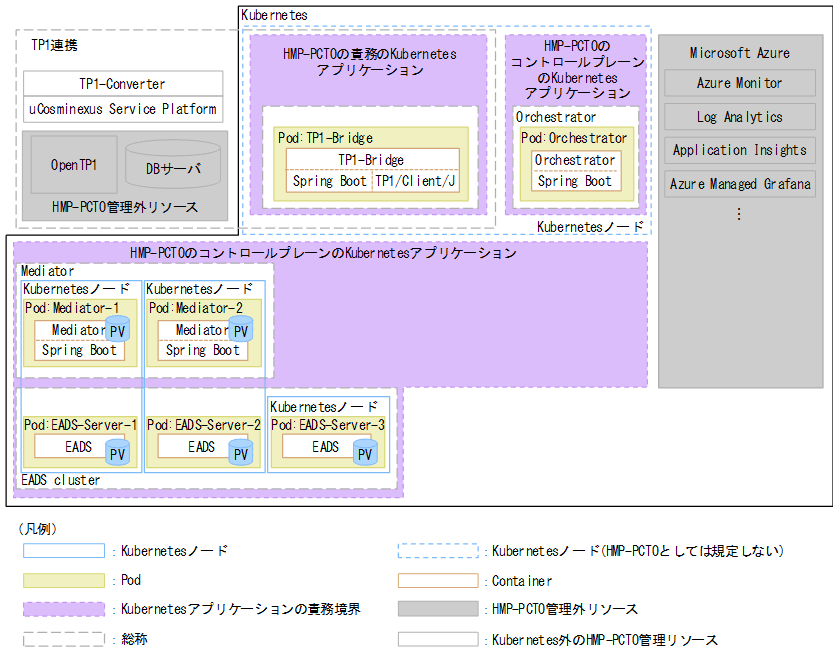

図1‒17 Microsoft Azure環境でTP1-Bridgeを使用する場合の最小機器構成（PrivilegedValue合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011800.GIF)
