1.3.2 TCC-Participantを使用する場合の最小機器構成（TCC-Participant限定）
(1) オンプレミス環境の場合（通常版）
オンプレミス環境でTCC-Participantを使用する場合の最小機器構成について説明します。
各MediatorのPodは可用性を確保するため、別々のKubernetesワーカーノードに配置し、物理的にも別のマシンとする必要があります。Mediatorの最小個数は分散合意方式によって異なります。
各KubernetesアプリケーションをデプロイするNamespaceの名称および数は任意とします。
補助合意用のEADSクラスタ内のEADSサーバのPodは可用性を確保するため、別々のKubernetesワーカーノードに配置し、物理的にも別のマシンとする必要があります。
MediatorのPodとEADSサーバのPodは、同一のワーカーノードにも配置できます。
なお、各MediatorのPodと、補助合意用のEADSクラスタ内のPod（EADSサーバのPodを除く）は、任意にKubernetesワーカーノードに配置できます（HMP-PCTOでは規定しません）。
-
ThreeQuarters合意方式での最小機器構成
オンプレミス環境でTCC-Participantを使用する場合の、ThreeQuarters合意方式での最小機器構成を次の図に示します。

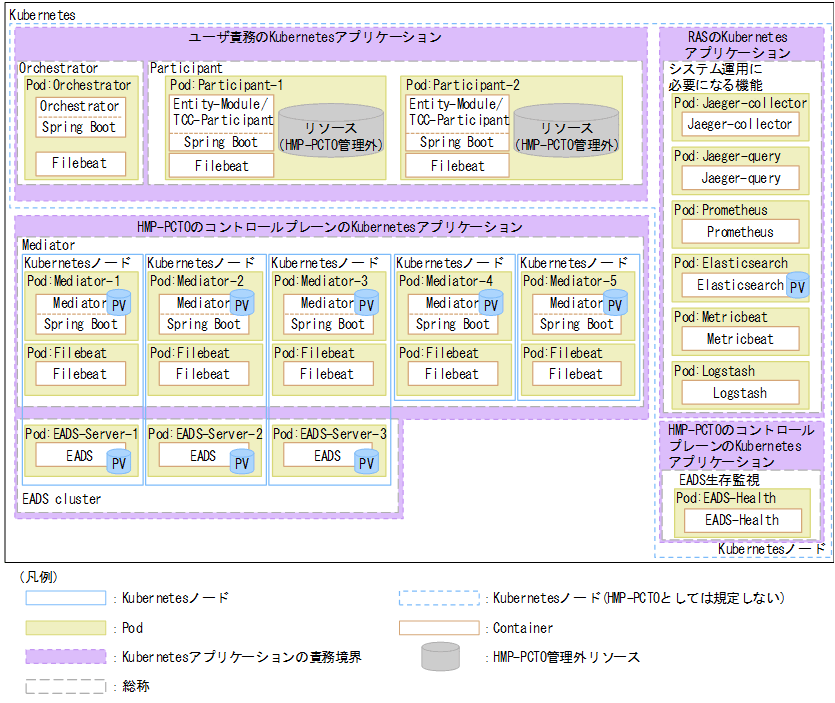

図1‒8 オンプレミス環境でTCC-Participantを使用する場合の最小機器構成（ThreeQuarters合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU010600.GIF)
-
PrivilegedValue合意方式での最小機器構成
オンプレミス環境でTCC-Participantを使用する場合の、PrivilegedValue合意方式での最小機器構成を次の図に示します。

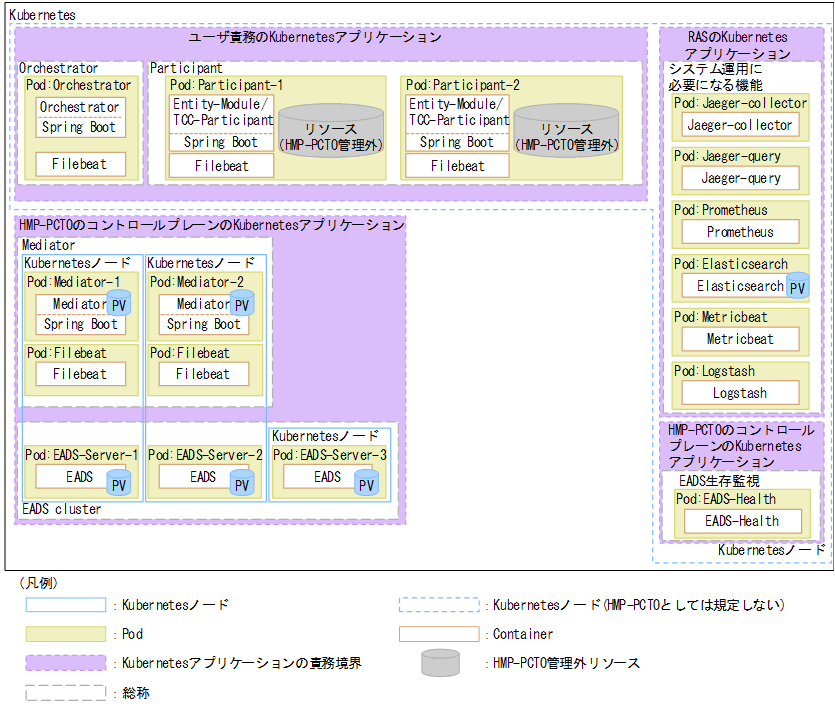

図1‒9 オンプレミス環境でTCC-Participantを使用する場合の最小機器構成（PrivilegedValue合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU010700.GIF)
(2) Microsoft Azure環境の場合（通常版）
Microsoft Azure環境でTCC-Participantを使用（Azure Monitorを使用してトラブルシュート情報を収集）する場合の最小機器構成について説明します。
-
ThreeQuarters合意方式での最小機器構成
Microsoft Azure環境でTCC-Participantを使用する場合の、ThreeQuarters合意方式での最小機器構成を次の図に示します。

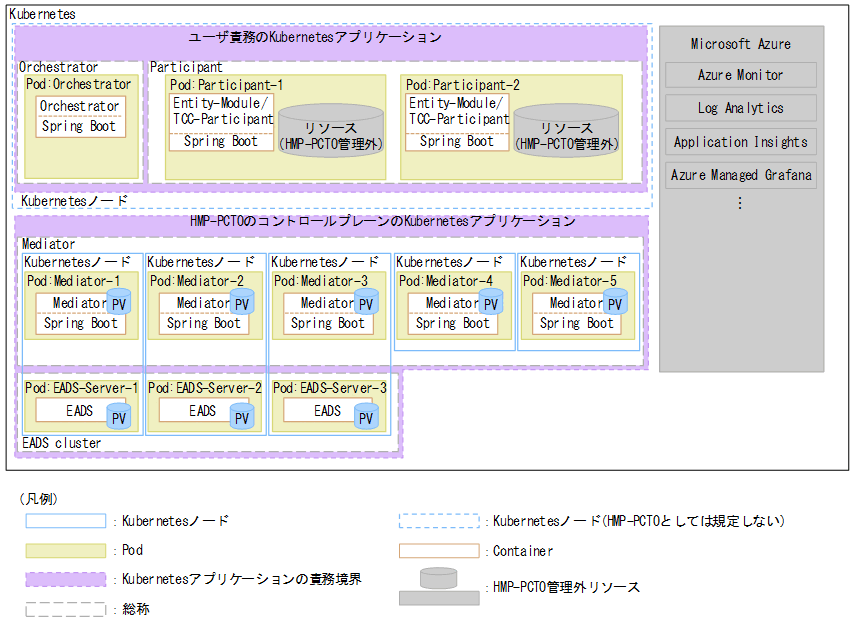

図1‒10 Microsoft Azure環境でTCC-Participantを使用する場合の最小機器構成（ThreeQuarters合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011500.GIF)
-
PrivilegedValue合意方式での最小機器構成
Microsoft Azure環境でTCC-Participantを使用する場合の、PrivilegedValue合意方式での最小機器構成を次の図に示します。

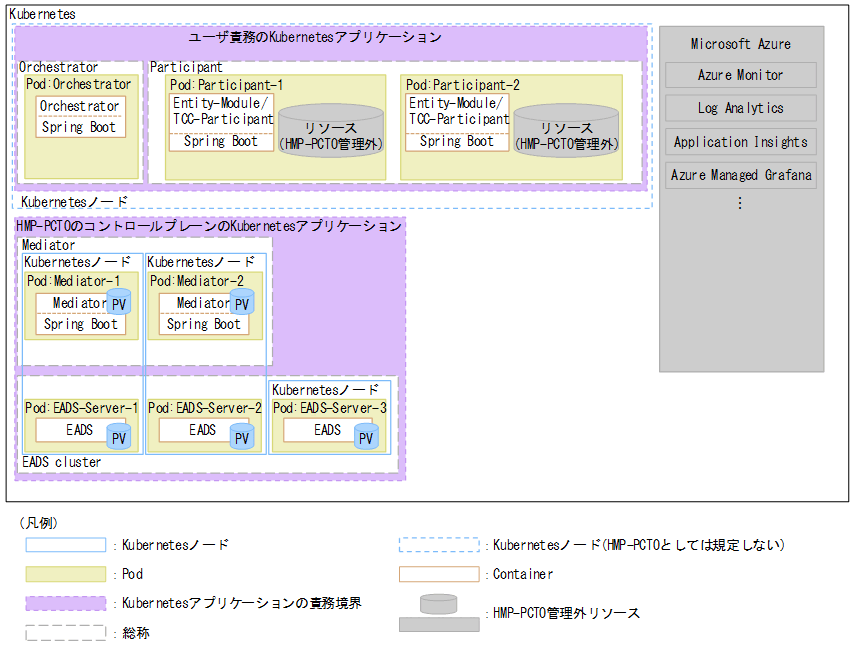

図1‒11 Microsoft Azure環境でTCC-Participantを使用する場合の最小機器構成（PrivilegedValue合意方式（通常版）） ![[図データ]](./GRAPHICS/ZU011600.GIF)
(3) トライアル版の場合
トライアル版では、EADSの代わりにMockサーバを使用します。Mockサーバの場合、コンテナは1つで可用性を考慮しないため、別ノードとする必要はありません。
HMP-PCTOではMediatorを別ノードに配置することを推奨していますが、同一ノードにも配置できます。
-
ThreeQuarters合意方式での最小機器構成
TCC-Participantを使用する場合の、ThreeQuarters合意方式での最小機器構成を次の図に示します。

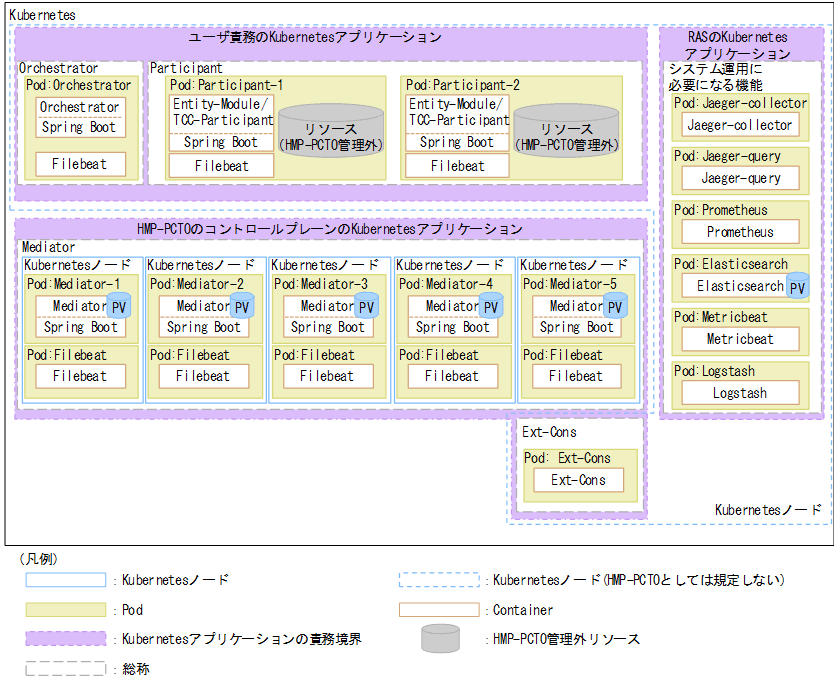

図1‒12 TCC-Participantを使用する場合の最小機器構成（ThreeQuarters合意方式（トライアル版）） ![[図データ]](./GRAPHICS/ZU010800.GIF)
-
PrivilegedValue合意方式での最小機器構成
TCC-Participantを使用する場合の、PrivilegedValue合意方式での最小機器構成を次の図に示します。

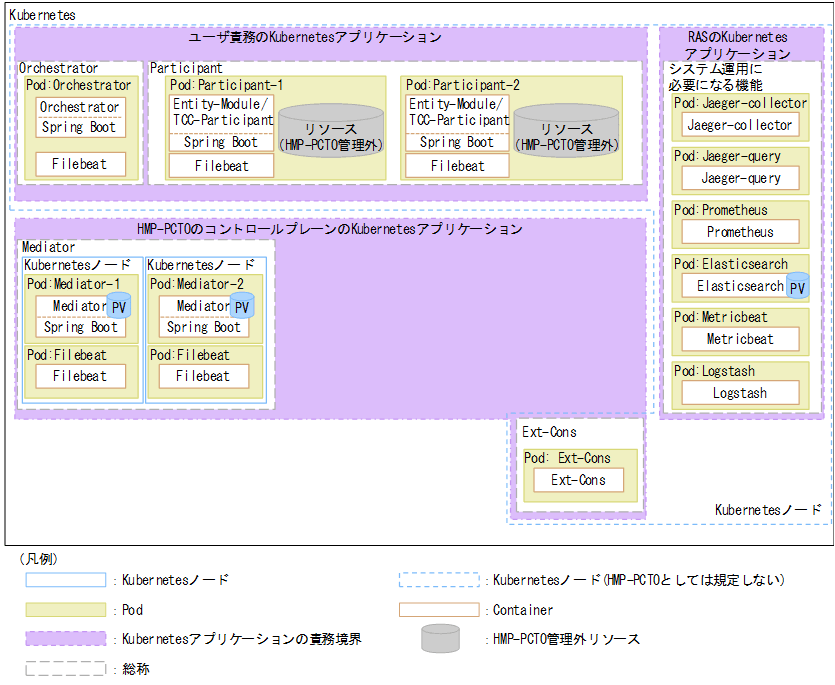

図1‒13 TCC-Participantを使用する場合の最小機器構成（PrivilegedValue合意方式（トライアル版）） ![[図データ]](./GRAPHICS/ZU010900.GIF)
