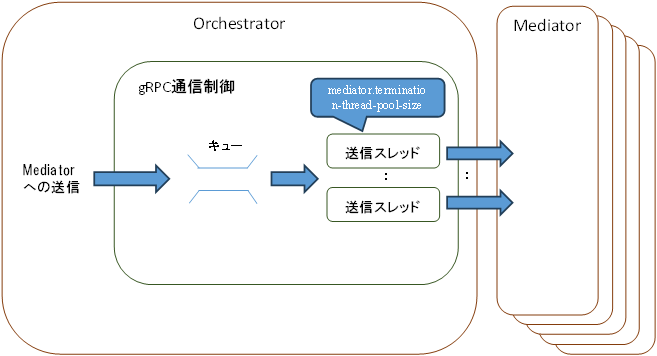

3.7.1　スレッドプール

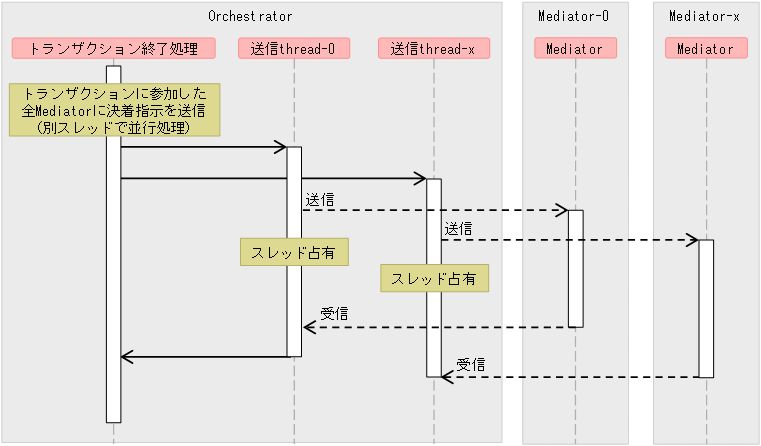

(a)　設計指針

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するMediatorの台数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数×トランザクションに参加するMediatorの台数分のスレッドは必要ありません。

スレッドの占有期間に相当するMediatorからの応答時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するMediatorの台数の2倍未満になった場合は、トランザクションに参加するMediatorの台数を2倍したスレッド数としてください。

Orchestrator1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B × C

X:スレッド数

A:目標TPS

B:トランザクションに参加するMediator台数

C:Mediatorからの応答時間（秒）

例）

目標40TPS、トランザクションに参加するMediator5台、Mediatorからの応答時間0.1秒とした場合、必要なスレッド数は20となります。

X = 40 × 5 × 0.1

X = 20

安全率を1.5とした場合、必要なスレッド数は30となります。

X = 20 × 1.5

X = 30

(b)　チューニング対象のパラメタ一覧

表3‒18　Orchestratorのチューニング対象のパラメタ一覧

項番	パラメタ	説明
1	mediator.termination-thread-pool-size	OrchestratorからMediatorへの送信に使用するスレッド数を指定します。 詳細は「7.2.2　Orchestrator」を参照してください。

(c)　チューニング方法

mediator.termination-thread-pool-size

このパラメタに関する情報はメトリクスデータによって確認できます。メトリクスデータの確認方法の詳細については、「9.4.3　メトリクス」を参照してください。

PrometheusのWeb UIで「executor_active_threads{job="orchestrator-scraper"}」のクエリを入力し、Executeボタンを押すことでGraphタブに下図のような状態で表示されます。

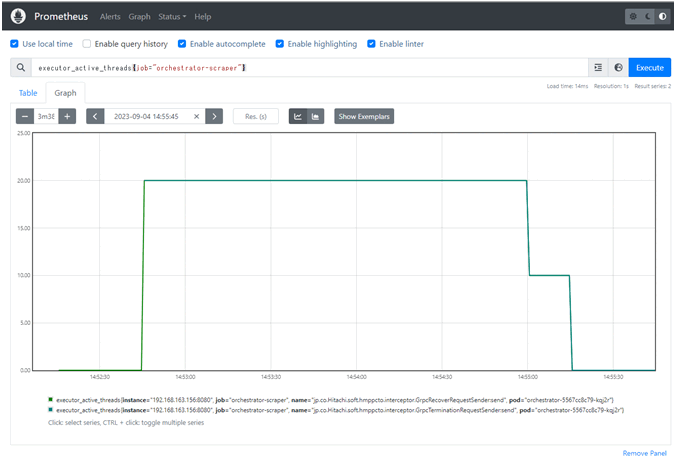

図3‒3　PrometheusのWeb UI

長い期間このパラメタで指定した値で推移している場合、スレッド不足によってMediatorへの送信待ちが発生しているおそれがあります。このパラメタの値を増やすことで、次の図のように処理時間を改善できる場合があります。図中のＸは改善前の処理時間、図中のＹは改善後の処理時間。

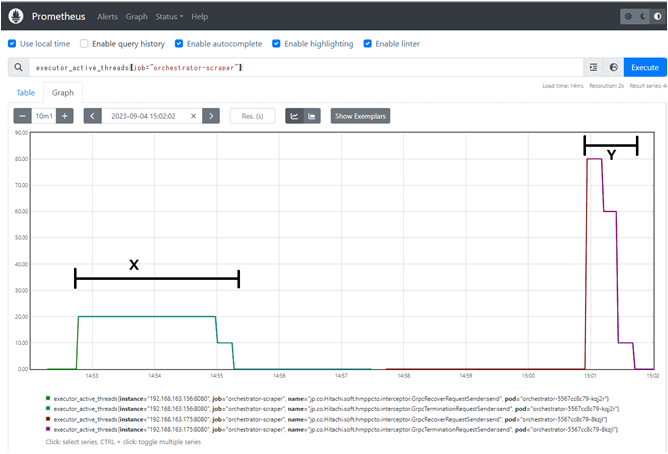

図3‒4　PrometheusのWeb UI

また、分散トレースデータでもスレッドの空き待ち状態になっているかどうか確認できます。JaegerのWeb UIで確認したいトレース情報のTrace Pageを表示し、次のオペレーション名のspanを表示します。

「Sent.hmppcto.mediator.TerminationReceiverService.commit」「Sent:hmppcto.mediator.TerminationReceiverService.rollback」

上記spanのStart Timeが次のspanのLogs「end AP」と差が大きい場合、このパラメタで指定するスレッドが不足してスレッドの空き待ち状態になっているおそれがあります。

オペレーション名「Recv:j.c.H.s.h.i.TxInterceptor:innerIntercept」

分散トレースの確認方法の詳細については、「9.4.2　分散トレース」を参照してください。

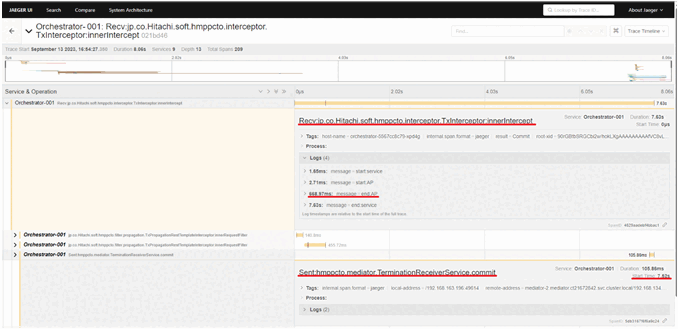

スレッドが空き待ちになっている状態の参考データを下図に示します。

図3‒5　スレッドが空き待ち状態

(a)　設計指針

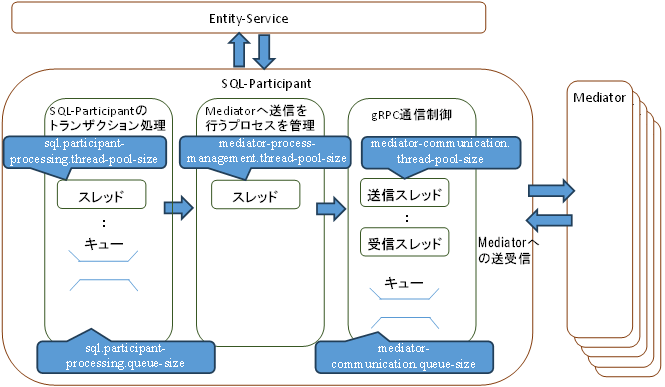

■SQL-Participantのトランザクション処理に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

SQL-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B

X:スレッド数

A:目標TPS

B:処理時間（秒）

例）

目標40TPS、処理時間を0.1秒とした場合、必要なスレッド数は4となります。

X = 40 × 0.1

X = 4

安全率を1.5とした場合、必要なスレッド数は6となります。

X = 4 × 1.5

X = 6

■SQL-Participantのトランザクション処理に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

SQL-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

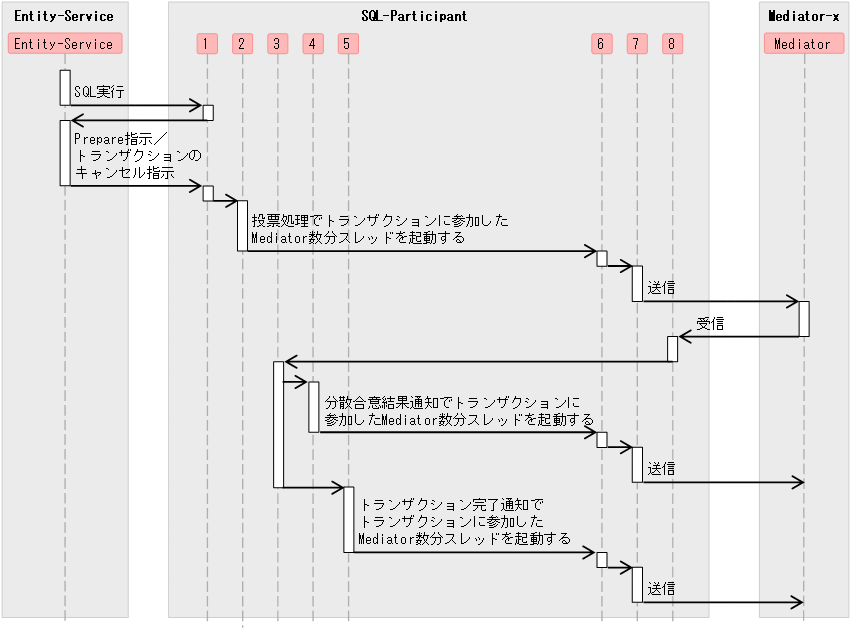

■Mediatorへ送信を行うプロセスの管理に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するMediatorの台数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数×トランザクションに参加するMediatorの台数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するMediatorの台数の2倍未満になった場合は、トランザクションに参加するMediatorの台数を2倍したスレッド数としてください。

SQL-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B × C × 2^※

X:スレッド数

A:目標TPS

B:トランザクションに参加するMediator台数

C:処理時間（秒）

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、トランザクションに参加するMediator5台、処理時間0.1秒とした場合、必要なスレッド数は40となります。

X = 40 × 5 × 0.1 × 2

X = 40

安全率を1.5とした場合、必要なスレッド数は60となります。

X = 40 × 1.5

X = 60

■gRPC通信制御に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するMediatorの台数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数×トランザクションに参加するMediatorの台数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するMediatorの台数の2倍未満になった場合は、トランザクションに参加するMediatorの台数を2倍したスレッド数としてください。

SQL-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B × C × 2^※

X:スレッド数

A:目標TPS

B:トランザクションに参加するMediator台数

C: 処理時間（秒）

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、トランザクションに参加するMediator5台、処理時間0.1秒とした場合、必要なスレッド数は40となります。

X = 40 × 5 × 0.1 × 2

X = 40

安全率を1.5とした場合、必要なスレッド数は60となります。

X = 40 × 1.5

X = 60

■gRPC通信制御に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

SQL-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B × 2^※

Y:キュー数

A:目標TPS

B:係数

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは20となります。

Y = 40 × 0.25 × 2

Y = 20

(b)　チューニング対象のパラメタ一覧

表3‒19　SQL-Participantのチューニング対象のパラメタ一覧

項番	パラメタ	説明
1	sql.participant-processing.thread-pool-size	SQL-Participantがトランザクション処理で実行するスレッド数を指定します。 詳細は「7.2.4　SQL-Participant」を参照してください。
2	sql.participant-processing.queue-size	SQL-Participantがトランザクション処理に使用するスレッドの割り当て待ちをするキューのサイズを指定します。 詳細は「7.2.4　SQL-Participant」を参照してください。
3	mediator-process-management.thread-pool-size	Mediatorへ送信を行うプロセスを管理するスレッド数を指定します。 詳細は「7.2.4　SQL-Participant」を参照してください。
4	mediator-communication.thread-pool-size	ParticipantがMediatorと送受信を行うスレッド数を指定します。 詳細は「7.2.4　SQL-Participant」を参照してください。
5	mediator-communication.queue-size	ParticipantがMediatorとの送受信に使用するスレッドの割り当て待ちをするキューのサイズを指定します。 詳細は「7.2.4　SQL-Participant」を参照してください。

(c)　チューニング方法

各パラメタに関する情報はメトリクスデータによって確認できます。メトリクスデータの確認方法の詳細については、「9.4.3　メトリクス」を参照してください。

PrometheusのWeb UIで次に示す表のクエリを入力し、Executeボタンを押すことでGraphタブに下図のような状態で表示されます。

表3‒20　Prometheusで利用するクエリ

チューニング対処のパラメタ	クエリ
sql.participant-processing.thread-pool-size	executor_active_threads{job=" sql-participant-scraper"}
mediator-process-management.thread-pool-size
mediator-communication.thread-pool-size
sql.participant-processing.queue-size	executor_queued_tasks{job=" sql-participant-scraper"}
mediator-communication.queue-size

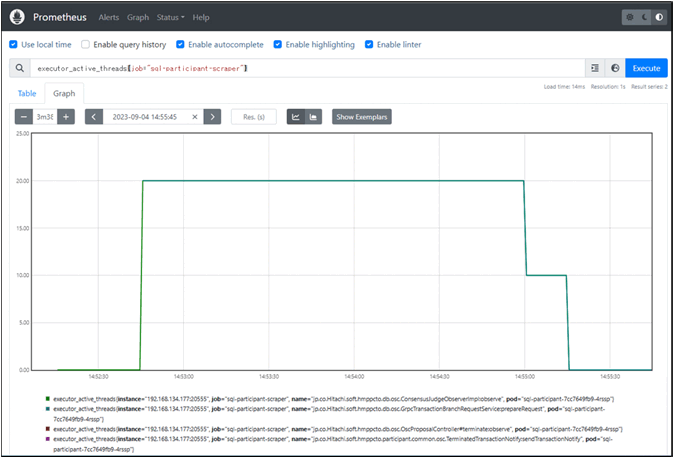

図3‒8　PrometheusのWeb UI

executor_active_threads{job="sql-participant-scraper"}の結果が、長い期間sql.participant-processing.thread-pool-size、mediator-process-management.thread-pool-size、mediator-communication.thread-pool-sizeで指定した値で推移している場合、スレッド不足によって、処理の遅延が発生しているおそれがあります。これらのパラメタの値を増やすことで、次の図のように処理時間を改善できる場合があります。図中のＸは改善前の処理時間、図中のＹは改善後の処理時間です。

図3‒9　PrometheusのWeb UI

また、executor_queued_tasks{job="sql-participant-scraper"}の結果が、sql.participant-processing.queue-size やmediator-communication.queue-sizeで指定した値で推移している場合、キューサイズ不足が発生しているおそれがあります。これらのパラメタの値を増やすことでキューサイズ不足を防ぐことができます。

また、分散トレースデータでもスレッドの空き待ち状態になっているかどうか確認できます。JaegerのWeb UIで確認したいトレース情報のTrace Pageを表示し、次のオペレーション名のspanを表示します。

• sql.participant-processing.thread-pool-size

  オペレーション名「j.c.H.s.h.p.s.GrpcTerminationJudgeRequestSender」

  (Tagsが「internal.span.format」と「status.code」だけのspan)

  オペレーション名「j.c.H.s.h.p.s.GrpcNotifyTerminationResultRequestSender」

  (Tagsが「internal.span.format」と「status.code」だけのspan)

  オペレーション名「j.c.H.s.h.p.c.o.TerminatedTransactionNotify:sendTransactionNotify」

  (Tagsが「internal.span.format」と「status.code」だけのspan)

• mediator-process-management.thread-pool-size

  オペレーション名「j.c.H.s.h.p.s.GrpcTerminationJudgeRequestSender」

  (Tagsに「branch-xid」などが含まれるspan)

  オペレーション名「j.c.H.s.h.p.s.GrpcNotifyTerminationResultRequestSender」

  (Tagsに「consensus-value」などが含まれるspan)

  オペレーション名「j.c.H.s.h.p.c.o.TerminatedTransactionNotify:sendTransactionNotify」

  (Tagsに「host-name」などが含まれるspan)

• mediator-communication.thread-pool-size

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.propose」

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.notifyTerminationResult」

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.notifyTerminatedTransaction」

上記spanのDurationが大きい場合、SQL-Participantのパラメタで指定するスレッドが不足してスレッドの空き待ち状態になっているおそれがあります。

分散トレースの確認方法の詳細については、「9.4.2　分散トレース」を参照してください。

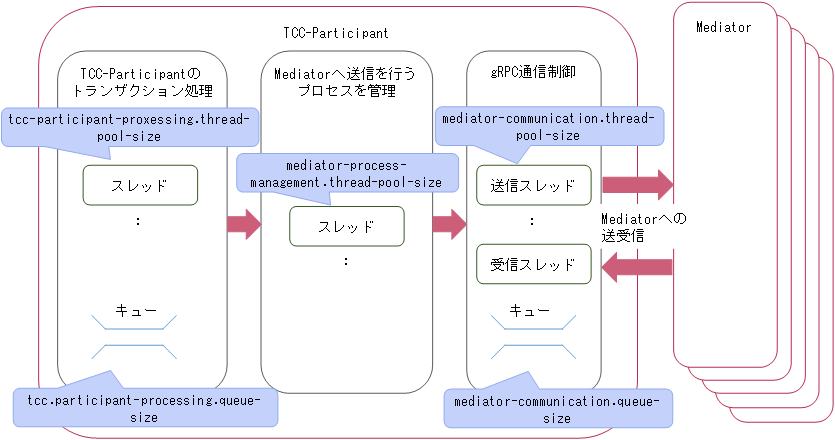

(a)　設計指針

■TCC-Participantのトランザクション処理に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B

X:スレッド数

A:目標TPS

B:処理時間（秒）

例）

目標40TPS、処理時間を0.1秒とした場合、必要なスレッド数は4となります。

X = 40 × 0.1

X = 4

安全率を1.5とした場合、必要なスレッド数は6となります。

X = 4 × 1.5

X = 6

■TCC-Participantのトランザクション処理に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

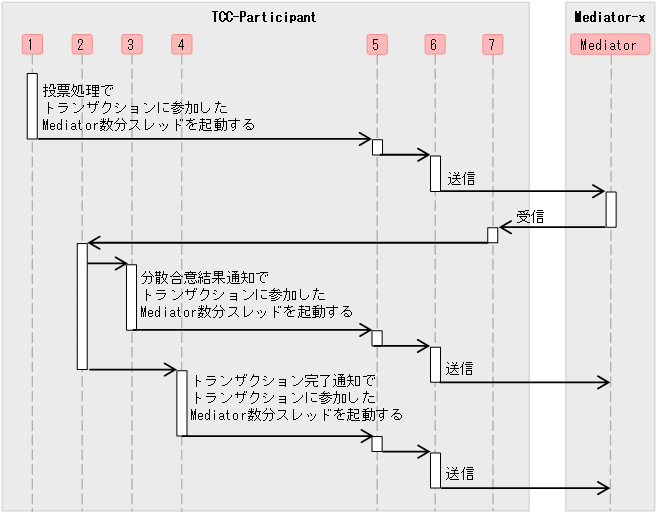

■Mediatorへ送信を行うプロセスの管理に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するMediatorの台数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数×トランザクションに参加するMediatorの台数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するMediatorの台数の2倍未満になった場合は、トランザクションに参加するMediatorの台数を2倍したスレッド数としてください。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B × C × 2^※

X:スレッド数

A:目標TPS

B:トランザクションに参加するMediator台数

C:処理時間（秒）

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、トランザクションに参加するMediator5台、処理時間0.1秒とした場合、必要なスレッド数は40となります。

X = 40 × 5 × 0.1 × 2

X = 40

安全率を1.5とした場合、必要なスレッド数は60となります。

X = 40 × 1.5

X = 60

■gRPC通信制御に使用するスレッドプール

複数のトランザクションを同時に実行する際、極力スレッドの空き待ちが発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するMediatorの台数分スレッドが必要です。

ただし、トランザクションの終了が重ならないかぎりは、トランザクションの同時実行数×トランザクションに参加するMediatorの台数分のスレッドは必要ありません。

スレッドの占有期間に相当する処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるために安全率を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するMediatorの台数の2倍未満になった場合は、トランザクションに参加するMediatorの台数を2倍したスレッド数としてください。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

X = A × B × C × 2^※

X:スレッド数

A:目標TPS

B:トランザクションに参加するMediator台数

C: 処理時間（秒）

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、トランザクションに参加するMediator5台、処理時間0.1秒とした場合、必要なスレッド数は40となります。

X = 40 × 5 × 0.1 × 2

X = 40

安全率を1.5とした場合、必要なスレッド数は60となります。

X = 40 × 1.5

X = 60

■gRPC通信制御に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B × 2^※

Y:キュー数

A:目標TPS

B:係数

注※

分散合意結果通知とトランザクション完了通知は同時に実行される可能性があるため、2倍します。

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは20となります。

Y = 40 × 0.25 × 2

Y = 20

(b)　チューニング対象のパラメタ一覧

表3‒21　TCC-Participantのチューニング対象のパラメタ一覧

項番	パラメタ	説明
1	tcc.participant-processing.thread-pool-size	TCC-Participantがトランザクション処理で実行するスレッド数を指定します。 詳細は「7.2.5　TCC-Participant」を参照してください。
2	tcc.participant-processing.queue-size	TCC-Participantがトランザクション処理に使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.2.5　TCC-Participant」を参照してください。
3	mediator-process-management.thread-pool-size	Mediatorへ送信を行うプロセスを管理するスレッド数を指定します。 詳細は「7.2.5　TCC-Participant」を参照してください。
4	mediator-communication.thread-pool-size	ParticipantがMediatorと送受信を行うスレッド数を指定します。 詳細は「7.2.5　TCC-Participant」を参照してください。
5	mediator-communication.queue-size	ParticipantがMediatorとの送受信に使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.2.5　TCC-Participant」を参照してください。

(c)　チューニング方法

各パラメタに関する情報はメトリクスデータによって確認できます。メトリクスデータの確認方法の詳細については、「9.4.3　メトリクス」を参照してください。

PrometheusのWeb UIで次に示す表のクエリを入力し、Executeボタンを押すことでGraphタブに下図のような状態で表示されます。

表3‒22　Prometheusで利用するクエリ

チューニング対処のパラメタ	クエリ
tcc.participant-processing.thread-pool-size	executor_active_threads{job=" tcc-participant-scraper"}
mediator-process-management.thread-pool-size
mediator-communication.thread-pool-size
tcc.participant-processing.queue-size	executor_queued_tasks{job=" tcc-participant-scraper"}
mediator-communication.queue-size

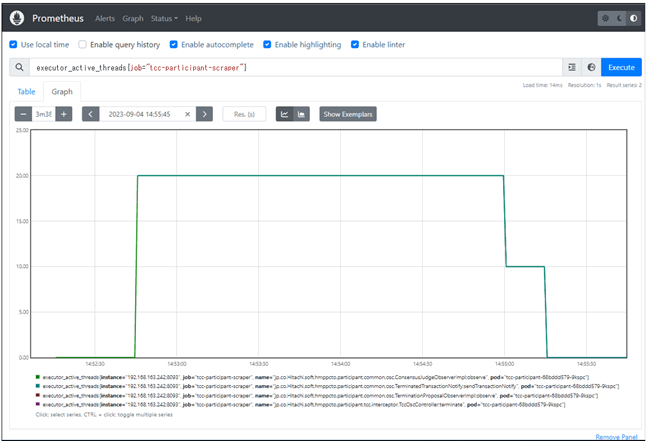

図3‒12　PrometheusのWeb UI

executor_active_threads{job=" tcc-participant-scraper"}の結果が、長い期間tcc.participant-processing.thread-pool-size、mediator-process-management.thread-pool-size、mediator-communication.thread-pool-sizeで指定した値で推移している場合、スレッド不足によって、処理の遅延が発生しているおそれがあります。これらのパラメタの値を増やすことで、次の図のように処理時間を改善できる場合があります。図中のＸは改善前の処理時間、図中のＹは改善後の処理時間です。

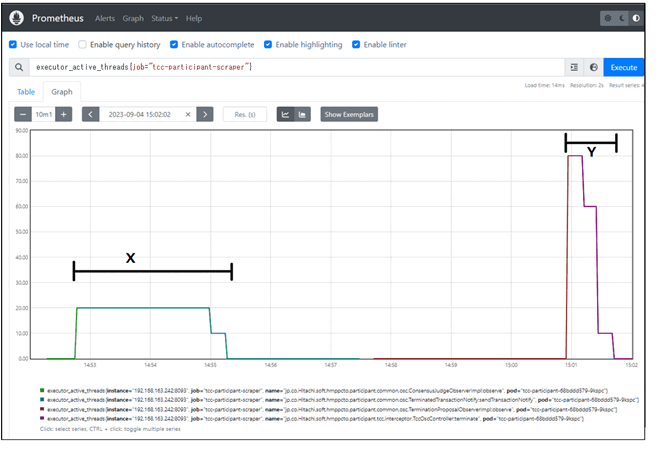

図3‒13　PrometheusのWeb UI

また、executor_queued_tasks{job=" tcc-participant-scraper"}の結果が、tcc.participant-processing.queue-size やmediator-communication.queue-sizeで指定した値で推移している場合、キューサイズ不足が発生しているおそれがあります。これらのパラメタの値を増やすことでキューサイズ不足を防ぐことができます。

また、分散トレースデータでもスレッドの空き待ち状態になっているかどうか確認できます。JaegerのWeb UIで確認したいトレース情報のTrace Pageを表示し、次のオペレーション名のspanを表示します。

• tcc.participant-processing.thread-pool-size

  オペレーション名「j.c.H.s.h.p.s.GrpcTerminationJudgeRequestSender」

  （Tagsが「internal.span.format」と「status.code」だけのspan）

  オペレーション名「j.c.H.s.h.p.s.GrpcNotifyTerminationResultRequestSender」

  （Tagsが「internal.span.format」と「status.code」だけのspan）

  オペレーション名「j.c.H.s.h.p.c.o.TerminatedTransactionNotify:sendTransactionNotify」

  （Tagsが「internal.span.format」と「status.code」だけのspan）

• mediator-process-management.thread-pool-size

  オペレーション名「j.c.H.s.h.p.s.GrpcTerminationJudgeRequestSender」

  （Tagsに「branch-xid」などが含まれるspan）

  オペレーション名「j.c.H.s.h.p.s.GrpcNotifyTerminationResultRequestSender」

  （Tagsに「consensus-value」などが含まれるspan）

  オペレーション名「j.c.H.s.h.p.c.o.TerminatedTransactionNotify:sendTransactionNotify」

  （Tagsに「host-name」などが含まれるspan）

• mediator-communication.thread-pool-size

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.propose」

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.notifyTerminationResult」

  オペレーション名「Sent.hmppcto.mediator.TerminationReceiverService.notifyTerminatedTransaction」

上記spanのDurationが大きい場合、TCC-Participantのパラメタで指定するスレッドが不足してスレッドの空き待ち状態になっているおそれがあります。

分散トレースの確認方法の詳細については、「9.4.2　分散トレース」を参照してください

(a)　設計指針

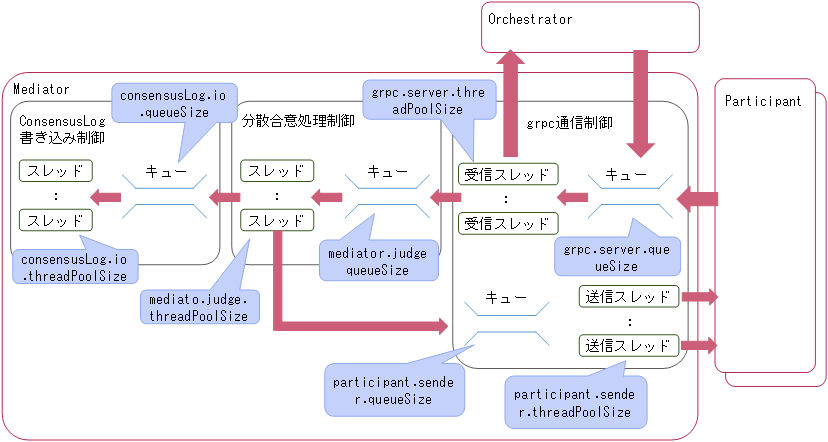

■Mediatorの受信処理に使用するスレッドプール

複数のトランザクションを同時に実行する場合、極力スレッドの空き待ちを発生しないようにするためにはトランザクションの同時実行数×（トランザクションに参加するParticipantの台数＋1）分スレッドが必要です。

ただし、トランザクションの受信が重ならないかぎりは、理論上の必要なスレッド数は必要ありません。

スレッドの占有期間に相当する受信処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるため安全係数を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するParticipantの台数＋1の2倍未満になった場合は、トランザクションに参加するParticipantの台数＋1を2倍したスレッド数としてください。

X = A × (B＋1) × C

X:スレッド数

A:目標TPS

B:トランザクションに参加するParticipant台数

D:受信処理時間（秒）

例）

目標40TPS、トランザクションに参加するParticipant2台、受信処理時間0.1秒とした場合、必要なスレッド数は12となります。

X = 40 × (2＋1) × 0.1

X = 12

■Mediatorの受信処理に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

■分散合意処理に使用するスレッドプール

複数のトランザクションを同時に実行する場合、極力スレッドの空き待ちを発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するParticipantの台数分スレッドが必要です。

ただし、トランザクションの受信が重ならないかぎりは、理論上の必要なスレッド数は必要ありません。

スレッドの占有期間に相当する分散合意処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるため安全係数を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するParticipantの台数の2倍未満になった場合は、トランザクションに参加するParticipantの台数を2倍したスレッド数としてください。

X = A × B × C

X:スレッド数

A:TPS

B: トランザクションに参加するParticipant台数

D: 分散合意処理時間（秒）

例）

目標40TPS、トランザクションに参加するParticipant2台、分散合意処理時間0.1秒とした場合、必要なスレッド数は8となります。

X = 40 × 2 × 0.1

X =8

■分散合意処理に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

■ConsensusLogファイルへの書き込みに使用するスレッドプール

複数のトランザクションを同時に実行する場合、極力スレッドの空き待ちを発生しないようにするためにはトランザクションの同時実行数分スレッドが必要です。

ただし、ConsensusLogファイルへの書き込みが重ならないかぎりは、理論上の必要なスレッド数は必要ありません。

スレッドの占有期間に相当するConsensusLogファイルへの書き込み処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるため安全係数を掛けることを推奨します。

X = A × C

X:スレッド数

A:TPS

B: ConsensusLogファイルへの書き込み処理時間（秒）

例）

目標40TPS、ConsensusLogファイルへの書き込み処理時間0.05秒とした場合、必要なスレッド数は2となります。

X = 40 × 0.05

X = 2

■ConsensusLogファイルへの書き込みに使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

■Mediatorの送信処理に使用するスレッドプール

複数のトランザクションを同時に実行する場合、極力スレッドの空き待ちを発生しないようにするためにはトランザクションの同時実行数×トランザクションに参加するParticipantの台数分スレッドが必要です。

ただし、トランザクションの送信が重ならないかぎりは、理論上の必要なスレッド数は必要ありません。

スレッドの占有期間に相当する送信処理時間を設定して、目標とする1秒間当たりのトランザクション処理数（TPS）を処理するためのスレッド数を算出します。

算出したスレッド数に余裕を持たせるため安全係数を掛けることを推奨します。

算出したスレッド数がトランザクションに参加するParticipantの台数の2倍未満になった場合は、トランザクションに参加するParticipantの台数を2倍したスレッド数としてください。

X = A × B × C

X:スレッド数

A:TPS

B: トランザクションに参加するParticipant台数

D:送信処理時間（秒）

例）

目標40TPS、トランザクションに参加するParticipant2台、送信処理時間0.05秒とした場合、必要なスレッド数は4となります。

X = 40 × 2 × 0.05

X =4

■Mediatorの送信処理に使用するキュー

複数のトランザクションを同時に実行する際、極力スレッドプールのキューの枯渇が発生しないようにするためには十分なキューサイズが必要です。

目標TPSに応じて、キューサイズを算出します。

TCC-Participant1台当たりの目標TPSを基準にした算出方法を次に示します。

Bの係数には実稼働を通して環境に合わせた数値を設定してください。

Y = A × B

Y:キュー数

A:目標TPS

B:係数

例）

目標40TPS、係数を0.25とした場合、必要なキューサイズは10となります。

Y = 40 × 0.25

Y = 10

(b)　チューニング対象のパラメタ一覧

表3‒24　Mediatorのチューニング対象のパラメタ一覧

項番	パラメタ	説明
1	grpc.server.threadPoolSize	Participant、Orchestratorからの受信に使用するスレッド数を指定します。 詳細は「7.　パラメタ」を参照してください。
2	grpc.server.queueSize	Participant、Orchestratorからの受信に使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.　パラメタ」を参照してください。
3	mediator.judge.threadPoolSize	分散合意処理に使用するスレッド数を指定します。 詳細は「7.　パラメタ」を参照してください。
4	mediator.judge.queueSize	分散合意処理に使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.　パラメタ」を参照してください。
5	consensusLog.io.threadPoolSize	ConsensusLogファイルへの書き込みに使用するスレッド数を指定します。 詳細は「7.　パラメタ」を参照してください。
6	consensusLog.io.queueSize	ConsensusLogファイルへの書き込みに使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.　パラメタ」を参照してください。
7	participant.sender.threadPoolSize	Participantへの送信に使用するスレッド数を指定します。 詳細は「7.　パラメタ」を参照してください。
8	participant.sender.queueSize	Participantへの送信に使用するスレッドの割り当てを待つキューのサイズを指定します。 詳細は「7.　パラメタ」を参照してください。

(c)　チューニング方法

consensusLog.io.threadPoolSize

このパラメタに関する情報はメトリクスデータによって確認できます。メトリクスデータの確認方法の詳細については、「9.4.3　メトリクス」を参照してください。

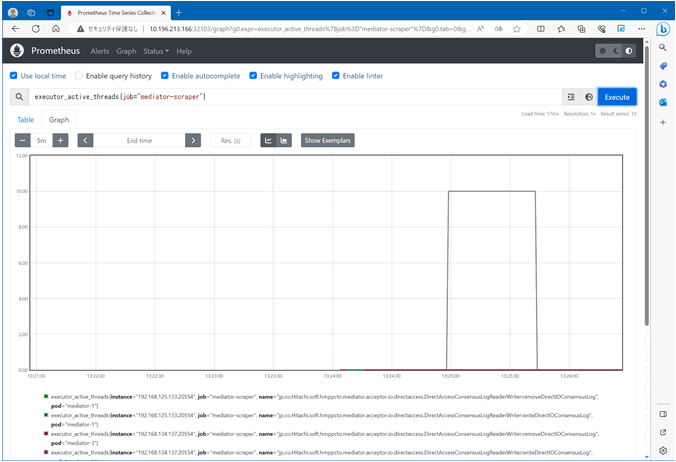

PrometheusのWeb UIで「executor_active_threads{job="mediator-scraper"}」のクエリを入力し、Executeボタンを押すことでGraphタブに下図のような状態で表示されます。

図3‒15　PrometheusのWeb UI

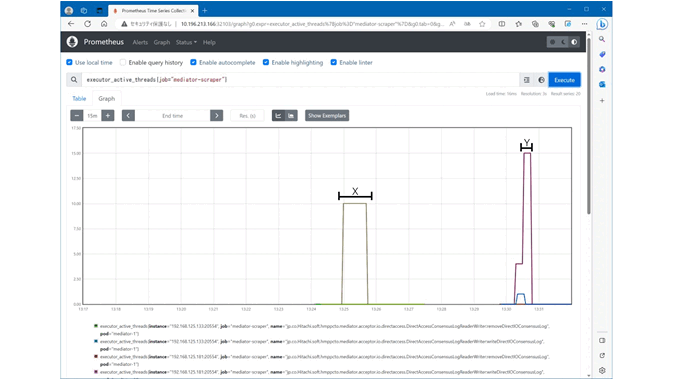

長い期間このパラメタで指定した値で推移している場合、スレッド不足によってConsensusLogの書き込み待ちが発生しているおそれがあります。このパラメタの値を増やすことで、下図のように処理時間を改善できる場合があります。図中のＸは改善前の処理時間、図中のＹは改善後の処理時間。

図3‒16　PrometheusのWeb UI

また、分散トレースデータでもスレッドの空き待ち状態になっているかどうか確認できます。JaegerのWeb UIで確認したいトレース情報のTrace Pageを表示し、次のオペレーション名のspanの例を表示します。

• grpc.server.threadPoolSize

  オペレーション名「Recv.hmppcto.mediator.TerminationReceiverService.commit」

• mediator.judge.threadPoolSize

  オペレーション名「j.c.H.s.h.m.j.TerminationJudgeImpl$AsyncTerminationRequestTask:runImpl」

• consensusLog.io.threadPoolSize

  オペレーション名「j.c.H.s.h.m.a.i.d.DirectAccessConsensusLogReaderWriter:writeDirectIOConsensusLog」

• participant.sender.threadPoolSize

  オペレーション名「Sent:h.l.ConsensusJudgeReceiverService.receive」

上記spanのDurationが大きい場合、Mediatorのパラメタで指定するスレッドが不足してスレッドの空き待ち状態になっているおそれがあります。

分散トレースの確認方法の詳細については、「9.4.2　分散トレース」を参照してください。
